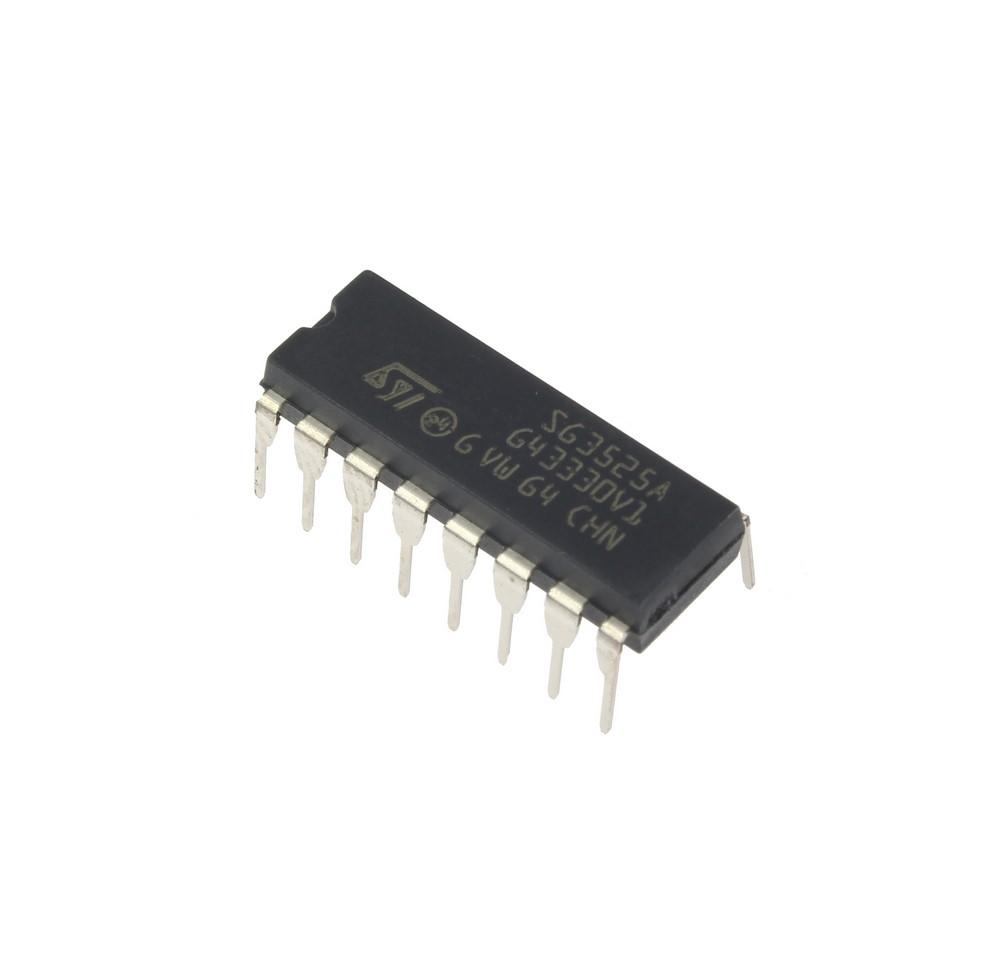

آیسی SG3525AN
SG3525AN
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:آیسی SG3525AN
نام کارخانهای: SG3525AN
حداقل فرکانس 100 هرتز
حداکثر فرکانس 350 کیلو هرتز
جریان خروجی 400 میلی آمپر
ولتاژ خروجی 5.20 ولت
تعداد خروجی 2 خروجی
ولتاژ خروجی 5.0 ولت
حداکثر چرخه کار 49 درصد
کمترین ولتاژ ورودی 8 ولت
بیشترین ولتاژ ورودی 35 ولت
توپولوژی Pulse
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 8 ولت
بیشترین ولتاژ تغذیه 40 ولت
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد در بسته: 25 عدد
برند: STMicroelectronics
پکیج: DIP-16
بستهبندی: Tube
عنوان گروه: Switching Controllers
توضیحات: PWM CONTROLLER 100mA,40V Regulating Pulse Width Modulators; Excess 200mA,Operation 8V to 35V,Oscillator 100Hz to 500kHz
Minimum Frequency 100 Hz
Maximum Frequency 350 kHz
Output Current 400 mA
Output Voltage (Max) 5.20 V
Number of Output 2 Output
Output Voltage (Min) 5.0 V
Duty Cycle - Max 49 %
Input Voltage MIN 8 V
Input Voltage MAX 35 V
Topology Pulse
Mounting Style Through Hole
Supply Voltage (Min) 8 V
Supply Voltage (Max) 40 V
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +70 C°
Brand STMicroelectronics

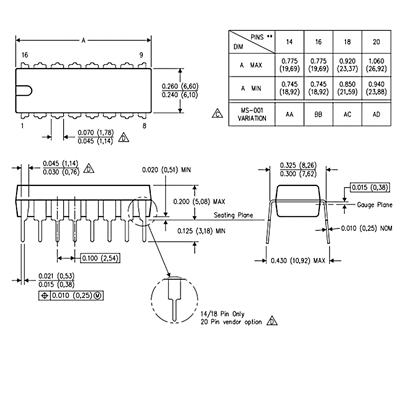

Package DIP-16
نقد و بررسی
SG3525AN یک آیسی کنترلکننده مدولاسیون پهنای پالس (PWM) ولتاژ محور از شرکت STMicroelectronics است که به دلیل عملکرد بهینه و طراحی پیشرفته، یکی از محبوبترین انتخابها در طراحی منابع تغذیه سوئیچینگ (Switching Power Supplies) محسوب میشود. این آیسی با ویژگیهای منحصربهفرد خود، از جمله مرجع ولتاژ دقیق، مدارهای داخلی سادهشده و قابلیت انعطافپذیری بالا، در کاربردهای صنعتی، الکترونیکی و مخابراتی به کار گرفته میشود. در این مقاله، به بررسی ویژگیها، مزایا و کاربردهای این محصول بهصورت حرفهای میپردازیم.
ویژگیهای کلیدی SG3525AN
SG3525AN به دلیل طراحی هوشمندانه و کارایی بالا، گزینهای ایدهآل برای مهندسان الکترونیک است. برخی از ویژگیهای برجسته این آیسی عبارتند از:
-
مرجع ولتاژ داخلی دقیق: دارای مرجع ولتاژ 5.1 ولت با دقت ±1% که نیاز به مقاومتهای خارجی برای تنظیم ولتاژ را حذف میکند.
-
محدوده فرکانس کاری گسترده: پشتیبانی از فرکانس سوئیچینگ 100 هرتز تا 400 کیلوهرتز، مناسب برای انواع طراحیهای منابع تغذیه.
-
کنترل دقیق چرخه کاری: قابلیت تنظیم چرخه کاری از 0 تا 49% که امکان کنترل دقیق توان خروجی را فراهم میکند.
-
مدار شروع نرم (Soft-Start): مجهز به مدار داخلی شروع نرم که تنها به یک خازن خارجی برای تنظیم زمان شروع نیاز دارد.
-
ورودی سینک (Sync Input): امکان همگامسازی چندین آیسی یا هماهنگی با یک کلاک خارجی برای کاربردهای پیچیدهتر.
-
خاموشی سریع (Shutdown): دارای پین خاموشی که امکان قطع فوری خروجیها یا بازگردانی نرم را فراهم میکند.
-
محدوده ولتاژ تغذیه گسترده: عملکرد پایدار در محدوده ولتاژ 8 تا 35 ولت.
-
خروجیهای PWM دوگانه: ارائه جریان خروجی تا 400 میلیآمپر (حداکثر) برای کنترل مستقیم ترانزیستورها یا ماسفتها.
این ویژگیها SG3525AN را به گزینهای مناسب برای طراحیهای کمهزینه و با کارایی بالا تبدیل کرده است.
مزایای استفاده از SG3525AN
-
کاهش قطعات خارجی: با حذف نیاز به مقاومتهای تنظیم ولتاژ و سادهسازی طراحی مدار، هزینه و پیچیدگی تولید کاهش مییابد.
-
انعطافپذیری در طراحی: مناسب برای انواع توپولوژیهای منابع تغذیه مانند Flyback، Forward، Push-Pull و Half-Bridge.
-
قابلیت اطمینان بالا: طراحی مقاوم و پایدار، مناسب برای کاربردهای صنعتی و محیطهای سخت.
-
کارایی بالا: بهینهسازی مصرف توان و افزایش راندمان در منابع تغذیه سوئیچینگ.
کاربردهای SG3525AN
SG3525AN به دلیل تطبیقپذیری و عملکرد قوی، در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد:
-
منابع تغذیه سوئیچینگ: برای کامپیوترها، سرورها و تجهیزات صنعتی.
-
شارژرهای باتری: در سیستمهای شارژ باتریهای لیتیوم-یون، سرب-اسید و غیره.
-
اینورترها و مبدلها: در سیستمهای خورشیدی، اینورترهای خانگی و صنعتی.
-
کنترل موتور: برای کنترل دقیق سرعت و توان موتورهای DC و BLDC.
-
سیستمهای مخابراتی: در طراحی منابع تغذیه برای تجهیزات مخابراتی و دیتاسنترها.
مشخصات فنی
|
پارامتر |
مقدار |
|---|---|
|
ولتاژ تغذیه |
8 تا 35 ولت |
|
ولتاژ مرجع |
5.1 ولت (±1%) |
|
فرکانس سوئیچینگ |
100 هرتز تا 400 کیلوهرتز |
|
جریان خروجی |
400 میلیآمپر (حداکثر) |
|
چرخه کاری |
0 تا 49% |
|
دمای کاری |
0 تا 70 درجه سانتیگراد |
|
پکیج |
PDIP-16 |
چرا SG3525AN را انتخاب کنیم؟
SG3525AN با ترکیبی از عملکرد بالا، قابلیت اطمینان و کاهش هزینههای طراحی، انتخابی ایدهآل برای مهندسان و طراحانی است که به دنبال راهحلهای کارآمد در طراحی منابع تغذیه هستند. این آیسی با پشتیبانی از فرکانسهای بالا و انعطافپذیری در تنظیمات، امکان طراحی سیستمهای پیچیده با حداقل قطعات خارجی را فراهم میکند.
سوالات متداول (FAQ)
1. SG3525AN برای چه نوع پروژههایی مناسب است؟
SG3525AN برای پروژههای مرتبط با منابع تغذیه سوئیچینگ، اینورترها، شارژرهای باتری و کنترل موتورهای DC مناسب است. این آیسی به دلیل انعطافپذیری و قابلیت تنظیم فرکانس و چرخه کاری، در کاربردهای صنعتی و خانگی به کار میرود.
2. آیا SG3525AN نیاز به قطعات خارجی زیادی دارد؟
خیر، SG3525AN با داشتن مرجع ولتاژ داخلی و مدار شروع نرم، نیاز به قطعات خارجی را به حداقل میرساند. تنها یک خازن برای تنظیم زمان شروع نرم و یک مقاومت برای تنظیم زمان مرده (Dead Time) کافی است.
3. چگونه میتوان فرکانس سوئیچینگ SG3525AN را تنظیم کرد؟
فرکانس سوئیچینگ با استفاده از یک مقاومت و خازن متصل به پینهای CT و RT قابل تنظیم است. با تغییر مقادیر این قطعات، میتوان فرکانس را در محدوده 100 هرتز تا 400 کیلوهرتز تنظیم کرد.
خرید SG3525AN
برای خرید آیسی SG3525AN با کیفیت بالا و قیمت مناسب، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی را با ضمانت اصالت کالا ارائه میدهد و گزینهای مطمئن برای تأمین نیازهای پروژههای شما است.
