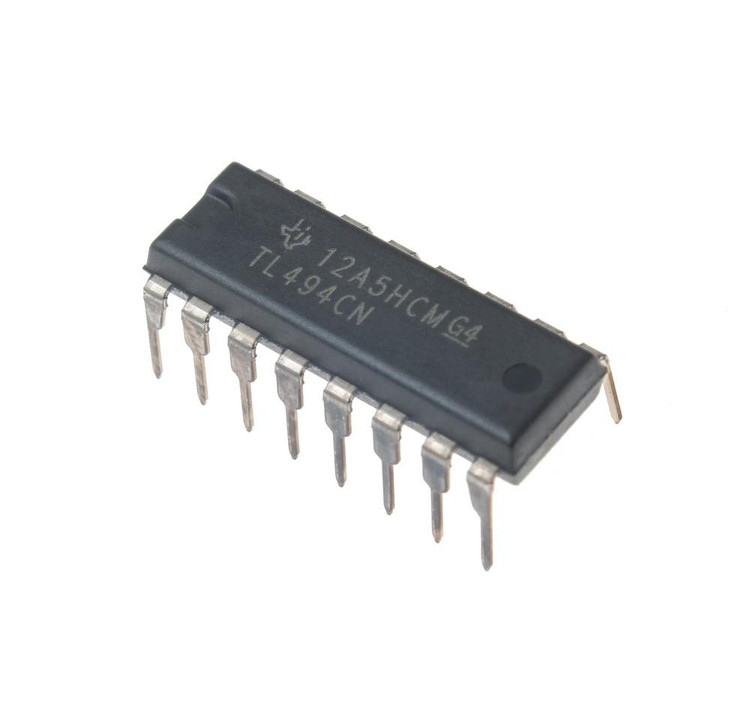

آی‌سی TL494CN پکیج DIP-16

آی‌سی TL494CN یکی از محبوب‌ترین و پرکاربردترین کنترل‌کننده‌های مدولاسیون عرض پالس (PWM) است که توسط شرکت Texas Instruments طراحی و تولید شده است. این آی‌سی به دلیل انعطاف‌پذیری بالا، عملکرد قابل اعتماد و طراحی بهینه، در طیف گسترده‌ای از کاربردهای الکترونیکی، به‌ویژه در منابع تغذیه سوئیچینگ (SMPS)، اینورترها و سیستم‌های مدیریت توان استفاده می‌شود. در این مقاله، به بررسی ویژگی‌های فنی، کاربردها و مزایای این آی‌سی می‌پردازیم و در انتها به سوالات متداول پاسخ خواهیم داد.

مشخصات فنی TL494CN

آی‌سی TL494CN یک کنترل‌کننده PWM پیشرفته است که برای مدیریت دقیق مدارات قدرت طراحی شده است. برخی از مشخصات کلیدی آن عبارتند از:

• ولتاژ کاری: 7 تا 40 ولت

• فرکانس اسیلاتور: قابل تنظیم از 1 کیلوهرتز تا 300 کیلوهرتز

• خروجی‌ها: دو خروجی ترانزیستوری با قابلیت درایو تا 200 میلی‌آمپر

• رگولاتور داخلی: رگولاتور 5 ولت با دقت 5± درصد

• کنترل زمان مرده (Dead-Time Control): برای جلوگیری از هم‌پوشانی سیگنال‌های PWM

• تقویت‌کننده‌های خطا (Error Amplifiers): دو تقویت‌کننده خطا برای تنظیم دقیق ولتاژ و جریان

• پشتیبانی از توپولوژی‌های مختلف: مناسب برای طراحی‌های فلای‌بک، بوست، فوروارد و دیگر مدارات سوئیچینگ

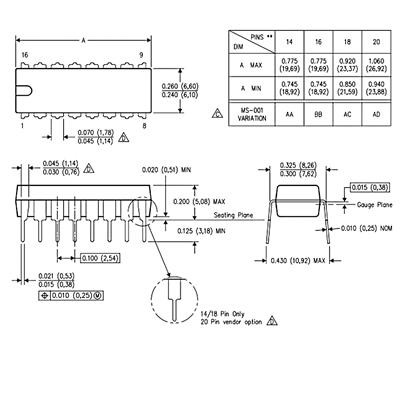

• پکیج: DIP-16 (مناسب برای کاربردهای تجاری و صنعتی)

این آی‌سی با طراحی ساده اما قدرتمند، امکان سفارشی‌سازی مدارات قدرت را برای طراحان فراهم می‌کند و به دلیل قیمت مناسب و دسترسی گسترده، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی و تجاری است.

کاربردهای TL494CN

TL494CN به دلیل قابلیت‌های چندمنظوره‌اش در صنایع مختلف کاربرد دارد. برخی از مهم‌ترین کاربردها عبارتند از:

• منابع تغذیه سوئیچینگ (SMPS): برای طراحی منابع تغذیه با راندمان بالا در دستگاه‌هایی مانند کامپیوترها، تلویزیون‌ها و شارژرها

• اینورترها و مبدل‌های DC-DC: در سیستم‌های انرژی خورشیدی، خودروهای الکتریکی و UPS

• کنترل موتور: برای تنظیم سرعت و گشتاور در موتورهای DC

• سیستم‌های روشنایی LED: برای درایو LEDها با جریان ثابت

• شارژرهای باتری: برای مدیریت شارژ ایمن و کارآمد

این آی‌سی به دلیل توانایی کار در فرکانس‌های بالا و پشتیبانی از توپولوژی‌های مختلف، در کاربردهایی که نیاز به راندمان بالا و کنترل دقیق دارند، بسیار محبوب است.

مزایای TL494CN

• انعطاف‌پذیری بالا: امکان تنظیم فرکانس اسیلاتور و زمان مرده، این آی‌سی را برای کاربردهای متنوع مناسب می‌کند.

• هزینه مقرون‌به‌صرفه: قیمت مناسب در مقایسه با عملکرد، TL494CN را به گزینه‌ای اقتصادی برای تولیدکنندگان تبدیل کرده است.

• قابلیت اطمینان: طراحی robust این آی‌سی، عملکرد پایدار را حتی در شرایط کاری سخت تضمین می‌کند.

• پشتیبانی از خروجی‌های دوگانه: امکان کنترل همزمان دو خروجی، مناسب برای مدارات پیچیده‌تر مانند فلای‌بک چندخروجی.

• دسترسی آسان: این آی‌سی در بازار جهانی به‌راحتی در دسترس است و توسط توزیع‌کنندگان معتبر عرضه می‌شود.

سوالات متداول (FAQ)

1. آی‌سی TL494CN برای چه نوع کاربردهایی مناسب است؟

آی‌سی TL494CN برای طراحی منابع تغذیه سوئیچینگ، اینورترها، کنترل موتورهای DC، درایورهای LED و شارژرهای باتری مناسب است. این آی‌سی به دلیل انعطاف‌پذیری در تنظیم فرکانس و کنترل زمان مرده، در مدارات قدرت با توپولوژی‌های مختلف مانند فلای‌بک، بوست و فوروارد استفاده می‌شود.

2. آیا TL494CN جایگزین‌های دیگری دارد؟

بله، آی‌سی‌هایی مانند UC3842، SG3525 و IR2153 می‌توانند به‌عنوان جایگزین TL494CN در برخی کاربردها استفاده شوند. با این حال، انتخاب جایگزین به نیازهای خاص مدار، مانند ولتاژ ورودی، نوع خروجی و فرکانس کاری بستگی دارد. برای انتخاب بهترین گزینه، باید دیتاشیت‌ها را مقایسه کنید.

3. چگونه می‌توان فرکانس اسیلاتور TL494CN را تنظیم کرد؟

فرکانس اسیلاتور TL494CN با استفاده از مقاومت (RT) و خازن (CT) متصل به پایه‌های 5 و 6 تنظیم می‌شود. فرمول تقریبی فرکانس به صورت زیر است: [ f = \frac{1.1}{R_T \cdot C_T} ] که در آن ( R_T ) مقاومت (بر حسب اهم) و ( C_T ) خازن (بر حسب فاراد) است. برای اطلاعات دقیق‌تر، به دیتاشیت Texas Instruments مراجعه کنید.

چرا TL494CN را انتخاب کنیم؟

اگر به دنبال یک آی‌سی کنترل‌کننده PWM با عملکرد بالا، قیمت مناسب و انعطاف‌پذیری برای پروژه‌های الکترونیکی خود هستید، TL494CN یک انتخاب بی‌نظیر است. این آی‌سی با پشتیبانی از طیف گسترده‌ای از کاربردها و قابلیت اطمینان بالا، به شما کمک می‌کند تا مدارات قدرت کارآمد و پایداری طراحی کنید.
