دستهبندی: قطعات پاور

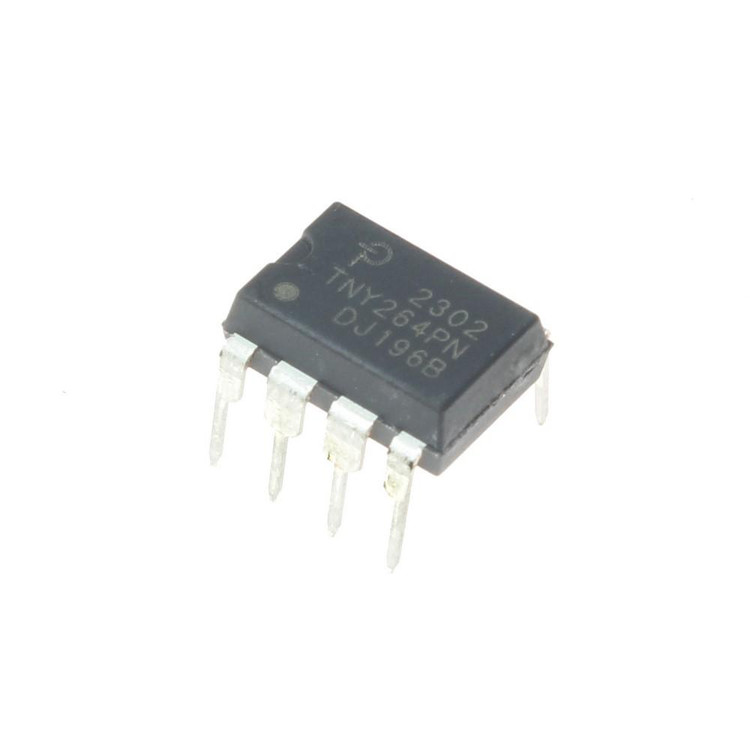

آیسی TNY264PN
TNY264PN
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: آیسی TNY264PN
نام کارخانهای: TNY264PN
فرکانس 132 کیلو هرتز
ولتاژ خروجی 5.8 ولت
توان خروجی 6 وات
حداکثر چرخه کار 68 درصد
توپولوژی Flyback
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 85 ولت
بیشترین ولتاژ تغذیه 265 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: Power Integrations
پکیج: DIP-8
بستهبندی: Tube
عنوان گروه: AC/DC Converters
توضیحات: AC/DC Converters TinySwitch-II Family This Ic With High Voltage Power Mosfet & Cmos Control Circuits; Input(Ac 85 To 265V)
Frequency 132 kHz
Output Voltage 5.8 V
Output Power 6 W
Duty Cycle - Max 68 %
Topology Flyback
Mounting Style Through Hole
Supply Voltage (Min) 85 V
Supply Voltage (Max) 265 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 150 C°
Brand Power Integrations
Package DIP-8
نقد و بررسی
TNY264PN یک آیسی مدیریت توان پیشرفته از شرکت Power Integrations است که بهطور خاص برای کاربردهای سوئیچینگ آفلاین کممصرف طراحی شده است. این تراشه از خانواده TinySwitch-II بوده و با ادغام ویژگیهای نوآورانه، عملکردی بهینه و کارایی انرژی بالا را در سیستمهای الکترونیکی ارائه میدهد. TNY264PN با طراحی جمعوجور و قابلیتهای منحصربهفرد، گزینهای ایدهآل برای استفاده در منابع تغذیه سوئیچینگ (SMPS)، شارژرها، آداپتورها و سایر دستگاههای الکترونیکی است که نیاز به مصرف انرژی پایین و راندمان بالا دارند.
ویژگیهای کلیدی TNY264PN
- راندمان انرژی بالا: این تراشه با بهرهگیری از فناوری EcoSmart، مصرف انرژی در حالت آمادهبهکار را به حداقل میرساند و با استانداردهای جهانی مانند Energy Star و CEC سازگار است.
- MOSFET داخلی 700 ولت: TNY264PN مجهز به یک MOSFET قدرت داخلی با ولتاژ شکست 700 ولت است که نیاز به اجزای خارجی را کاهش میدهد.
- فرکانس سوئیچینگ 124 تا 140 کیلوهرتز: این ویژگی امکان استفاده از ترانسفورماتورهای کوچکتر را فراهم میکند، که منجر به کاهش اندازه و هزینه طراحی میشود.
- حفاظتهای پیشرفته: شامل قابلیتهایی مانند اتو-ریستارت برای محافظت در برابر اتصال کوتاه و حلقه باز، تشخیص زیرولتاژ خط، و کاهش نویز EMI با استفاده از تکنیک Frequency Jittering.
- کاهش نویز صوتی: طراحی نوآورانه این تراشه، نویز صوتی قابل شنیدن در ترانسفورماتورهای استاندارد را به حداقل میرساند.
- خروجی توان متنوع: توان خروجی 9 وات در ولتاژ 230 ولت AC و 6 وات در محدوده 85 تا 265 ولت AC در طراحیهای باز؛ و 5.5 وات در 230 ولت AC و 4 وات در محدوده 85 تا 265 ولت AC در آداپتورهای بسته.
کاربردهای TNY264PN
- شارژرهای دستگاههای قابلحمل: مانند شارژرهای گوشیهای هوشمند و تبلتها.
- آداپتورهای برق: برای لوازم خانگی و تجهیزات الکترونیکی.
- منابع تغذیه کممصرف: در دستگاههای IoT، سنسورها و سیستمهای روشنایی LED.
- لوازم خانگی هوشمند: مانند تلویزیونها، دستگاههای تهویه و سیستمهای امنیتی.
مزایای استفاده از TNY264PN
- کاهش هزینههای طراحی: ادغام چندین عملکرد مانند MOSFET، نوسانساز و مدارهای حفاظتی، نیاز به قطعات خارجی را به حداقل میرساند.
- اندازه کوچک: فرکانس سوئیچینگ بالا امکان استفاده از ترانسفورماتورهای کوچکتر را فراهم میکند.
- سازگاری با محیطزیست: مصرف انرژی پایین در حالت آمادهبهکار، این محصول را به گزینهای پایدار و سازگار با محیطزیست تبدیل کرده است.
- قابلیت اطمینان بالا: حفاظتهای داخلی و طراحی مقاوم، عملکرد پایدار و طولانیمدت را تضمین میکند.
مشخصات فنی
- ولتاژ ورودی: 85 تا 265 ولت AC
- فرکانس سوئیچینگ: 124 تا 140 کیلوهرتز
- ولتاژ شکست MOSFET: 700 ولت
- مقاومت در حالت انتقال: 42 اهم
- دمای کاری: -40 تا 150 درجه سانتیگراد
- پکیج: DIP-8B
- حداکثر توان خروجی: 9 وات (230 ولت AC) و 6 وات (85-265 ولت AC)
چرا TNY264PN انتخاب حرفهایهاست؟
TNY264PN با ترکیب فناوریهای پیشرفته و طراحی بهینه، راهحلی مقرونبهصرفه و کارآمد برای مهندسان و طراحان الکترونیک ارائه میدهد. این تراشه نهتنها عملکرد قابل اعتمادی را در طیف گستردهای از کاربردها فراهم میکند، بلکه با کاهش هزینههای تولید و مصرف انرژی، به بهبود کارایی کلی سیستم کمک میکند. اگر به دنبال یک آیسی سوئیچینگ آفلاین با قابلیتهای برتر و انعطافپذیری بالا هستید، TNY264PN انتخابی بینظیر است.
سوالات متداول (FAQ)
- TNY264PN برای چه نوع پروژههایی مناسب است؟
این تراشه برای پروژههای کممصرف مانند شارژرها، آداپتورها، سیستمهای روشنایی LED و دستگاههای IoT که نیاز به راندمان بالا و اندازه کوچک دارند، ایدهآل است. همچنین در کاربردهایی که به مدیریت توان با ولتاژ ورودی گسترده (85 تا 265 ولت AC) نیاز دارند، عملکرد بسیار خوبی ارائه میدهد. - آیا TNY264PN نیاز به قطعات خارجی اضافی دارد؟
خیر، این تراشه با ادغام MOSFET، نوسانساز و مدارهای حفاظتی، نیاز به قطعات خارجی را به حداقل میرساند. این ویژگی هزینههای طراحی و پیچیدگی مدار را کاهش میدهد. - چگونه TNY264PN به کاهش نویز کمک میکند؟
این تراشه از تکنیک Frequency Jittering برای کاهش نویز EMI استفاده میکند و طراحی آن بهگونهای است که نویز صوتی در ترانسفورماتورها را به حداقل میرساند، که برای کاربردهای حساس به نویز بسیار مهم است.
خرید TNY264PN از فروشگاه معتبر
برای تهیه TNY264PN با کیفیت اصلی و اطمینان از اصالت کالا، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین با ارائه محصولات الکترونیکی باکیفیت و خدمات پشتیبانی حرفهای، گزینهای مطمئن برای خرید قطعات الکترونیکی است. همین حالا از E366.ir بازدید کنید و TNY264PN را با بهترین قیمت و ضمانت اصالت کالا تهیه کنید!
