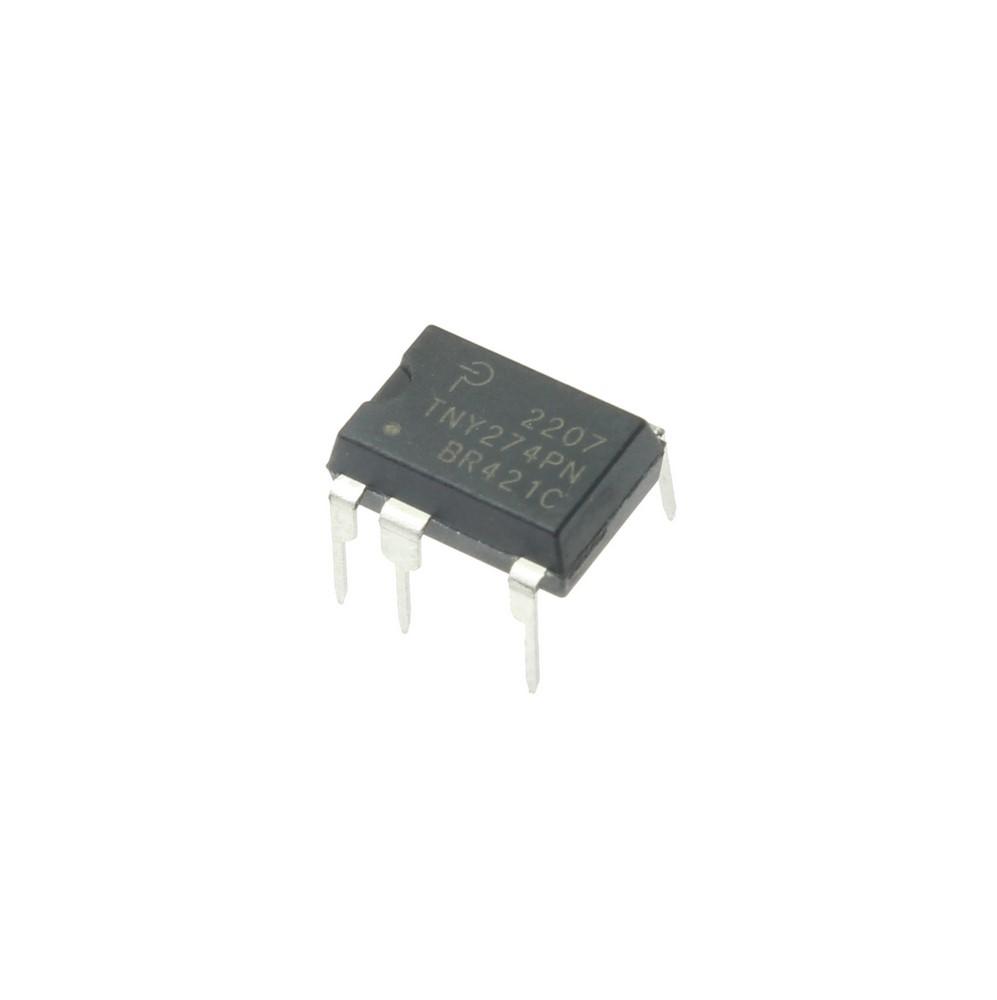

آی سی TNY274PN
نام قطعه: آی سی TNY274PN
نام کارخانهای: TNY274PN
فرکانس 132 کیلو هرتز
ولتاژ خروجی 12 ولت
توان خروجی 8.5 وات
حداکثر چرخه کار 65 درصد
توپولوژی Flyback
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 85 ولت
بیشترین ولتاژ تغذیه 265 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: Power Integrations
پکیج: DIP-8
بستهبندی: Tube
عنوان گروه: AC/DC Converters
دیتاشیت: TNY274PN
توضیحات: AC/DC Converters TinySwitch-III Family Energy Efficient Off-Line Switcher with Enhanced Flexibility and Extended Power
Frequency 132 kHz
Output Voltage 12 V
Output Power 8.5 W
Duty Cycle - Max 65 %
Topology Flyback
Mounting Style Through Hole
Supply Voltage (Min) 85 V
Supply Voltage (Max) 265 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 150 C°
Brand Power Integrations
Package DIP-8
TNY274PN یک آیسی سوئیچینگ آفلاین کممصرف و با کارایی بالا از شرکت Power Integrations است که بهطور خاص برای استفاده در منابع تغذیه سوئیچینگ (SMPS) طراحی شده است. این محصول از خانواده TinySwitch-III بوده و با ارائه ترکیبی از انعطافپذیری، راندمان انرژی بالا و محدوده توان گسترده، گزینهای ایدهآل برای کاربردهای صنعتی و تجاری محسوب میشود. این آیسی با طراحی پیشرفته خود، امکان ساخت منابع تغذیه با اندازه کوچک، هزینه پایین و مصرف انرژی بهینه را فراهم میکند.
ویژگیهای کلیدی TNY274PN
-
راندمان انرژی بالا: با بهرهگیری از فناوری پیشرفته، این آیسی مصرف انرژی در حالت بیباری (No-Load) را به حداقل میرساند و استانداردهای سختگیرانه زیستمحیطی مانند Energy Star را برآورده میکند.
-
محدوده توان گسترده: این آیسی قادر به ارائه توان خروجی تا 8.5 وات در محدوده ولتاژ ورودی 85 تا 265 ولت AC (جهانی) و 11 وات در 230 ولت AC است.
-
کنترل ساده ON/OFF: طراحی بدون نیاز به جبرانسازی حلقه (Loop Compensation) باعث سادهسازی طراحی مدار و کاهش هزینهها میشود.
-
حفاظت پیشرفته: مجهز به قابلیتهایی مانند حفاظت از اضافهحرارت با بازیابی خودکار، محدودیت جریان قابل انتخاب و حفاظت در برابر اضافهولتاژ.
-
اندازه کوچک و طراحی فشرده: بستهبندی DIP-8C این آیسی امکان استفاده در فضاهای محدود را فراهم میکند، که برای دستگاههای الکترونیکی با طراحی جمعوجور بسیار مناسب است.
-
فرکانس سوئیچینگ بالا: با فرکانس 132 کیلوهرتز، این آیسی امکان استفاده از ترانسفورماتورهای کوچکتر را فراهم میکند، که به کاهش اندازه و هزینه کل سیستم کمک میکند.
کاربردهای TNY274PN
TNY274PN به دلیل ویژگیهای منحصربهفرد خود در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد، از جمله:
-
شارژرهای دستگاههای الکترونیکی: مانند شارژرهای تلفن همراه، تبلت و لپتاپ.
-
منابع تغذیه کممصرف: برای لوازم خانگی، دستگاههای صوتی و تصویری و تجهیزات روشنایی LED.
-
سیستمهای صنعتی: در کنترلرها، سنسورها و سیستمهای اتوماسیون صنعتی.
-
دستگاههای IoT: برای تأمین انرژی دستگاههای هوشمند با مصرف بهینه.
مزایای استفاده از TNY274PN
-
کاهش هزینههای تولید: طراحی ساده و اجزای کمتر مورد نیاز، هزینههای تولید را کاهش میدهد.
-
سازگاری با استانداردهای جهانی: پشتیبانی از محدوده ولتاژ جهانی (85-265 ولت AC) این آیسی را برای بازارهای بینالمللی مناسب میکند.
-
دوام و پایداری: حفاظتهای داخلی پیشرفته، قابلیت اطمینان و طول عمر بالای محصول را تضمین میکند.
سوالات متداول (FAQ)
-
TNY274PN برای چه نوع پروژههایی مناسب است؟
این آیسی برای پروژههایی که نیاز به منابع تغذیه سوئیچینگ کممصرف و فشرده دارند، مانند شارژرها، آداپتورها و سیستمهای IoT، ایدهآل است. طراحی ساده و راندمان بالای آن، آن را برای کاربردهای خانگی و صنعتی مناسب میکند. -
آیا TNY274PN نیاز به خنککننده خارجی دارد؟
خیر، این آیسی با داشتن حفاظت از اضافهحرارت با بازیابی خودکار، معمولاً نیازی به خنککننده خارجی ندارد. با این حال، طراحی مناسب مدار و تهویه کافی میتواند عملکرد آن را بهبود بخشد. -
چگونه میتوانم از اصالت TNY274PN خریداریشده اطمینان حاصل کنم؟
برای اطمینان از اصالت محصول، توصیه میشود TNY274PN را از توزیعکنندگان معتبر و قابل اعتماد مانند E366.ir خریداری کنید، که محصولات اصلی و باکیفیت را ارائه میدهد.
چرا TNY274PN را انتخاب کنید؟
اگر به دنبال یک راهحل مطمئن، کممصرف و اقتصادی برای طراحی منابع تغذیه سوئیچینگ هستید، TNY274PN انتخابی بینظیر است. این آیسی با ترکیب کارایی بالا، حفاظتهای پیشرفته و طراحی فشرده، به شما کمک میکند تا محصولاتی با کیفیت و رقابتی تولید کنید.
خرید TNY274PN از E366.ir
برای خرید TNY274PN اصل و با کیفیت، به وبسایت E366.ir مراجعه کنید. این فروشگاه معتبر، محصولات الکترونیکی با کیفیت بالا و خدمات پس از فروش مطمئن ارائه میدهد. با خرید از E366.ir، از اصالت کالا و پشتیبانی حرفهای بهرهمند شوید.
