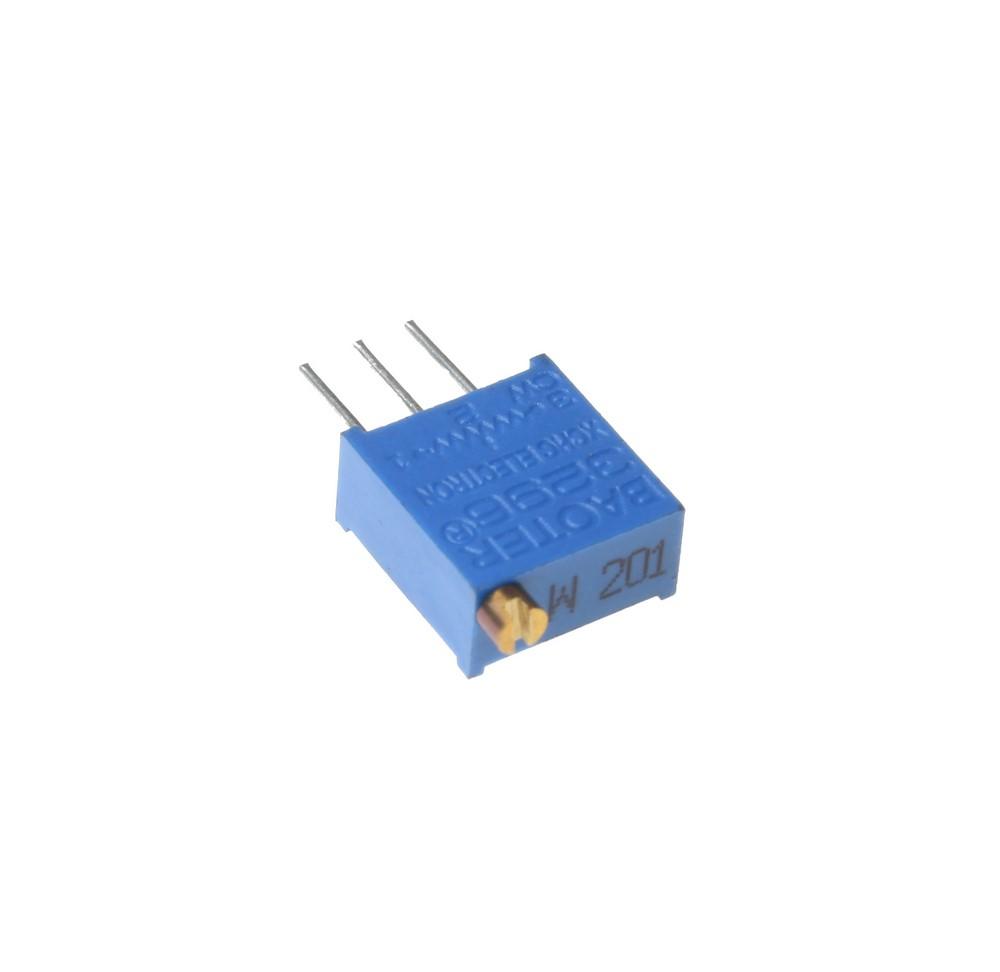

مقاومت مولتی ترن ایستاده 25 دوره 200 اهم 0.5 وات 10 درصد 3296W-1-201LF
3296W-1-201LF
توضیحات
نام قطعه: 3296W-1-201LF
نام کارخانهای: 3296W-1-201
تعداد در بسته: 50 عدد
برند: Chengdu Xincheng Huachuang
پکیج: Square
بستهبندی: Tube
عنوان گروه: Trimmer Resistors - Through Hole
دیتاشیت: 3296W-1-201LF
مقاومت 200 اهم
توان (وات) 500 میلی وات
دقت 10 درصد
مقدار ولتاژ DC 300 ولت
تعداد دور 25 دور
ضریب دمایی 100 ضریب دمایی
نوع تنظیم Top Slot
نوع قرار گیری PC Pin
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات: مقاومت مولتی ترن ایستاده 25 دوره 200 اهم Multiturn Cermet Trimming Potentiometer ; Resistance Value : 200Ohm , Power Rate : 1/2W , Tolerance : ±10%,Adjustment Angle : 25turn
Resistance 200 Ω
Power Rating 500 mW
Tolerance 10 %
Voltage Rating DC 300 V
Number of Turns 25 Turn
Temperature Coefficient (Min) 100 PPM/°C
Adjustment Top Slot
Termination Style PC Pin
Mounting Style PCB Mount
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +150 C°
Brand Chengdu Xincheng Huachuang Electronic
Package Square
نقد و بررسی
مقاومت مولتی ترن ایستاده 25 دوره 200 اهم
توضیحات محصول:
مقاومت مولتی ترن ایستاده 25 دوره 200 اهم یک نوع مقاومت تنظیمپذیر (Trimming Potentiometer) است که برای تنظیم دقیق مقاومت در مدارهای الکترونیکی استفاده میشود. این محصول با دقت بالا و قابلیت تنظیم چند دور (Multiturn) طراحی شده است که امکان تنظیم بسیار دقیق مقاومت را فراهم میکند.
مشخصات فنی:
-
مقدار مقاومت (Resistance Value): 200 اهم
-
توان مجاز (Power Rate): 1/2 وات (0.5 وات)
-
تلرانس (Tolerance): ±10%
-
زاویه تنظیم (Adjustment Angle): 25 دور (25 Turn)
ویژگیهای کلیدی:
-
تنظیم دقیق: با قابلیت تنظیم 25 دور، این مقاومت امکان تنظیم بسیار دقیق مقاومت را فراهم میکند که برای کاربردهای حساس و دقیق ایدهآل است.
-
پایداری بالا: این مقاومت از جنس سرامیک-فلز (Cermet) ساخته شده است که باعث پایداری بالا و مقاومت در برابر تغییرات دما و شرایط محیطی میشود.
-
توان مجاز مناسب: با توان مجاز 1/2 وات، این مقاومت قادر به تحمل جریانهای متوسط در مدارهای الکترونیکی است.
-
تلرانس قابل قبول: تلرانس ±10% این مقاومت، دقت قابل قبولی را برای اکثر کاربردهای الکترونیکی فراهم میکند.
کاربردها:
-
الکترونیک صنعتی: در سیستمهای کنترل صنعتی و تجهیزات اندازهگیری.
-
تجهیزات مخابراتی: برای تنظیم دقیق پارامترهای مدار در تجهیزات مخابراتی.
-
پزشکی: در دستگاههای پزشکی که نیاز به تنظیم دقیق دارند.
-
آزمایشگاههای الکترونیک: برای تنظیم و کالیبراسیون تجهیزات آزمایشگاهی.
مزایا:
-
دوام بالا: مقاومت در برابر سایش و خوردگی به دلیل ساختار Cermet.
-
قابلیت اطمینان: عملکرد پایدار و قابل اطمینان در طول زمان.
-
تنظیم آسان: با استفاده از پیچ گوشتی مخصوص، تنظیم مقاومت به راحتی انجام میشود.
نتیجهگیری:
مقاومت مولتی ترن ایستاده 25 دوره 200 اهم یک انتخاب ایدهآل برای کاربردهایی است که نیاز به تنظیم دقیق و پایدار مقاومت دارند. با توجه به مشخصات فنی و ویژگیهای منحصر به فرد آن، این محصول میتواند در صنایع مختلف از جمله الکترونیک، مخابرات و پزشکی مورد استفاده قرار گیرد.
