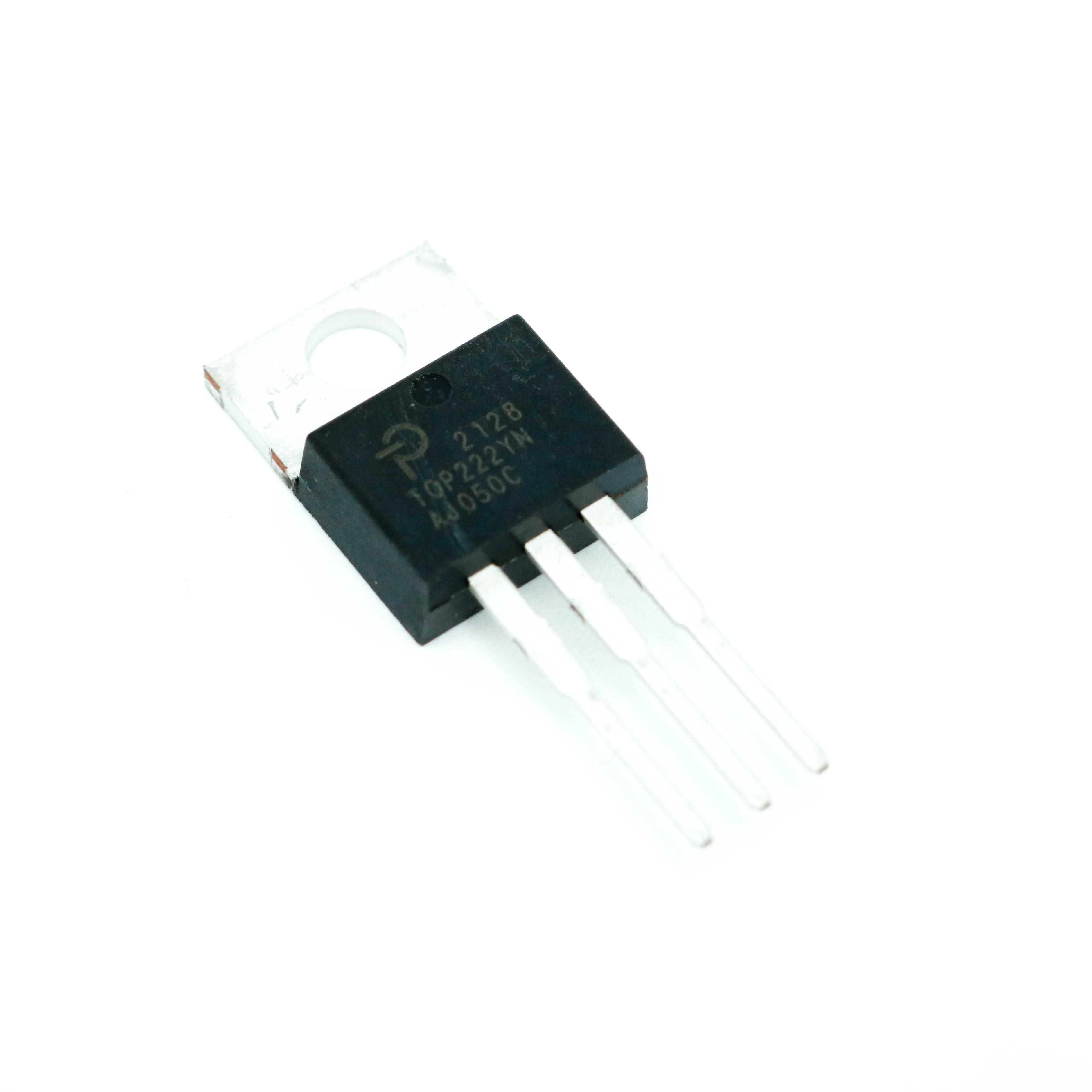

آی سی TOP222YN

TOP222YN یک آی‌سی سوئیچینگ آفلاین سه‌سر (Three-Terminal Off-Line PWM Switch) از خانواده TOPSwitch-II شرکت Power Integrations است که برای استفاده در منابع تغذیه سوئیچینگ (SMPS) طراحی شده است. این محصول با ارائه راه‌حلی کم‌هزینه و با تعداد قطعات کم، برای کاربردهای متنوعی از جمله شارژرها، آداپتورها، تلویزیون‌ها، مانیتورها و آمپلی‌فایرهای صوتی مناسب است. این آی‌سی با بهره‌وری بالا (تا 90%) و طراحی ساده، گزینه‌ای ایده‌آل برای مهندسان الکترونیک و تولیدکنندگان تجهیزات الکترونیکی است.

TOP222YN با ولتاژ ورودی گسترده (85 تا 265 ولت AC) و فرکانس سوئیچینگ 100 کیلوهرتز، توانایی ارائه توان خروجی تا 25 وات (در ورودی 100/115/230 ولت AC) و 15 وات (در ورودی یونیورسال 85-265 ولت AC) را دارد. این محصول در پکیج TO-220-3 عرضه می‌شود که با استفاده از فریم داخلی خود، گرما را به‌طور مستقیم به برد منتقل کرده و نیاز به هیت‌سینک را در کاربردهای کم‌مصرف حذف می‌کند.

ویژگی‌های کلیدی

• راندمان بالا: بهره‌وری تا 90%، کاهش تلفات انرژی و بهبود عملکرد در مقایسه با منابع تغذیه خطی.

• طراحی کم‌هزینه: کاهش تعداد قطعات موردنیاز و حذف هیت‌سینک در کاربردهای کم‌مصرف.

• محافظت داخلی: دارای قابلیت‌هایی مانند خاموشی حرارتی (Thermal Shutdown)، محدودسازی جریان (Current Limiting) و راه‌اندازی خودکار (Auto-restart).

• انعطاف‌پذیری در توپولوژی: پشتیبانی از توپولوژی‌های Flyback، Forward، Boost و Buck.

• پکیج TO-220-3: طراحی مقاوم با انتقال حرارت بهینه، مناسب برای کاربردهای صنعتی.

• پایداری در شرایط مختلف: عملکرد پایدار در حالت‌های هدایت پیوسته و ناپیوسته.

• محافظت در برابر EMI: طراحی منبع متصل به زمین برای کاهش نویز الکترومغناطیسی.

کاربردها

TOP222YN به دلیل طراحی ساده و کارایی بالا در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• شارژرها و آداپتورهای AC-DC: برای دستگاه‌های قابل حمل و الکترونیکی.

• منابع تغذیه تلویزیون و مانیتور: مناسب برای سیستم‌های صوتی و تصویری.

• تجهیزات صنعتی: در سیستم‌های کنترلی و اتوماسیون.

• لوازم خانگی: مانند دستگاه‌های تهویه و سیستم‌های روشنایی.

مشخصات فنی

• ولتاژ ورودی: 85 تا 265 ولت AC

• فرکانس سوئیچینگ: 90 تا 110 کیلوهرتز

• توان خروجی: تا 25 وات (100/115/230 ولت AC) و 15 وات (85-265 ولت AC)

• دمای کاری: -40 تا +150 درجه سانتی‌گراد

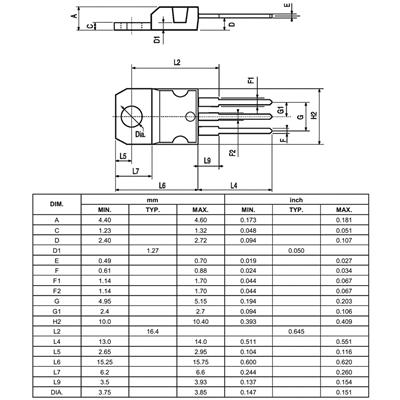

• پکیج: TO-220-3

• حفاظت‌ها: محدودسازی جریان، خاموشی حرارتی، راه‌اندازی خودکار

• توپولوژی‌های پشتیبانی‌شده: Flyback، Forward، Boost، Buck

مزایای استفاده از TOP222YN

1. کاهش هزینه تولید: با کاهش تعداد قطعات و حذف هیت‌سینک، هزینه‌های تولید به حداقل می‌رسد.

2. طراحی ساده‌تر: ابزارهای طراحی ارائه‌شده توسط Power Integrations، زمان توسعه محصول را کاهش می‌دهد.

3. قابلیت اطمینان بالا: محافظت‌های داخلی از سیستم در برابر شرایط غیرعادی مانند اضافه‌بار یا گرمای بیش‌ازحد محافظت می‌کند.

4. سازگاری با استانداردهای جهانی: عملکرد در محدوده ولتاژ گسترده، این محصول را برای بازارهای بین‌المللی مناسب می‌کند.

سوالات متداول (FAQ)

1. TOP222YN برای چه نوع کاربردهایی مناسب است؟

TOP222YN برای کاربردهای منابع تغذیه سوئیچینگ مانند شارژرها، آداپتورها، تلویزیون‌ها، مانیتورها و سیستم‌های صوتی مناسب است. این آی‌سی با پشتیبانی از توپولوژی‌های مختلف و راندمان بالا، در پروژه‌های صنعتی و خانگی عملکرد مطلوبی ارائه می‌دهد.

2. آیا TOP222YN نیاز به هیت‌سینک دارد؟

در کاربردهای کم‌مصرف، به دلیل طراحی پکیج TO-220-3 که گرما را مستقیماً به برد منتقل می‌کند، نیازی به هیت‌سینک نیست. بااین‌حال، در کاربردهای با توان بالاتر، ممکن است نیاز به بررسی شرایط حرارتی و افزودن هیت‌سینک باشد.

3. چگونه می‌توان از پایداری عملکرد TOP222YN در طراحی اطمینان حاصل کرد؟

برای اطمینان از پایداری، توصیه می‌شود طول پین SOURCE را بسیار کوتاه نگه دارید و از تکنیک‌های اتصال به زمین تک‌نقطه‌ای (Single-Point Grounding) استفاده کنید. همچنین، استفاده از خازن بای‌پس مناسب برای پین CONTROL و رعایت نکات طراحی ارائه‌شده در دیتاشیت ضروری است.

خرید TOP222YN

برای خرید TOP222YN با کیفیت تضمین‌شده و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را ارائه می‌دهد و با پشتیبانی فنی و ارسال سریع، گزینه‌ای مطمئن برای تهیه این محصول است.
