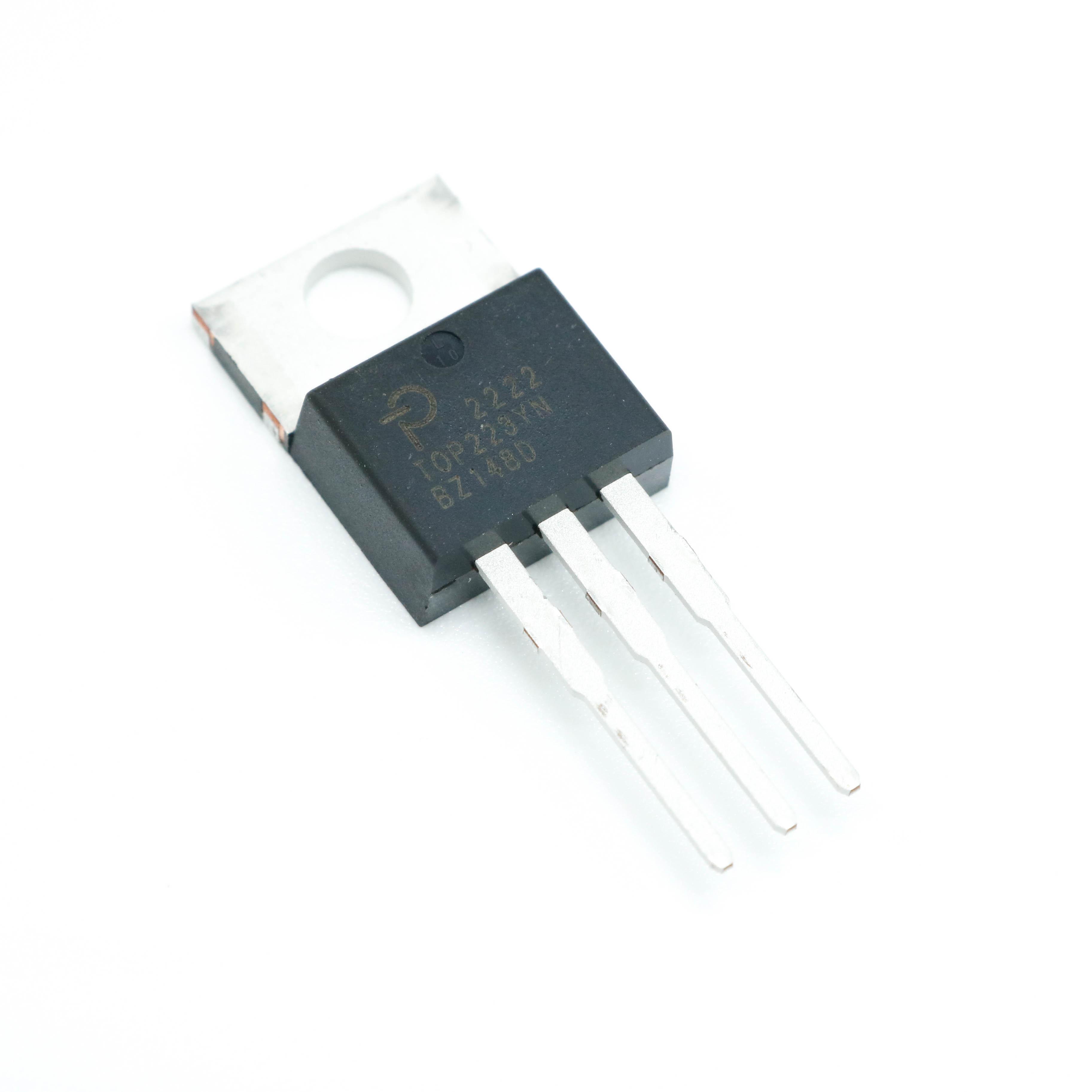

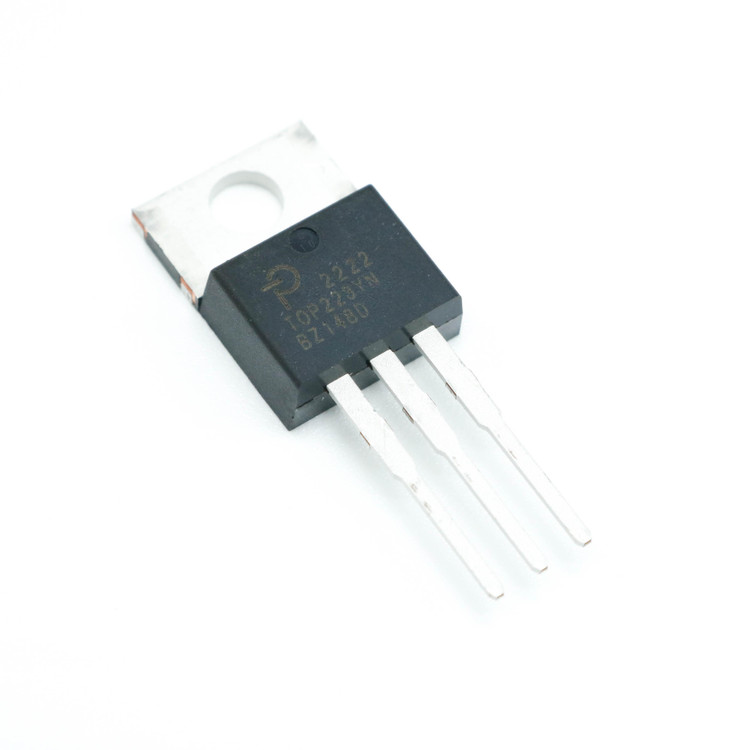

TOP223YN یک آی‌سی سوئیچینگ آف‌لاین PWM (مدولاسیون عرض پالس) از نسل دوم خانواده TOPSwitch-II شرکت Power Integrations است که به دلیل طراحی کم‌هزینه و تعداد قطعات پایین، راه‌حلی ایده‌آل برای طراحی منابع تغذیه سوئیچینگ (SMPS) محسوب می‌شود. این محصول در بسته‌بندی TO-220-3 عرضه شده و برای کاربردهایی با توان خروجی 30 تا 50 وات (در ورودی 85 تا 265 ولت AC) مناسب است. TOP223YN با ترکیب یک MOSFET قدرت ولتاژ بالا، کنترلر PWM، مدارهای حفاظتی و سایر اجزای کنترلی در یک آی‌سی سه‌پین، کارایی بالا و سادگی طراحی را به ارمغان می‌آورد.

ویژگی‌های کلیدی TOP223YN

• ولتاژ ورودی گسترده: پشتیبانی از 85 تا 265 ولت AC، مناسب برای کاربردهای جهانی.

• فرکانس سوئیچینگ: 100 کیلوهرتز، که تعادل مناسبی بین کارایی و اندازه اجزا فراهم می‌کند.

• MOSFET داخلی 700 ولت: امکان مدیریت ولتاژ بالا با حداقل قطعات خارجی.

• حفاظت‌های پیشرفته: شامل محدودسازی جریان، راه‌اندازی مجدد خودکار (Auto-Restart) و حفاظت در برابر خطاهای مختلف.

• طراحی ساده و کم‌هزینه: کاهش حساسیت به چیدمان برد و نویزهای خط، که طراحی را آسان‌تر می‌کند.

• پشتیبانی از توپولوژی‌های متنوع: مناسب برای طراحی‌های فلای‌بک (Flyback)، فوروارد (Forward)، بوست (Boost) و باک (Buck).

• کاربردهای متنوع: ایده‌آل برای استفاده در تلویزیون‌ها، مانیتورها، تقویت‌کننده‌های صوتی، شارژرها و سایر تجهیزات الکترونیکی.

مزایای TOP223YN

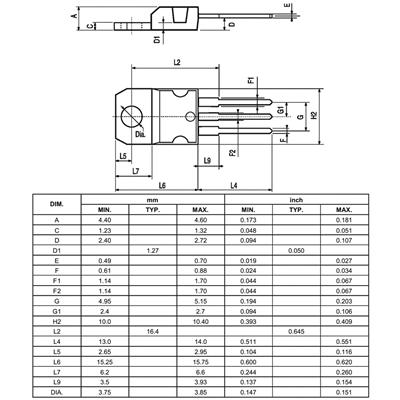

TOP223YN با ادغام تمام توابع لازم برای یک سیستم کنترل سوئیچینگ در یک آی‌سی سه‌پین، تعداد قطعات مورد نیاز را به حداقل می‌رساند و هزینه‌های تولید را کاهش می‌دهد. این آی‌سی با بهره‌گیری از فناوری TOPSwitch-II، نسبت به نسل اول این خانواده، بهبودهای قابل‌توجهی در کارایی، پایداری و سهولت طراحی ارائه می‌دهد. بسته‌بندی TO-220 با چارچوب داخلی که از شش پین برای انتقال حرارت استفاده می‌کند، نیاز به هیت‌سینک را در کاربردهای کم‌مصرف حذف کرده و هزینه‌ها را بیشتر کاهش می‌دهد.

کاربردها

TOP223YN به دلیل انعطاف‌پذیری و کارایی بالا، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه تجهیزات خانگی: مانند تلویزیون‌ها و مانیتورها.

• شارژرهای الکترونیکی: برای دستگاه‌های قابل‌حمل.

• سیستم‌های صوتی: تقویت‌کننده‌های صوتی با توان متوسط.

• تجهیزات صنعتی: سیستم‌های کنترلی و منابع تغذیه کم‌مصرف.

سوالات متداول (FAQ)

1. TOP223YN برای چه نوع کاربردهایی مناسب است؟

TOP223YN برای طراحی منابع تغذیه سوئیچینگ با توان 30 تا 50 وات در کاربردهایی مانند تلویزیون، مانیتور، شارژرها و سیستم‌های صوتی مناسب است. این آی‌سی با پشتیبانی از ورودی جهانی (85-265 VAC) و توپولوژی‌های متنوع مانند فلای‌بک و فوروارد، انعطاف‌پذیری بالایی ارائه می‌دهد.

2. آیا TOP223YN جایگزین مناسبی برای مدل‌های دیگر TOPSwitch-II است؟

TOP223YN بخشی از خانواده TOPSwitch-II است و بسته به نیاز پروژه، ممکن است با مدل‌های دیگر مانند TOP227YN سازگار باشد. با این حال، به دلیل تفاوت در مشخصات مانند جریان خروجی و توان، باید دیتاشیت‌ها مقایسه شوند. برای جایگزینی، توصیه می‌شود با دیتاشیت و نیازهای طراحی خود مشورت کنید یا از پشتیبانی فنی فروشندگان معتبر مانند E366.ir استفاده کنید.

3. آیا TOP223YN همچنان برای طراحی‌های جدید توصیه می‌شود؟

اگرچه TOP223YN محصولی فعال است، اما شرکت Power Integrations آن را برای طراحی‌های جدید توصیه نمی‌کند و ممکن است مدل‌های جدیدتری با کارایی بهتر در دسترس باشد. برای اطلاعات بیشتر در مورد جایگزین‌های مناسب، می‌توانید با تیم پشتیبانی E366.ir تماس بگیرید.
