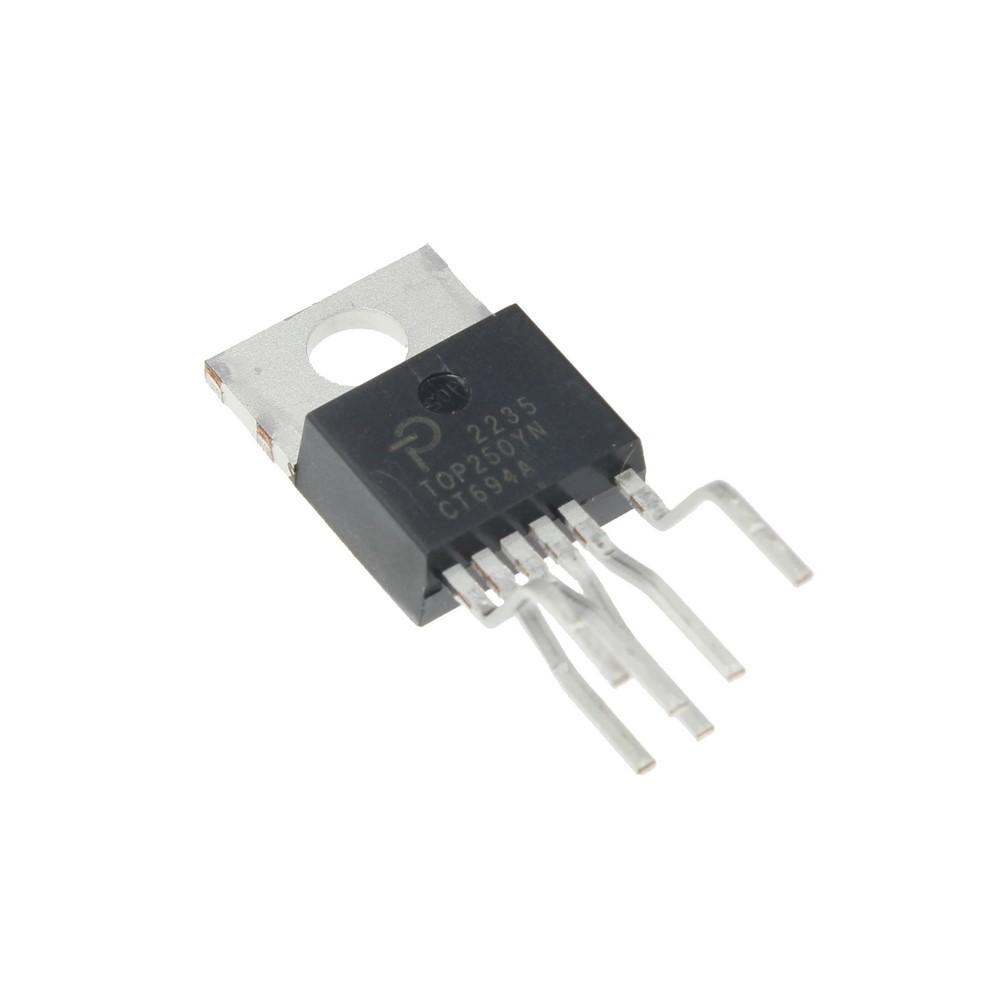

آی سی TOP250YN

TOP250YN یک آی‌سی مدیریت توان پیشرفته از خانواده TOPSwitch-GX شرکت Power Integrations است که برای کاربردهای منبع تغذیه سوئیچینگ (SMPS) طراحی شده است. این آی‌سی با ادغام یک MOSFET قدرت با ولتاژ بالا، کنترل PWM، محافظت در برابر خطا و سایر مدارهای کنترلی در یک تراشه CMOS، راهکاری جامع و کارآمد برای طراحی منابع تغذیه آفلاین ارائه می‌دهد. TOP250YN با توان خروجی تا 135 وات، مناسب برای طیف گسترده‌ای از دستگاه‌های الکترونیکی از جمله لوازم خانگی، سیستم‌های صوتی و تصویری، درایورهای LED و تجهیزات صنعتی است.

این آی‌سی به دلیل بهره‌وری بالا، طراحی انعطاف‌پذیر و ویژگی‌های حفاظتی پیشرفته، به یکی از گزینه‌های محبوب در میان مهندسان الکترونیک تبدیل شده است. فناوری EcoSmart به‌کاررفته در TOP250YN مصرف انرژی را در حالت آماده‌به‌کار به حداقل می‌رساند و به صرفه‌جویی در انرژی کمک می‌کند.

ویژگی‌های کلیدی

• مدیریت توان کارآمد: TOP250YN با ترکیب MOSFET قدرت، کنترل PWM و ویژگی‌های حفاظتی، طراحی منابع تغذیه را ساده‌تر می‌کند.

• بهره‌وری بالا: فناوری EcoSmart مصرف انرژی در حالت آماده‌به‌کار را کاهش داده و راندمان کلی سیستم را بهبود می‌بخشد.

• محافظت‌های پیشرفته: شامل محافظت در برابر دمای بیش از حد، اضافه‌بار و ولتاژ اضافی برای افزایش ایمنی و پایداری.

• انعطاف‌پذیری طراحی: پشتیبانی از ورودی ولتاژ گسترده (85 تا 265 ولت AC) و قابلیت استفاده در پیکربندی‌های مختلف منبع تغذیه.

• کاربردهای متنوع: مناسب برای لوازم الکترونیکی مصرفی، درایورهای LED، سیستم‌های صنعتی و تجهیزات مخابراتی.

کاربردها

• منابع تغذیه سوئیچینگ (SMPS): برای تبدیل توان کارآمد در دستگاه‌های الکترونیکی.

• لوازم الکترونیکی مصرفی: مانند تلویزیون‌ها، سیستم‌های صوتی و لوازم خانگی.

• درایورهای LED: ارائه توان پایدار و کنترل‌شده برای سیستم‌های روشنایی.

• منابع تغذیه صنعتی: تأمین توان مطمئن برای تجهیزات صنعتی و مخابراتی.

مشخصات فنی

• ولتاژ ورودی: 85 تا 265 ولت AC

• توان خروجی: تا 135 وات

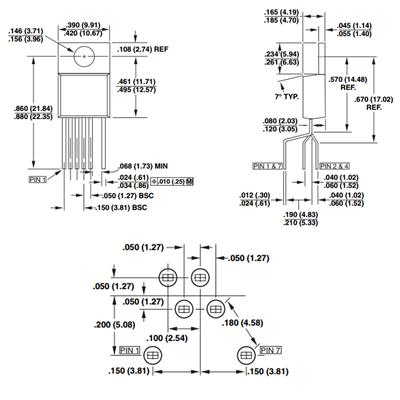

• پکیج: TO-220-6

• فرکانس سوئیچینگ: قابل تنظیم با مقاومت خارجی

• حفاظت‌ها: محافظت در برابر دمای بیش از حد، اضافه‌جریان و ولتاژ اضافی

• ویژگی‌های کنترلی: فیدبک ولتاژ خروجی، شروع نرم (Soft-Start) و کاهش حداکثر چرخه وظیفه (DCMAX) برای رد ریپل خط.

پرسش‌های متداول (FAQ)

1. آیا TOP250YN برای طراحی منابع تغذیه آفلاین مناسب است؟

بله، TOP250YN به‌طور خاص برای کاربردهای منبع تغذیه آفلاین طراحی شده است و با پشتیبانی از ولتاژ ورودی گسترده (85 تا 265 ولت AC) و ویژگی‌های حفاظتی پیشرفته، راهکاری مطمئن و کارآمد برای این نوع کاربردها ارائه می‌دهد.

2. آیا این آی‌سی برای درایورهای LED قابل استفاده است؟

بله، TOP250YN به دلیل بهره‌وری بالا و قابلیت کنترل دقیق، گزینه‌ای ایده‌آل برای درایورهای LED در سیستم‌های روشنایی است. این آی‌سی می‌تواند توان پایدار و کنترل‌شده‌ای را برای کاربردهای روشنایی فراهم کند.

3. چگونه می‌توان TOP250YN را در یک مدار منبع تغذیه پیاده‌سازی کرد؟

برای پیاده‌سازی TOP250YN، باید از یک مدار استاندارد Flyback استفاده کنید که شامل اتصال فیدبک (پین 1)، تنظیم مقاومت تقسیم‌کننده یا همگام‌سازی ساعت خارجی (پین 2) و رعایت نکات طراحی موجود در دیتاشیت محصول است. برای جزئیات دقیق، به دیتاشیت TOP250YN مراجعه کنید.

چرا TOP250YN را انتخاب کنیم؟

TOP250YN با ترکیب ویژگی‌های پیشرفته و طراحی ساده، به مهندسان امکان می‌دهد تا منابع تغذیه‌ای با کارایی بالا، ایمن و مقرون‌به‌صرفه طراحی کنند. این آی‌سی نه‌تنها مصرف انرژی را بهینه می‌کند، بلکه با قابلیت اطمینان بالا، طول عمر سیستم‌های الکترونیکی را افزایش می‌دهد.

خرید TOP250YN

برای تهیه آی‌سی TOP250YN با تضمین اصالت کالا و ارسال سریع، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه معتبر قطعات الکترونیکی را با کیفیت بالا و قیمت مناسب ارائه می‌دهد.
