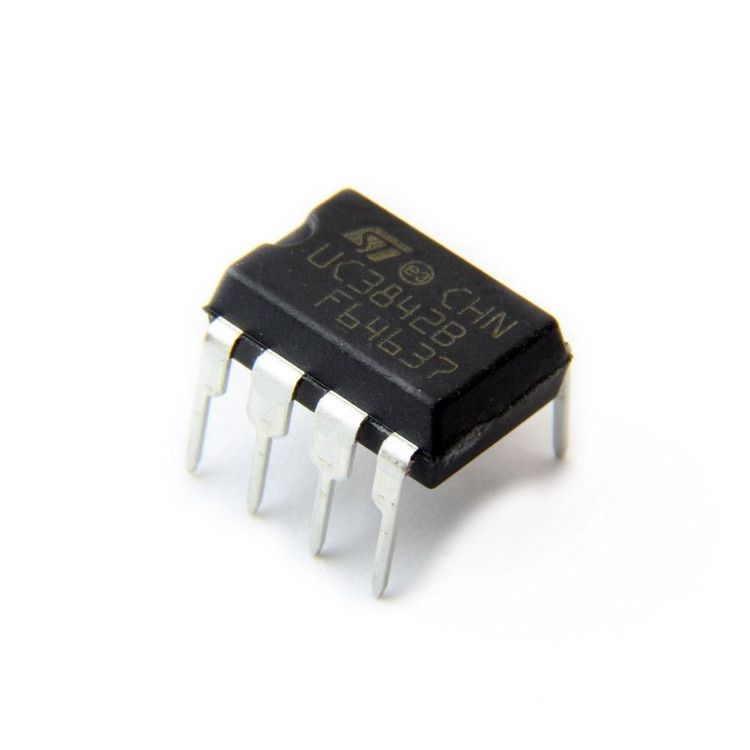

آی سی UC3842BN

UC3842BN
برند:STMicroelectronics
ندارد - کالای اصل 🏅
40,810
توضیحات

نام قطعه:آی سی UC3842BN
نام کارخانه‌ای: UC3842BN
حداکثر فرکانس 500 کیلو هرتز
جریان خروجی 1 آمپر
تعداد خروجی 1 خروجی
ولتاژ خروجی 4.9 ولت
حداکثر چرخه کار 100 درصد
ولتاژ خروجی 5.1 ولت
توپولوژی Boost, Flyback, Forward
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 10 ولت
بیشترین ولتاژ تغذیه 30 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: STMicroelectronics
پکیج: DIP-8
بسته‌بندی: Tube
عنوان گروه: Switching Controllers
توضیحات: PWM CONTROLLER 200mA,30V Switch Mode Power Supply Ics ; Sgs ,Dip ,Switching Reglator ,Pwm,=UC 1842FE,J,N: 0..+70ّ
Maximum Frequency 500 kHz
Output Current 1 A
Number of Output 1 Output
Output Voltage (Max) 4.9 V
Duty Cycle - Max 100 %
Output Voltage (Min) 5.1 V
Topology Boost, Flyback, Forward
Mounting Style Through Hole
Supply Voltage (Min) 10 V
Supply Voltage (Max) 30 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package DIP-8

نقد و بررسی

UC3842BN یک کنترلر PWM (مدولاسیون عرض پالس) با عملکرد بالا و جریان محور است که توسط شرکت STMicroelectronics طراحی و تولید شده است. این آی‌سی در بسته‌بندی DIP-8 عرضه می‌شود و به دلیل کارایی بالا، انعطاف‌پذیری و قابلیت اطمینان، یکی از محبوب‌ترین گزینه‌ها برای طراحی منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC در کاربردهای صنعتی و تجاری محسوب می‌شود. UC3842BN با توانایی کنترل دقیق جریان و ولتاژ، برای استفاده در مبدل‌های فلای‌بک (Flyback)، بوست (Boost) و باک (Buck) بهینه‌سازی شده است و در سیستم‌هایی که نیاز به بازدهی بالا و مصرف انرژی پایین دارند، عملکردی بی‌نظیر ارائه می‌دهد.

این آی‌سی با فرکانس سوئیچینگ تا 500 کیلوهرتز و جریان خروجی تا 1 آمپر، قادر به مدیریت بارهای سنگین و ارائه عملکرد پایدار در شرایط مختلف عملیاتی است. طراحی آن به گونه‌ای است که با حداقل قطعات خارجی، می‌توان سیستم‌های تغذیه پیشرفته‌ای را پیاده‌سازی کرد، که این امر هزینه‌های تولید و پیچیدگی مدار را کاهش می‌دهد.

ویژگی‌های کلیدی UC3842BN

  • کنترل جریان پیشرفته: استفاده از معماری کنترل جریان (Current Mode Control) برای پاسخ‌دهی سریع و پایداری بالا در حلقه کنترل.

  • فرکانس سوئیچینگ قابل تنظیم: پشتیبانی از فرکانس‌های تا 500 کیلوهرتز، مناسب برای طراحی‌های متنوع.

  • جریان خروجی بالا: توانایی ارائه جریان خروجی تا 1 آمپر برای درایو مستقیم ماسفت‌ها یا ترانزیستورهای قدرت.

  • محافظت‌های داخلی: شامل حفاظت در برابر ولتاژ پایین (UVLO)، محدودسازی جریان و خاموشی حرارتی.

  • مصرف انرژی کم: طراحی بهینه برای کاهش مصرف انرژی در حالت آماده به کار.

  • بسته‌بندی استاندارد DIP-8: سازگار با طراحی‌های سنتی و نصب آسان روی بردهای مدار چاپی.

  • ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی تا 30 ولت، مناسب برای کاربردهای مختلف.

کاربردها

UC3842BN به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

  • منابع تغذیه سوئیچینگ (SMPS): برای کامپیوترها، تلویزیون‌ها و تجهیزات صنعتی.

  • شارژرهای باتری: در دستگاه‌های قابل حمل و سیستم‌های شارژ خودروهای الکتریکی.

  • مبدل‌های DC-DC: در سیستم‌های مخابراتی، خودروسازی و تجهیزات پزشکی.

  • سیستم‌های روشنایی LED: برای کنترل دقیق جریان و ولتاژ در درایورهای LED.

  • تجهیزات صنعتی: در کنترل موتورها، اینورترها و سیستم‌های کنترلی.

مزایای استفاده از UC3842BN

  1. انعطاف‌پذیری طراحی: این آی‌سی با پشتیبانی از فرکانس‌های سوئیچینگ قابل تنظیم و امکان استفاده در توپولوژی‌های مختلف، به طراحان اجازه می‌دهد تا راه‌حل‌های متنوعی را پیاده‌سازی کنند.

  2. قابلیت اطمینان بالا: محافظت‌های داخلی متعدد، از جمله UVLO و محدودسازی جریان، این آی‌سی را در برابر شرایط غیرعادی مقاوم می‌کند.

  3. هزینه مقرون‌به‌صرفه: نیاز به قطعات خارجی کمتر، هزینه‌های تولید را کاهش می‌دهد و این محصول را برای پروژه‌های تجاری مناسب می‌سازد.

  4. عملکرد بهینه در فرکانس بالا: مناسب برای کاربردهایی که نیاز به بازدهی بالا و اندازه کوچک‌تر دارند.

سوالات متداول (FAQ)

1. UC3842BN در چه نوع مدارهایی قابل استفاده است؟

UC3842BN به طور خاص برای منابع تغذیه سوئیچینگ و مبدل‌های DC-DC طراحی شده است و در توپولوژی‌هایی مانند فلای‌بک، بوست و باک کاربرد دارد. این آی‌سی به دلیل کنترل جریان پیشرفته و فرکانس سوئیچینگ بالا، برای کاربردهای صنعتی، مخابراتی و روشنایی LED ایده‌آل است.

2. آیا UC3842BN برای پروژه‌های DIY مناسب است؟

بله، UC3842BN به دلیل بسته‌بندی DIP-8 و سهولت استفاده، برای پروژه‌های DIY و نمونه‌سازی مناسب است. با این حال، برای دستیابی به عملکرد بهینه، نیاز به دانش طراحی مدار و انتخاب صحیح قطعات خارجی دارد.

3. چگونه می‌توان UC3842BN را از یک منبع معتبر تهیه کرد؟

برای خرید UC3842BN با تضمین اصالت و کیفیت، می‌توانید به فروشگاه‌های معتبر الکترونیکی مراجعه کنید. وب‌سایت E366.ir یکی از منابع قابل اعتماد برای تهیه این آی‌سی و سایر قطعات الکترونیکی است که محصولات اصلی و باکیفیت را ارائه می‌دهد.

چرا UC3842BN را انتخاب کنیم؟

UC3842BN ترکیبی بی‌نظیر از عملکرد، قابلیت اطمینان و انعطاف‌پذیری را ارائه می‌دهد. این آی‌سی با ویژگی‌های پیشرفته و طراحی بهینه، انتخابی ایده‌آل برای مهندسان و طراحانی است که به دنبال ساخت سیستم‌های تغذیه کارآمد و پایدار هستند. چه در حال طراحی یک منبع تغذیه صنعتی باشید یا یک پروژه DIY، UC3842BN می‌تواند نیازهای شما را به بهترین شکل برآورده کند.

خرید UC3842BN

برای تهیه UC3842BN با کیفیت بالا و اطمینان از اصالت محصول، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با قیمت مناسب و خدمات پشتیبانی قوی ارائه می‌دهد. با خرید از E366.ir، از کیفیت و اصالت محصول اطمینان خواهید داشت و می‌توانید پروژه‌های خود را با اعتماد به نفس پیش ببرید.
