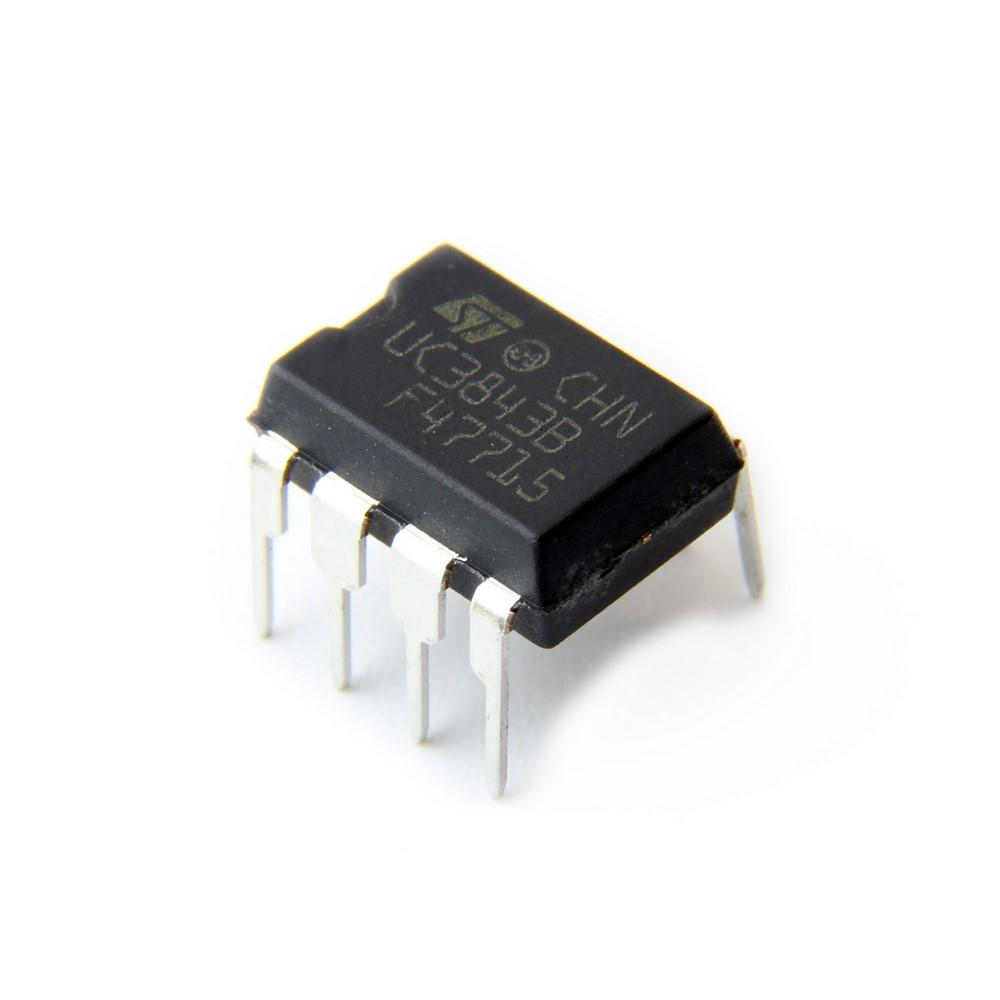

آی سی UC3843BN

UC3843BN
برند:STMicroelectronics
ندارد - کالای اصل 🏅
32,450
توضیحات

نام قطعه: آی سی UC3843BN
نام کارخانه‌ای: UC3843BN
حداکثر فرکانس 500 کیلو هرتز
جریان خروجی 1 آمپر
تعداد خروجی 1 خروجی
ولتاژ خروجی 5.10 ولت
حداکثر چرخه کار 100 درصد
ولتاژ خروجی 4.90 ولت
توپولوژی Boost, Flyback, Forward
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 7.9 ولت
بیشترین ولتاژ تغذیه 30 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: STMicroelectronics
پکیج: DIP-8
بسته‌بندی: Tube
عنوان گروه: Switching Controllers
توضیحات: CURRENT MODE PWM CONTROLLER High Performance Current Mode Controllers;8.5V(On) - 7.6V(Off),Current Mode Operation 500kHz
Maximum Frequency 500 kHz
Output Current 1 A
Number of Output 1 Output
Output Voltage (Max) 5.10 V
Duty Cycle - Max 100 %
Output Voltage (Min) 4.90 V
Topology Boost, Flyback, Forward
Mounting Style Through Hole
Supply Voltage (Min) 7.9 V
Supply Voltage (Max) 30 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package DIP-8

نقد و بررسی

آی‌سی UC3843BN یک کنترلر PWM (مدولاسیون عرض پالس) جریان‌محور با عملکرد بالا از شرکت STMicroelectronics است که برای طراحی منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC و AC-DC به کار می‌رود. این آی‌سی به دلیل ویژگی‌های پیشرفته، مصرف توان پایین و قابلیت اطمینان بالا، یکی از محبوب‌ترین گزینه‌ها در میان طراحان الکترونیک برای کاربردهای صنعتی، تجاری و خانگی است. UC3843BN با پکیج DIP-8 عرضه می‌شود و به دلیل طراحی ساده و نیاز به حداقل قطعات خارجی، انتخابی ایده‌آل برای پروژه‌های مختلف است.

این آی‌سی با قابلیت کنترل جریان و ولتاژ، امکان پیاده‌سازی طرح‌های کنترل جریان ثابت (Constant Current) یا ولتاژ ثابت (Constant Voltage) را فراهم می‌کند. UC3843BN به ویژه برای مبدل‌های فلای‌بک (Flyback) و بوست (Boost) مناسب است و با توانایی کار در فرکانس‌های بالا (تا 500 کیلوهرتز) و راندمان عالی، عملکرد بی‌نظیری در منابع تغذیه ارائه می‌دهد.

ویژگی‌های کلیدی UC3843BN

  • کنترل جریان‌محور (Current-Mode Control): این ویژگی باعث می‌شود UC3843BN بتواند جریان خروجی را با دقت بالا تنظیم کند، که برای کاربردهایی مانند شارژرها، مبدل‌های DC-DC و رگولاتورهای خطی ایده‌آل است.

  • فرکانس سوئیچینگ بالا: با پشتیبانی از فرکانس سوئیچینگ تا 500 کیلوهرتز، این آی‌سی امکان طراحی منابع تغذیه با اندازه کوچک‌تر و راندمان بالاتر را فراهم می‌کند.

  • مصرف جریان پایین در حالت استارت‌آپ: جریان استارت‌آپ کمتر از 0.5 میلی‌آمپر، این آی‌سی را برای کاربردهای کم‌مصرف مناسب می‌سازد.

  • قابلیت کار در چرخه کاری بالا: UC3843BN می‌تواند تا چرخه کاری نزدیک به 100% عمل کند، که انعطاف‌پذیری بالایی در طراحی‌های مختلف ارائه می‌دهد.

  • مرجع ولتاژ دقیق: این آی‌سی دارای یک مرجع ولتاژ داخلی با دقت بالا برای ورودی تقویت‌کننده خطا (Error Amplifier) است که دقت تنظیم خروجی را تضمین می‌کند.

  • حفاظت‌های داخلی: شامل قفل ولتاژ پایین (Under-Voltage Lockout)، محدودکننده جریان و خروجی توتم‌پل (Totem-Pole) برای رانندگی مستقیم ماسفت‌های نوع N.

  • پکیج DIP-8: طراحی کاربرپسند با پکیج 8 پین، که امکان نصب آسان روی بردهای PCB را فراهم می‌کند.

کاربردها

UC3843BN به دلیل انعطاف‌پذیری و عملکرد قوی در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

  • منابع تغذیه سوئیچینگ (SMPS): برای طراحی منابع تغذیه با راندمان بالا در دستگاه‌های الکترونیکی.

  • مبدل‌های DC-DC: در سیستم‌های تبدیل ولتاژ برای کاربردهای صنعتی و خودرو.

  • شارژرهای باتری: برای تنظیم جریان و ولتاژ در شارژرهای باتری‌های مختلف.

  • رگولاتورهای خطی: در سیستم‌هایی که نیاز به تنظیم دقیق ولتاژ دارند.

  • الکترونیک قدرت: در سیستم‌های کنترل موتور، اینورترها و سیستم‌های روشنایی LED.

مشخصات فنی

  • ولتاژ کاری: 7.0V تا 8.2V

  • جریان خروجی پین: 1 آمپر

  • محدوده ورودی آنالوگ: -0.3V تا 6.3V

  • فرکانس نوسان‌ساز: 52 کیلوهرتز (معمولی)

  • ولتاژ خروجی پایین: 0.08V

  • ولتاژ خروجی بالا: 13.5V

  • حداکثر جریان منبع: 22 میلی‌آمپر

  • دمای کاری: -40°C تا +150°C

  • پکیج: DIP-8 (Dual In-line Package)

مزایای استفاده از UC3843BN

  • سادگی در طراحی: نیاز به حداقل قطعات خارجی، هزینه و پیچیدگی مدار را کاهش می‌دهد.

  • انعطاف‌پذیری بالا: مناسب برای انواع توپولوژی‌های سوئیچینگ مانند فلای‌بک، بوست و فوروارد.

  • قابلیت اطمینان بالا: حفاظت‌های داخلی مانند قفل ولتاژ پایین و محدودکننده جریان، ایمنی سیستم را تضمین می‌کند.

  • کارایی بالا: با فرکانس سوئیچینگ بالا و مصرف توان پایین، راندمان سیستم را به حداکثر می‌رساند.

سوالات متداول (FAQ)

1. آی‌سی UC3843BN برای چه نوع پروژه‌هایی مناسب است؟

UC3843BN برای پروژه‌هایی که نیاز به کنترل دقیق جریان یا ولتاژ در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، شارژرهای باتری و رگولاتورهای خطی دارند، بسیار مناسب است. این آی‌سی به ویژه در طراحی‌های فلای‌بک و بوست که به راندمان بالا و قطعات کم نیاز دارند، کاربرد گسترده‌ای دارد.

2. آیا UC3843BN می‌تواند ماسفت‌های نوع N را مستقیماً راه‌اندازی کند؟

بله، UC3843BN دارای خروجی توتم‌پل است که برای رانندگی مستقیم ماسفت‌های نوع N در حالت خاموش طراحی شده است. این ویژگی باعث می‌شود نیازی به درایورهای اضافی در بسیاری از طراحی‌ها نباشد.

3. تفاوت UC3843BN با سایر اعضای خانواده UC384x چیست؟

اعضای خانواده UC384x (مانند UC3842، UC3843، UC3844 و UC3845) از نظر آستانه قفل ولتاژ پایین (UVLO) و محدوده چرخه کاری متفاوت هستند. UC3843BN به طور خاص امکان کار با چرخه کاری نزدیک به 100% را فراهم می‌کند و برای کاربردهایی که نیاز به کنترل جریان‌محور دارند، بهینه شده است.

خرید UC3843BN

برای خرید آی‌سی UC3843BN با کیفیت بالا و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، موجودی گسترده‌ای از محصولات STMicroelectronics را ارائه می‌دهد و با خدمات ارسال سریع و پشتیبانی فنی، گزینه‌ای عالی برای تأمین نیازهای پروژه‌های شماست.
