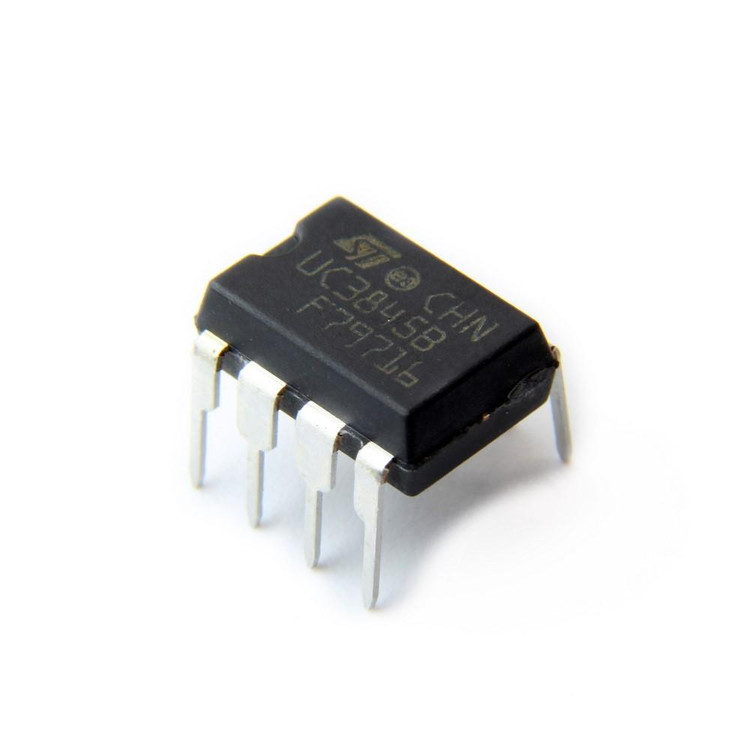

آی سی UC3845BN پکیج DIP-8

تراشه UC3845BN یک کنترلر PWM (مدولاسیون عرض پالس) با حالت جریان بالا (High-Performance Current Mode PWM Controller) است که توسط شرکت‌های معتبری مانند STMicroelectronics و ON Semiconductor تولید می‌شود. این تراشه به دلیل عملکرد بهینه، طراحی کم‌هزینه و قابلیت اطمینان بالا، یکی از محبوب‌ترین انتخاب‌ها برای طراحی منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC در کاربردهای صنعتی و تجاری است. UC3845BN با ویژگی‌های پیشرفته‌ای مانند مصرف جریان پایین، دقت بالا و انعطاف‌پذیری در طراحی، به مهندسان امکان می‌دهد تا سیستم‌های مدیریت توان کارآمد و پایدار را پیاده‌سازی کنند.

ویژگی‌های کلیدی

• کنترل حالت جریان (Current Mode Control): این ویژگی امکان تنظیم دقیق توان خروجی را فراهم می‌کند و پاسخ سریعی به تغییرات بار ارائه می‌دهد.

• نوسان‌ساز دقیق: مجهز به نوسان‌ساز اصلاح‌شده برای کنترل دقیق چرخه وظیفه (Duty Cycle) با فرکانس عملیاتی تا 500 کیلوهرتز.

• قفل ولتاژ پایین (UVLO): دارای قابلیت قفل ولتاژ پایین با جریان راه‌اندازی کمتر از 0.5 میلی‌آمپر، که باعث کاهش مصرف انرژی در حالت آماده‌به‌کار می‌شود.

• مرجع ولتاژ دقیق: مرجع ولتاژ داخلی 5 ولت با دقت بالا برای ورودی تقویت‌کننده خطا (Error Amplifier).

• مرحله خروجی توتم‌پل (Totem-Pole): توانایی هدایت مستقیم ماسفت‌های کانال N با جریان پیک بالا و حالت خاموش کم‌مصرف.

• محافظت در برابر جریان بیش از حد: مجهز به مقایسه‌گر PWM داخلی برای کنترل محدودیت جریان.

• پکیج DIP-8: طراحی فشرده و مناسب برای استفاده در بردهای مختلف.

کاربردها

تراشه UC3845BN به دلیل انعطاف‌پذیری و کارایی بالا در طیف وسیعی از کاربردها استفاده می‌شود:

• منابع تغذیه سوئیچینگ (SMPS): برای کامپیوترها، تلویزیون‌ها و تجهیزات صنعتی.

• مبدل‌های DC-DC: در سیستم‌های خودروسازی، مخابرات و الکترونیک صنعتی.

• شارژرهای باتری: برای مدیریت بهینه شارژ در دستگاه‌های قابل حمل.

• سیستم‌های روشنایی LED: برای کنترل دقیق جریان و ولتاژ در درایورهای LED.

• تجهیزات صنعتی و پزشکی: به دلیل قابلیت اطمینان و عملکرد پایدار.

مشخصات فنی

• ولتاژ تغذیه: 12 تا 25 ولت

• فرکانس نوسان‌ساز: 48 تا 500 کیلوهرتز

• جریان خروجی: تا 200 میلی‌آمپر

• مصرف جریان در حالت آماده‌به‌کار: کمتر از 0.5 میلی‌آمپر

• نوع پکیج: DIP-8

• دمای کاری: 0 تا 70 درجه سانتی‌گراد (برای کاربردهای صنعتی)

• وضعیت RoHS: سازگار با استانداردهای زیست‌محیطی (Ecopack2)

مزایای استفاده از UC3845BN

1. کارایی بالا: طراحی بهینه برای کاهش تلفات انرژی و افزایش راندمان سیستم.

2. انعطاف‌پذیری در طراحی: قابلیت استفاده در توپولوژی‌های مختلف مانند Boost، Flyback و Step-Up/Step-Down.

3. هزینه مقرون‌به‌صرفه: نیاز به حداقل قطعات خارجی، که هزینه تولید را کاهش می‌دهد.

4. قابلیت اطمینان: تولید شده توسط برندهای معتبر با استانداردهای کیفی بالا.

پرسش‌های متداول (FAQ)

1. تراشه UC3845BN برای چه نوع پروژه‌هایی مناسب است؟

تراشه UC3845BN برای پروژه‌هایی که نیاز به مدیریت توان با کارایی بالا دارند، مانند منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و درایورهای LED، ایده‌آل است. این تراشه به‌ویژه در کاربردهایی که نیاز به کنترل دقیق جریان و ولتاژ دارند، عملکرد بسیار خوبی ارائه می‌دهد.

2. آیا UC3845BN با ماسفت‌های کانال N سازگار است؟

بله، UC3845BN با مرحله خروجی توتم‌پل طراحی شده است که به‌طور خاص برای هدایت ماسفت‌های کانال N مناسب است. این ویژگی باعث می‌شود تا درایو کردن بارهای سنگین با حداقل تلفات امکان‌پذیر باشد.

3. چگونه می‌توان فرکانس کاری UC3845BN را تنظیم کرد؟

فرکانس کاری UC3845BN با استفاده از مقاومت و خازن متصل به پین نوسان‌ساز (RT/CT) قابل تنظیم است. با استفاده از فرمول ارائه‌شده در دیتاشیت، می‌توانید فرکانس را بین 48 تا 500 کیلوهرتز تنظیم کنید.

چرا UC3845BN را انتخاب کنیم؟

UC3845BN ترکیبی از عملکرد بالا، هزینه پایین و انعطاف‌پذیری در طراحی را ارائه می‌دهد که آن را به گزینه‌ای ایده‌آل برای مهندسان الکترونیک و طراحان سیستم‌های قدرت تبدیل کرده است. این تراشه با پشتیبانی از استانداردهای صنعتی و قابلیت اطمینان بالا، انتخابی مطمئن برای پروژه‌های حرفه‌ای است.

خرید UC3845BN

برای خرید تراشه UC3845BN با کیفیت اصلی و تضمین اصالت کالا، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت رقابتی و خدمات ارسال سریع ارائه می‌دهد.
