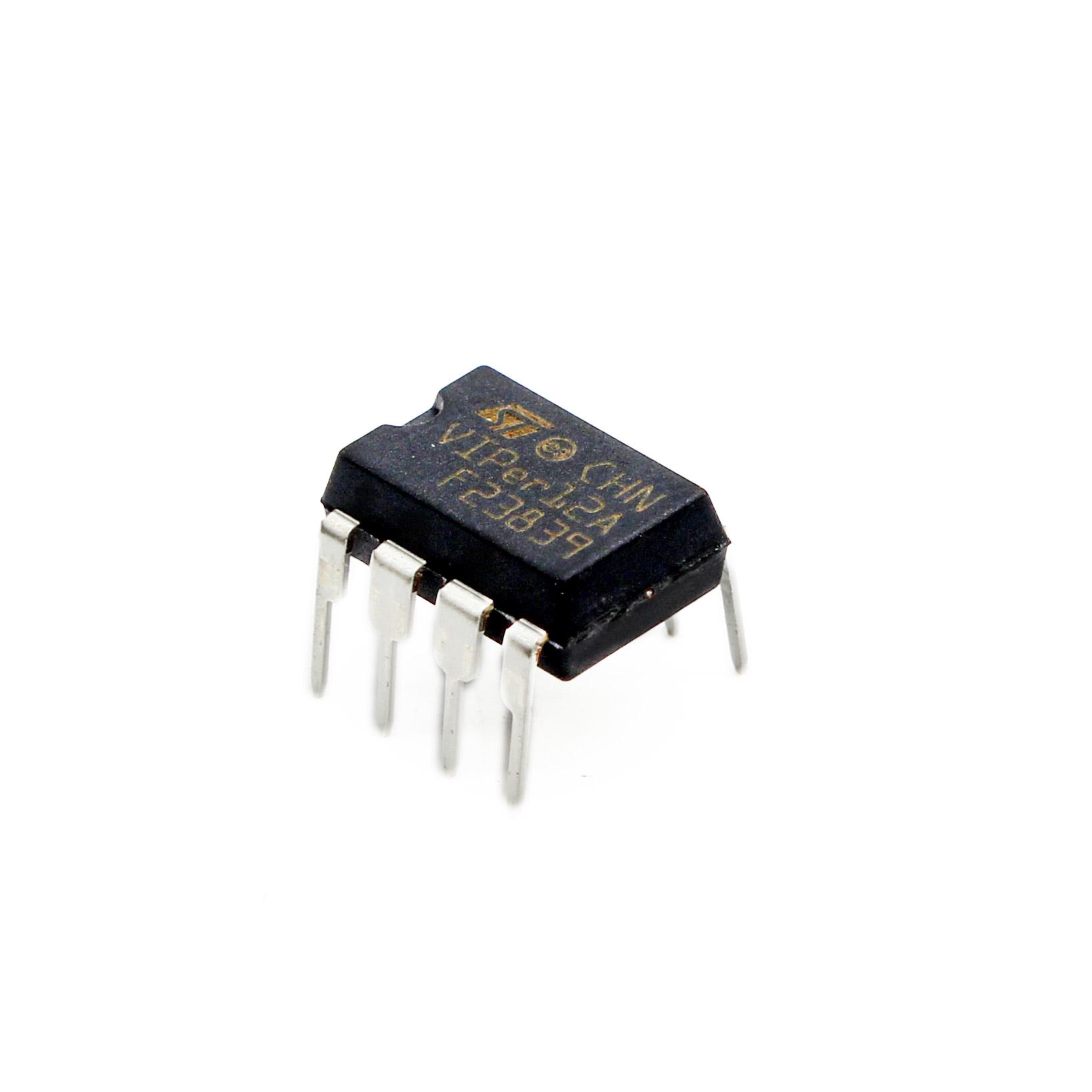

آی سی VIPER12A
VIPER12A
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:آی سی VIPER12A
نام کارخانهای: VIPER12A
فرکانس 60 کیلو هرتز
ولتاژ خروجی 730 ولت
توان خروجی 8 وات
حداکثر چرخه کار 16 درصد
توپولوژی PWM
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 9 ولت
بیشترین ولتاژ تغذیه 38 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: STMicroelectronics
پکیج: DIP-8
بستهبندی: Tube
عنوان گروه: AC/DC Converters
توضیحات: SMPS PRIMARY SWITCHER,9V..38V Low Power Off Line Smps Primary Switcher ;Fixed 60 KHz Switching , Vdd: 9V - 38V, Ifb:3mA
Frequency 60 kHz
Output Voltage 730 V
Output Power 8 W
Duty Cycle - Max 16 %
Topology PWM
Mounting Style Through Hole
Supply Voltage (Min) 9 V
Supply Voltage (Max) 38 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 150 C°
Brand STMicroelectronics
Package DIP-8
نقد و بررسی
VIPER12A یک آیسی کنترلکننده منبع تغذیه سوئیچینگ (SMPS) پیشرفته از شرکت STMicroelectronics است که بهطور خاص برای کاربردهای کممصرف طراحی شده است. این آیسی ترکیبی از یک کنترلکننده PWM (مدولاسیون پهنای پالس) با حالت جریان و یک MOSFET قدرت ولتاژ بالا در یک تراشه واحد است. این ویژگی، VIPER12A را به یک راهحل ایدهآل برای طراحی منابع تغذیه آفلاین با راندمان بالا، ابعاد کوچک و هزینه بهینه تبدیل کرده است.
ویژگیهای کلیدی VIPER12A
- راندمان بالا: با استفاده از کنترلکننده PWM در حالت جریان و MOSFET داخلی، این آیسی تبدیل ولتاژ AC (از 85V تا 265V) به ولتاژ DC با خروجی پایدار (مانند 5V یا 12V) را با راندمان بالا انجام میدهد.
- طراحی کمحجم: ادغام کنترلکننده و MOSFET در یک تراشه، نیاز به قطعات خارجی را کاهش داده و امکان طراحی منابع تغذیه با ابعاد کوچکتر را فراهم میکند.
- محافظتهای پیشرفته: این آیسی مجهز به ویژگیهایی نظیر حفاظت در برابر اضافهولتاژ (OVP)، اضافهبار (OLP) و اضافهدما (OTP) است که ایمنی و پایداری سیستم را تضمین میکند.
- مصرف توان پایین: حالت burst mode خودکار در شرایط بار کم، مصرف انرژی را به حداقل میرساند و این آیسی را برای کاربردهای آمادهبهکار (standby) ایدهآل میکند.
- کاربردهای گسترده: مناسب برای شارژرهای باتری، منابع تغذیه آمادهبهکار برای تلویزیونها یا مانیتورها، منابع تغذیه کمکی برای کنترل موتور، روشنایی LED، لوازم خانگی و دستگاههای IoT.
کاربردهای VIPER12A
- شارژرهای باتری: مناسب برای شارژرهای کممصرف با طراحی ساده و ایمن.
- منابع تغذیه آمادهبهکار: ایدهآل برای دستگاههایی مانند تلویزیون، مانیتور و ستتاپباکسها که نیاز به مصرف توان پایین در حالت آمادهبهکار دارند.
- روشنایی LED: به دلیل راندمان بالا و قابلیت تنظیم ولتاژ، برای درایورهای LED بسیار مناسب است.
- دستگاههای IoT و الکترونیک مصرفی: برای تغذیه دستگاههای کممصرف مانند سنسورها، میکروکنترلرها و نمایشگرها.
- منابع تغذیه صنعتی: در سیستمهای کنترلی و منابع تغذیه کمکی برای کاربردهای صنعتی.
چرا VIPER12A انتخاب حرفهایهاست؟
VIPER12A با ترکیب عملکرد بالا، قابلیت اطمینان و انعطافپذیری، به مهندسان امکان میدهد تا منابع تغذیهای با طراحی ساده، هزینه پایین و کارایی بالا بسازند. این آیسی بهویژه برای پروژههایی که نیاز به تبدیل ولتاژ AC به DC با حداقل قطعات خارجی دارند، بسیار مناسب است. همچنین، پشتیبانی از دامنه وسیع ولتاژ ورودی (85V تا 265V) آن را برای استفاده در بازارهای جهانی ایدهآل میکند.
سوالات متداول (FAQ)
- VIPER12A برای چه نوع پروژههایی مناسب است؟
VIPER12A برای پروژههای کممصرف که نیاز به منبع تغذیه سوئیچینگ با راندمان بالا دارند، مناسب است. این شامل شارژرهای باتری، منابع تغذیه آمادهبهکار، درایورهای LED و دستگاههای IoT میشود. این آیسی برای خروجیهای 5V یا 12V با جریان حداکثر 200mA طراحی شده است. - آیا VIPER12A نیاز به ترانسفورماتور دارد؟
خیر، VIPER12A میتواند در طراحیهای بدون ترانسفورماتور (transformerless) استفاده شود، اما برای ایمنی بیشتر در برابر شوکهای الکتریکی، توصیه میشود از ترانسفورماتور ایزوله در کاربردهایی که به خط AC متصل هستند، استفاده کنید. - چگونه میتوان از ویژگیهای حفاظتی VIPER12A بهرهمند شد؟
VIPER12A دارای حفاظتهای داخلی مانند اضافهولتاژ، اضافهبار و اضافهدما است. برای استفاده بهینه، باید مدار را طبق دیتاشیت و یادداشتهای کاربردی (Application Notes) طراحی کنید تا این ویژگیها بهطور خودکار فعال شوند.
خرید VIPER12A از فروشگاه معتبر
برای تهیه آیسی VIPER12A با کیفیت اصلی و اطمینان از اصالت کالا، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی با ارائه محصولات معتبر و خدمات پشتیبانی قوی، گزینهای مطمئن برای خرید قطعات مورد نیاز پروژههای حرفهای شماست. همین حالا به E366.ir سر بزنید و VIPER12A را با بهترین قیمت تهیه کنید!
