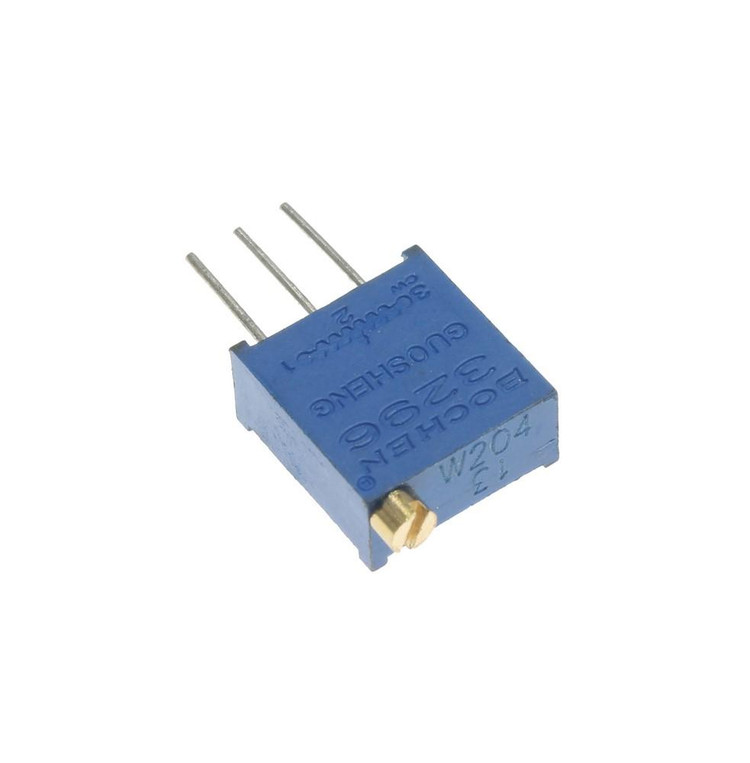

مولتی ترن 200 کیلو اهم ایستاده
مقاومت
200KR
پکیج
Square
توان
500mW
دقت
10%
تعداد دور
25
نام قطعه: 3296W-1-204LF
نام کارخانهای: 3296W-1-204
تعداد در بسته: 50 عدد
برند: Chengdu Guosheng Technology
پکیج: Square
بستهبندی: Tube
عنوان گروه: Trimmer Resistors - Through Hole
دیتاشیت: 3296W-1-204LF
مقاومت 200 کیلو اهم
توان (وات) 500 میلی وات
دقت 10 درصد
مقدار ولتاژ DC 300 ولت
تعداد دور 25 دور
ضریب دمایی 100 ضریب دمایی
نوع تنظیم Top Slot
نوع قرار گیری PC Pin
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات: مقاومت مولتی ترن ایستاده 25 دوره 200 کیلو اهم Multiturn Cermet Trimming Potentiometer ; Resistance Value : 200KOhm , Power Rate : 1/2W , Tolerance : ±10%,Adjustment Angle : 25turn
Resistance 200 kΩ
Power Rating 500 mW
Tolerance 10 %
Voltage Rating DC 300 V
Number of Turns 25 Turn
Temperature Coefficient (Min) 100 PPM/°C
Adjustment Top Slot
Termination Style PC Pin
Mounting Style PCB Mount
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +150 C°
Brand Chengdu Guosheng Technology
Package Square
مقاومت مولتی ترن ایستاده 25 دوره 200 کیلو اهم
توضیحات فنی:
مقاومت مولتی ترن ایستاده با مقدار مقاومت 200 کیلو اهم، یک قطعه الکترونیکی دقیق و قابل تنظیم است که برای کاربردهای مختلف در مدارهای الکترونیکی استفاده میشود. این مقاومت از نوع Cermet Trimming Potentiometer است که به دلیل دقت بالا و قابلیت تنظیم چند دور (25 دوره)، گزینهای ایدهآل برای تنظیم دقیق پارامترهای الکترونیکی محسوب میشود.
مشخصات کلیدی:
-
مقدار مقاومت: 200 کیلو اهم (200KΩ)
-
توان مجاز: 1/2 وات (0.5W)
-
تلرانس: ±10%
-
زاویه تنظیم: 25 دور (25 Turn)
-
نوع: Cermet Trimming Potentiometer
ویژگیهای اصلی:
-
دقت بالا: با قابلیت تنظیم 25 دور، امکان تنظیم بسیار دقیق مقاومت فراهم میشود.
-
پایداری عالی: ساختار Cermet باعث پایداری طولانیمدت و مقاومت در برابر تغییرات دما و رطوبت میشود.
-
توان مجاز مناسب: با توان 0.5 وات، برای استفاده در مدارهای با توان متوسط ایدهآل است.
-
تلرانس قابل قبول: تلرانس ±10% اطمینان میدهد که مقاومت در محدوده مشخص شده عمل میکند.
کاربردها:
-
تنظیم ولتاژ و جریان: در منابع تغذیه و مدارهای کنترل.
-
کالیبراسیون: در دستگاههای اندازهگیری و آزمایشگاهی.
-
کنترل دقیق: در سیستمهای صوتی، نورپردازی و سایر تجهیزات الکترونیکی.
-
صنایع مختلف: از جمله مخابرات، پزشکی، خودرو و صنایع نظامی.
مزایا:
-
طول عمر بالا: به دلیل ساختار مقاوم و مواد با کیفیت.
-
تنظیم آسان: با مکانیزم چند دور، تنظیم دقیق به سادگی انجام میشود.
-
سازگاری گسترده: قابل استفاده در انواع مدارهای آنالوگ و دیجیتال.
نکات مهم:
-
قبل از نصب، اطمینان حاصل کنید که ولتاژ و جریان اعمالی از محدوده مجاز فراتر نرود.
-
برای افزایش طول عمر، از قرار دادن مقاومت در محیطهای با دمای بسیار بالا یا رطوبت شدید خودداری کنید.
جمعبندی:
مقاومت مولتی ترن ایستاده 200 کیلو اهم با قابلیت تنظیم 25 دور، یک انتخاب ایدهآل برای مهندسان و طراحان مدارهای الکترونیکی است که به دنبال دقت و پایداری بالا هستند. این محصول با کیفیت ساخت عالی و کاربردهای گسترده، میتواند نیازهای شما در پروژههای مختلف را برآورده کند.
