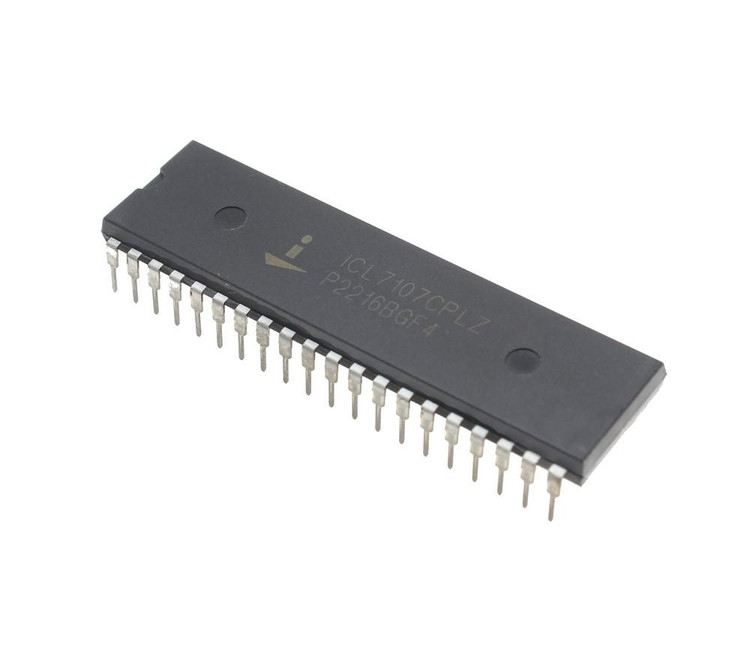

آیسی ICL7107CPLZ
ICL7107CPLZ
ندارد - کالای مشابه اصل ©️
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
98,880 تومان
مشاهده محصول در سبد خرید
آیسی ICL7107CPLZ از محصولات برجسته شرکت Renesas Electronics (قبلاً Intersil) است که به عنوان یک مبدل آنالوگ به دیجیتال (ADC) با دقت 3.5 رقمی طراحی شده است. این آیسی برای کاربردهایی که نیاز به نمایش دقیق داده‌های آنالوگ بر روی نمایشگرهای LED یا LCD دارند، گزینه‌ای ایده‌آل محسوب می‌شود. با ویژگی‌های منحصربه‌فرد و عملکرد قابل اعتماد، ICL7107CPLZ در پروژه‌های صنعتی، ابزارهای اندازه‌گیری، و تجهیزات الکترونیکی پیشرفته کاربرد گسترده‌ای دارد.
ویژگی‌های کلیدی ICL7107CPLZ
-
دقت بالا: این آیسی قادر به تبدیل سیگنال‌های آنالوگ به دیجیتال با رزولوشن 3.5 رقمی (تا 2000 مقدار) است، که آن را برای کاربردهای دقیق مانند ولت‌مترهای دیجیتال و آمپرمترها مناسب می‌کند.
-
پشتیبانی از نمایشگر LED: ICL7107CPLZ به‌طور مستقیم درایورهای نمایشگر LED را پشتیبانی می‌کند، بنابراین نیازی به مدارهای فعال اضافی برای نمایش نیست.
-
مصرف توان پایین: با مصرف توان کمتر از 10 میلی‌وات، این آیسی برای دستگاه‌های کم‌مصرف و قابل حمل ایده‌آل است.
-
نویز پایین: با نویز کمتر از 15 میکروولت پیک-تو-پیک، داده‌های خروجی بسیار پایدار و قابل اعتمادی ارائه می‌دهد.
-
ورودی تفاضلی واقعی: امکان اندازه‌گیری دقیق سیگنال‌های تفاضلی با محدوده ولتاژ مشترک گسترده (تا 1 ولت از هر منبع تغذیه).
-
کلاک و مرجع داخلی: مجهز به کلاک داخلی و مرجع ولتاژ، که نیاز به قطعات خارجی را کاهش می‌دهد.
-
دمای عملیاتی گسترده: عملکرد پایدار در بازه دمایی 0 تا 70 درجه سانتی‌گراد.
-
پکیج DIP-40: بسته‌بندی 40 پین از نوع Through-Hole که نصب و استفاده در پروژه‌های مختلف را آسان می‌کند.
-
سازگاری RoHS: این محصول بدون سرب و سازگار با استانداردهای زیست‌محیطی است.
کاربردهای ICL7107CPLZ
آیسی ICL7107CPLZ در طیف وسیعی از کاربردهای الکترونیکی استفاده می‌شود، از جمله:
-
ابزارهای اندازه‌گیری دیجیتال: مانند مولتی‌مترها، ولت‌مترها، و آمپرمترهای دیجیتال.
-
سیستم‌های نمایش صنعتی: برای نمایش داده‌های دقیق در پنل‌های کنترل صنعتی.
-
دستگاه‌های پزشکی: در تجهیزات مانیتورینگ پزشکی که نیاز به دقت بالا دارند.
-
پروژه‌های آموزشی و تحقیقاتی: به دلیل سهولت استفاده و عملکرد قابل اعتماد، در آزمایشگاه‌های الکترونیک و پروژه‌های دانشگاهی بسیار محبوب است.
مشخصات فنی
|
پارامتر |
مقدار |
|---|---|
|
رزولوشن |
3.5 رقمی |
|
نرخ نمونه‌برداری |
3 نمونه در ثانیه (SPS) |
|
ولتاژ تغذیه |
5 ولت (تک‌منبع) |
|
جریان ورودی |
1 پیکوآمپر (معمولی) |
|
محدوده دمای عملیاتی |
0 تا 70 درجه سانتی‌گراد |
|
نوع بسته‌بندی |

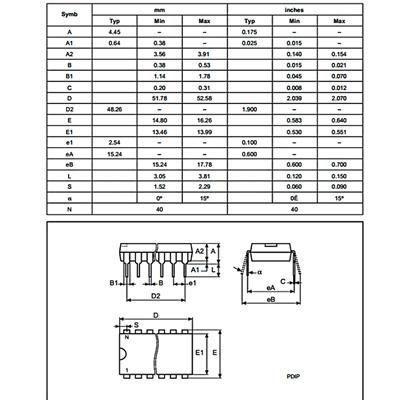

DIP-40 (0.600 اینچ، 15.24 میلی‌متر) |
|
وزن |
0.210004 اونس |
چرا ICL7107CPLZ انتخاب حرفه‌ای‌هاست؟
این آیسی ترکیبی از دقت، کارایی و سهولت استفاده را ارائه می‌دهد. با حذف نیاز به قطعات فعال اضافی و ارائه پایداری بالا در نمایش داده‌ها، ICL7107CPLZ به مهندسان و طراحان الکترونیک کمک می‌کند تا سیستم‌هایی با عملکرد بالا و هزینه کم طراحی کنند. همچنین، سازگاری آن با استانداردهای زیست‌محیطی و قابلیت اطمینان در شرایط مختلف، آن را به گزینه‌ای مطمئن برای پروژه‌های حرفه‌ای تبدیل کرده است.
سوالات متداول (FAQ)
1. آیا ICL7107CPLZ می‌تواند جایگزین ICL7107CPL شود؟
بله، ICL7107CPLZ نسخه بدون سرب (Pb-Free) و سازگار با استاندارد RoHS مدل ICL7107CPL است و به عنوان جایگزین عملکردی کامل برای آن عمل می‌کند. با این حال، قبل از جایگزینی، اطمینان حاصل کنید که مشخصات و نیازهای پروژه شما با این نسخه سازگار است.
2. آیا این آیسی برای نمایشگرهای LCD نیز مناسب است؟
ICL7107CPLZ به‌طور خاص برای نمایشگرهای LED طراحی شده است، اما نسخه مشابه آن یعنی ICL7106CPLZ برای نمایشگرهای LCD مناسب‌تر است. اگر قصد استفاده از LCD دارید، پیشنهاد می‌شود از مدل ICL7106CPLZ استفاده کنید.
3. چگونه می‌توانم از نویز پایین این آیسی در پروژه‌هایم بهره ببرم؟
برای بهره‌برداری از ویژگی نویز پایین (کمتر از 15μVp-p)، اطمینان حاصل کنید که طراحی PCB شما بهینه است، از خازن‌های بای‌پس مناسب در نزدیکی پین‌های تغذیه استفاده کنید و از تداخل الکترومغناطیسی (EMI) در محیط پروژه جلوگیری کنید.
