پیزو الکتریک قطر 20 میلی متر

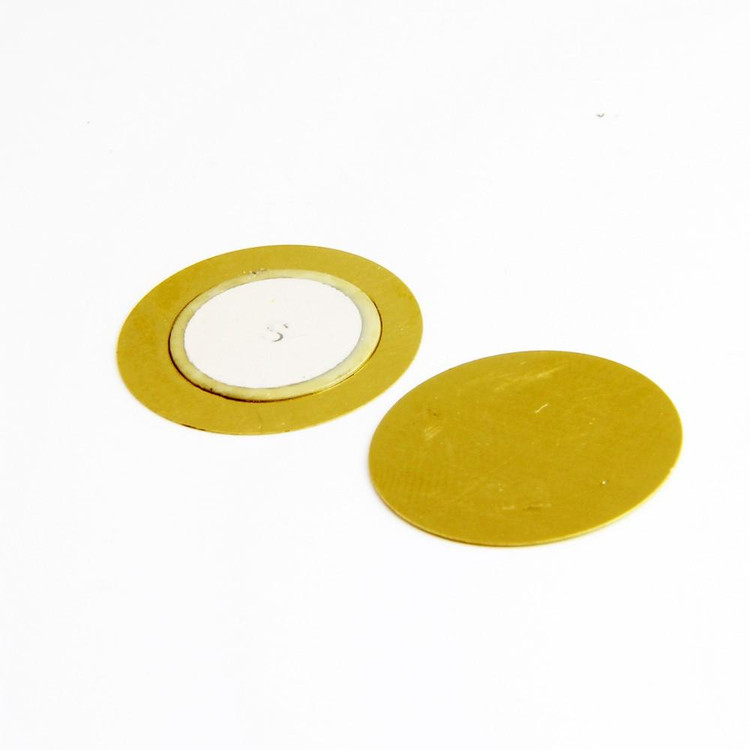

دیسک پیزو buzzer 20 میلی‌متری یک قطعه الکترونیکی پیشرفته است که بر پایه اصل پیزوالکتریک عمل می‌کند. این قطعه با قطر 20 میلی‌متر، طراحی فشرده و عملکردی قابل اعتماد ارائه می‌دهد و برای کاربردهای متنوعی از جمله تولید صدا، حسگرهای لرزشی و میکروفون‌های تماسی مناسب است. ساختار این دیسک شامل یک صفحه سرامیکی پیزوالکتریک است که به یک دیافراگم فلزی نازک (معمولاً از جنس برنج یا مس) متصل شده و با اعمال ولتاژ الکتریکی، ارتعاشاتی تولید می‌کند که منجر به ایجاد صدا می‌شود.

این محصول به دلیل مصرف انرژی پایین (کمتر از 30 میلی‌آمپر حتی در فرکانس‌های بالا)، دوام بالا و توانایی کار در محدوده ولتاژ گسترده (3 تا 250 ولت) نسبت به buzzerهای مغناطیسی برتری دارد. همچنین، این دیسک با تولید سطح فشار صوتی بالا، برای کاربردهایی که نیاز به هشدارهای صوتی قوی دارند، ایده‌آل است.

ویژگی‌های کلیدی

• قطر 20 میلی‌متر: اندازه فشرده برای استفاده در فضاهای محدود.

• فرکانس رزونانس: معمولاً در محدوده 2 تا 10 کیلوهرتز، با فرکانس بهینه حدود 4 کیلوهرتز برای حداکثر بلندی صدا.

• مصرف انرژی پایین: مناسب برای دستگاه‌های باتری‌محور.

• ولتاژ عملیاتی گسترده: 3 تا 30 ولت برای مدل‌های استاندارد، با امکان پشتیبانی تا 250 ولت در برخی مدل‌ها.

• ساختار مقاوم: صفحه سرامیکی پیزوالکتریک متصل به دیافراگم فلزی (معمولاً برنج) برای دوام و کارایی بالا.

• کاربردهای چندمنظوره: مناسب برای buzzerها، حسگرهای لرزشی، میکروفون‌های تماسی و درام‌های الکترونیکی.

کاربردها

دیسک پیزو 20 میلی‌متری در طیف گسترده‌ای از پروژه‌های الکترونیکی و صنعتی کاربرد دارد:

• سیستم‌های هشدار: استفاده در آلارم‌های امنیتی، تایمرها و دستگاه‌های اعلام خطر.

• الکترونیک مصرفی: تولید صدا در اسباب‌بازی‌ها، تلفن‌ها، کامپیوترها و دستگاه‌های بازی.

• پروژه‌های DIY: ایده‌آل برای ساخت درام‌های الکترونیکی، حسگرهای لمسی و میکروفون‌های تماسی.

• اتوماسیون خودرو: هشدارهای صوتی در خودروها.

• دستگاه‌های پزشکی: استفاده در تجهیزات جنینی و حسگرهای پزشکی.

مزایا

• راندمان بالا: مصرف انرژی پایین‌تر نسبت به buzzerهای مغناطیسی (30 تا 100 میلی‌آمپر).

• انعطاف‌پذیری صوتی: توانایی تولید صداهای متنوع از تک‌صدا تا ملودی‌های پیچیده.

• طراحی ساده و فشرده: مناسب برای ادغام در دستگاه‌های کوچک.

• قابلیت اطمینان بالا: عملکرد پایدار در شرایط مختلف دمایی (-20 تا +70 درجه سانتی‌گراد).

مشخصات فنی

• قطر دیسک: 20 میلی‌متر

• ضخامت: حدود 0.33 میلی‌متر (بسته به مدل)

• فرکانس رزونانس: 6.5 کیلوهرتز (استاندارد) یا 2.6 ± 0.5 کیلوهرتز (برخی مدل‌ها)

• مقاومت رزونانس: حداکثر 500 اهم

• ظرفیت: 40000 پیکوفاراد ± 30% در 100 هرتز

• ولتاژ ورودی: حداکثر 30 ولت پیک‌به‌پیک (استاندارد)

• جنس پایه: برنج یا مس

• دمای کاری: -20 تا +70 درجه سانتی‌گراد

• دمای نگهداری: -30 تا +80 درجه سانتی‌گراد

نکات نصب و استفاده

برای استفاده بهینه از دیسک پیزو 20 میلی‌متری، رعایت نکات زیر ضروری است:

1. اتصال صحیح قطبیت: دیسک‌های پیزو قطبیت دارند؛ بخش سرامیکی معمولاً ترمینال مثبت و بخش فلزی (برنج یا مس) ترمینال منفی است. اتصال نادرست می‌تواند مانع تولید صدا شود.

2. لحیم‌کاری با دقت: به دلیل حساسیت صفحه سرامیکی، از لحیم‌کاری بیش از حد یا حرارت بالا خودداری کنید. استفاده از چسب رسانا می‌تواند جایگزین مناسبی باشد.

3. اتصال به مدار: برای حداکثر بلندی صدا، از سیگنال موج مربعی با فرکانس 4 کیلوهرتز استفاده کنید. برای صدای بلندتر، می‌توانید از درایو تفاضلی (اتصال هر دو پین به میکروکنترلر و تعویض حالت بالا/پایین) استفاده کنید.

4. نصب: این دیسک‌ها می‌توانند با چسب یا پیچ در جای خود ثابت شوند. برخی مدل‌ها دارای چسب خودکار یا سوراخ‌های نصب هستند.

سوالات متداول (FAQ)

1. دیسک پیزو 20 میلی‌متری چه نوع صداهایی می‌تواند تولید کند؟

دیسک پیزو 20 میلی‌متری می‌تواند صداهای متنوعی از جمله تک‌صدا (مونوتون)، زنگ‌ها، هشدارها و حتی ملودی‌های ساده تولید کند. فرکانس بهینه برای بلندی صدا حدود 4 کیلوهرتز است، اما در محدوده 2 تا 10 کیلوهرتز نیز به خوبی عمل می‌کند.

2. آیا این دیسک برای پروژه‌های DIY مناسب است؟

بله، این دیسک به دلیل اندازه فشرده، مصرف انرژی پایین و انعطاف‌پذیری در کاربردها، گزینه‌ای عالی برای پروژه‌های DIY مانند ساخت درام‌های الکترونیکی، حسگرهای لمسی و buzzerهای هشدار است. با این حال، نیاز به لحیم‌کاری دقیق دارد.

3. چگونه می‌توان دیسک پیزو را به مدار متصل کرد؟

برای اتصال، ترمینال سرامیکی (مثبت) و ترمینال فلزی (منفی) را شناسایی کنید. سپس، آن را به یک منبع سیگنال موج مربعی (3 تا 30 ولت پیک‌به‌پیک) متصل کنید. برای صدای بلندتر، از درایو تفاضلی با میکروکنترلر استفاده کنید.
