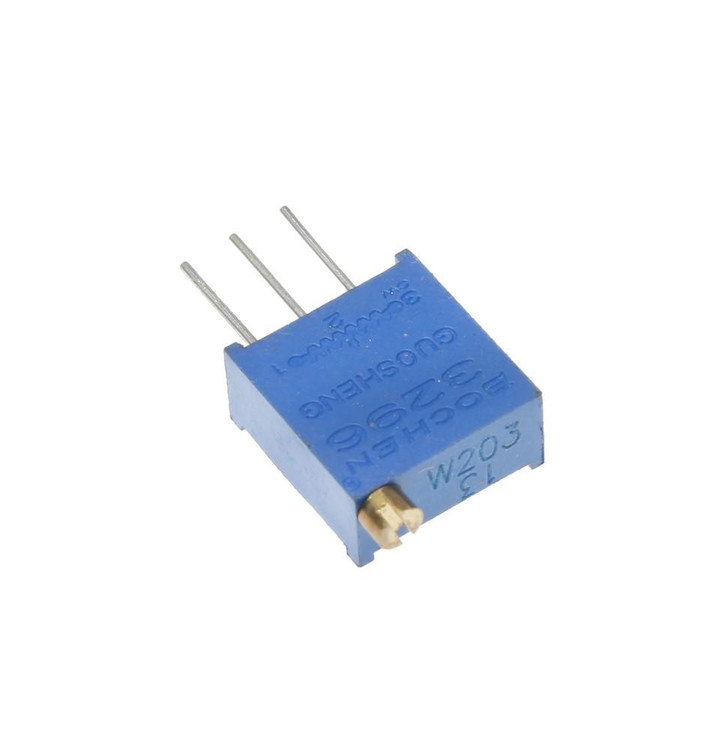

مقاومت مولتی ترن ایستاده 25 دوره 20 کیلو اهم 0.5 وات 10 درصد 3296W-1-203LF
نام قطعه: 3296W-1-203LF
نام کارخانهای: 3296W-1-203
تعداد در بسته: 50 عدد
برند: Chengdu Guosheng Technology
پکیج: Square
بستهبندی: Tube
عنوان گروه: Trimmer Resistors - Through Hole
دیتاشیت: 3296W-1-203LF
مقاومت 20 کیلو اهم
توان (وات) 500 میلی وات
دقت 10 درصد
مقدار ولتاژ DC 300 ولت
تعداد دور 25 دور
ضریب دمایی 100 ضریب دمایی
نوع تنظیم Top Slot
نوع قرار گیری PC Pin
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات: مقاومت مولتی ترن ایستاده 25 دوره 20 کیلو اهم Multiturn Cermet Trimming Potentiometer ; Resistance Value : 20KOhm , Power Rate : 1/2W , Tolerance : ±10%,Adjustment Angle : 25turn
Resistance 20 kΩ
Power Rating 500 mW
Tolerance 10 %
Voltage Rating DC 300 V
Number of Turns 25 Turn
Temperature Coefficient (Min) 100 PPM/°C
Adjustment Top Slot
Termination Style PC Pin
Mounting Style PCB Mount
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +150 C°
Brand Chengdu Guosheng Technology
Package Square
مقاومت مولتی ترن ایستاده 25 دوره 20 کیلو اهم (Multiturn Cermet Trimming Potentiometer)
ویژگیهای کلیدی:
-
مقاومت اسمی: 20 کیلو اهم
-
توان مجاز: 1/2 وات (0.5W)
-
تلرانس مقاومت: ±10%
-
زاویه تنظیم: 25 دوره (چرخش)
-
نوع: Cermet (سرامیک و فلز)
توضیحات محصول:
مقاومت مولتی ترن ایستاده 20 کیلو اهم یک قطعه الکترونیکی دقیق و قابل تنظیم است که برای تنظیم دقیق مقاومت در مدارهای الکترونیکی استفاده میشود. این مقاومتها بهدلیل دقت بالا و قابلیت تنظیم چند دور (25 دوره)، گزینهای ایدهآل برای کاربردهایی هستند که نیاز به تنظیمهای ظریف و دقیق دارند.
مواد تشکیلدهنده:
این مقاومت از جنس Cermet ساخته شده است که ترکیبی از سرامیک و فلز است. این مواد باعث میشوند مقاومت در برابر حرارت و سایش مقاومت بالایی داشته باشد و طول عمر بیشتری را ارائه دهد.
کاربردها:
-
الکترونیک صنعتی: در دستگاههای اندازهگیری و کنترل فرآیندهای صنعتی.
-
تجهیزات پزشکی: در دستگاههای پزشکی که نیاز به تنظیمات دقیق دارند.
-
مخابرات: در تجهیزات ارتباطی برای تنظیم سیگنالها.
-
مصارف عمومی: در مدارهای الکترونیکی که نیاز به تنظیم مقاومت با دقت بالا دارند.
مزایا:
-
دقت بالا: با 25 دوره چرخش، امکان تنظیم بسیار دقیق مقاومت فراهم میشود.
-
پایداری: مواد Cermet باعث پایداری طولانیمدت و مقاومت در برابر تغییرات دما میشوند.
-
قابلیت اطمینان: طراحی مستحکم و مقاوم در برابر شرایط سخت محیطی.
نکات فنی:
-
توان مجاز: 0.5 وات، که برای اکثر کاربردهای عمومی کافی است.
-
تلرانس: ±10%، که نشاندهنده دقت قابل قبول در تنظیم مقاومت است.
-
زاویه تنظیم: 25 دوره چرخش، که امکان تنظیم بسیار دقیق را فراهم میکند.
جمعبندی:
مقاومت مولتی ترن ایستاده 20 کیلو اهم با قابلیت تنظیم 25 دوره، یک انتخاب ایدهآل برای کاربردهایی است که نیاز به دقت و پایداری بالا دارند. با مواد Cermet و طراحی مستحکم، این مقاومتها در شرایط سخت نیز عملکرد قابل اطمینانی ارائه میدهند.
