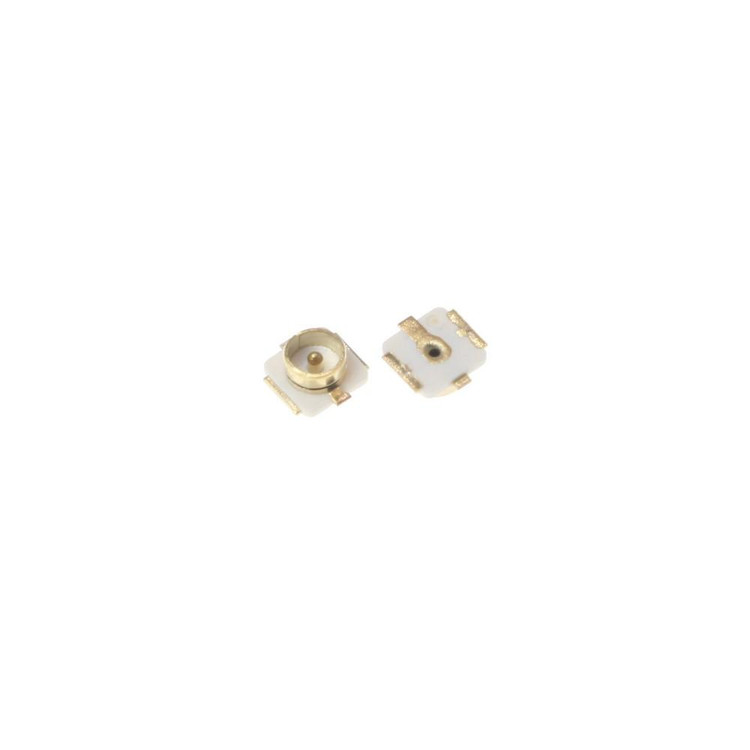

کانکتور UFL R SMT

UFL R SMT
برند:CHINA
ندارد - کالای اصل 🏅
10,307
توضیحات

نام قطعه: UFL-R-SMT
نام کارخانه‌ای: UFL-R-SMT
حداکثر فرکانس 6 گیگا هرتز
امپدانس 50 اهم
نوع Coaxial Connector
نوع قرار گیری Solder
نوع نصب روی برد SMD/SMT
تعداد در بسته: 4500 عدد
برند: CHINA
پکیج: Connector
بسته‌بندی: Tape & Reel
عنوان گروه: RF Connectors / Coaxial Connectors
Maximum Frequency 6 GHz
Impedance 50 Ω
Type Coaxial Connector
Termination Style Solder
Mounting Style SMD/SMT
Brand CHINA
Package Connector

نقد و بررسی

کانکتور U.FL-R-SMT از محصولات برجسته شرکت Hirose Electric، یکی از پیشگامان صنعت اتصالات الکترونیکی، است که به‌طور ویژه برای کاربردهای فرکانس بالا و دستگاه‌های کوچک طراحی شده است. این کانکتور کواکسیال سطحی (Surface Mount) با ویژگی‌های منحصربه‌فرد خود، راه‌حلی ایده‌آل برای اتصالات RF در تجهیزات الکترونیکی پیشرفته ارائه می‌دهد. در ادامه به بررسی مشخصات فنی، کاربردها و مزایای این محصول می‌پردازیم.

مشخصات فنی

  • فرکانس کاری: پشتیبانی از فرکانس‌های DC تا 6 گیگاهرتز، مناسب برای انتقال سیگنال‌های پرسرعت.

  • امپدانس: 50 اهم، که عملکرد پایدار و قابل اعتمادی را در اتصالات RF تضمین می‌کند.

  • طراحی کم‌حجم: ارتفاع جفت‌شده تنها 1.9 تا 2.4 میلی‌متر، ایده‌آل برای دستگاه‌های با فضای محدود.

  • اتصال ایمن: مجهز به قفل لمسی (Tactile Lock) برای اطمینان از اتصال محکم و قابلیت جداسازی آسان با ابزار مخصوص.

  • مقاومت در برابر نویز: طراحی مقاوم در برابر نویز برای سیگنال‌دهی تفاضلی ولتاژ پایین (LVDS).

  • مواد باکیفیت: استفاده از روکش طلا برای تماس‌ها و بدنه برنجی برای دوام و عملکرد بهینه.

کاربردها

کانکتور U.FL-R-SMT به دلیل ابعاد کوچک، وزن سبک و عملکرد فرکانس بالا، در صنایع مختلف کاربرد گسترده‌ای دارد:

  • ارتباطات بی‌سیم: استفاده در ماژول‌های وای‌فای، بلوتوث، GPS و Mini-PCI.

  • تجهیزات مخابراتی: مناسب برای ایستگاه‌های پایه ارتباطی و دستگاه‌های موبایل.

  • ابزارهای اندازه‌گیری الکترونیکی: ایده‌آل برای تجهیزات دقیق مانند ابزارهای تست فرکانس بالا.

  • اتوماسیون صنعتی: استفاده در رباتیک، رابط‌های ماشینی و سیستم‌های بینایی ماشین.

  • دستگاه‌های پزشکی: مناسب برای تجهیزات پزشکی قابل‌حمل و سیستم‌های نظارتی با نیاز به اتصالات مطمئن.

مزایا

  • مینیاتوری و سبک‌وزن: طراحی فوق‌کوچک این کانکتور، آن را برای دستگاه‌های مدرن و قابل‌حمل ایده‌آل می‌کند.

  • عملکرد بالا: پشتیبانی از فرکانس‌های بالا و انتقال سیگنال با کیفیت، حتی در محیط‌های پرنویز.

  • نصب آسان: فناوری نصب سطحی (SMT) امکان ادغام سریع و دقیق در مدارهای چاپی (PCB) را فراهم می‌کند.

  • دوام بالا: طراحی مقاوم در برابر لرزش و تغییرات دمایی، مناسب برای شرایط سخت صنعتی.

سوالات متداول (FAQ)

  1. کانکتور U.FL-R-SMT برای چه نوع کاربردهایی مناسب است؟
    این کانکتور برای کاربردهای فرکانس بالا در دستگاه‌های کوچک مانند تلفن‌های همراه، ماژول‌های وای‌فای، GPS، تجهیزات پزشکی و سیستم‌های اتوماسیون صنعتی طراحی شده است. ابعاد کوچک و عملکرد بالای آن، این محصول را برای پروژه‌های پیشرفته مناسب می‌کند.

  2. آیا کانکتور U.FL-R-SMT ضدآب است؟
    خیر، این کانکتور به‌طور خاص ضدآب نیست، اما نسخه‌هایی از کانکتورهای Hirose با استاندارهای IP67/IP68 برای کاربردهای مقاوم در برابر آب و گردوغبار موجود است. برای اطلاعات بیشتر، با تأمین‌کننده تماس بگیرید.

  3. چگونه می‌توان کانکتور U.FL-R-SMT را از مدار جدا کرد؟
    این کانکتور دارای قفل لمسی است که اتصال محکمی فراهم می‌کند. برای جداسازی، از ابزار مخصوص جداکننده Hirose استفاده کنید تا از آسیب به کان pitch یا برد جلوگیری شود.

خرید از E366.ir

برای تهیه کانکتور U.FL-R-SMT با کیفیت اصلی و قیمت رقابتی، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با تضمین اصالت کالا و خدمات پشتیبانی حرفه‌ای ارائه می‌دهد. همین حالا از E366.ir بازدید کنید و نیازهای پروژه‌های خود را تأمین کنید!
