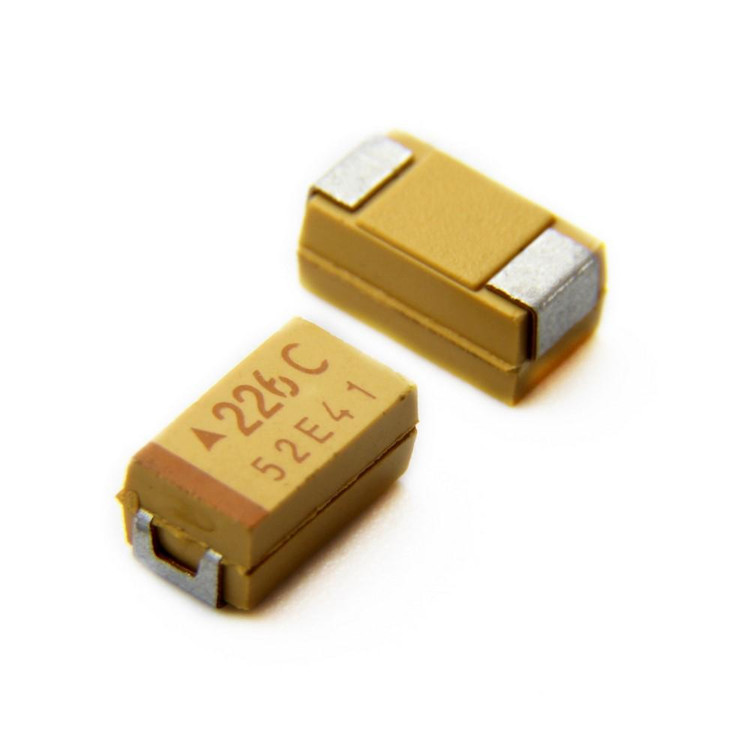

خازن تانتال 22UF 16V SMD پکیج C – راهنمای کامل خرید و مشخصات فنی

در دنیای الکترونیک مدرن، خازن تانتال 22UF 16V SMD پکیج C یکی از پرکاربردترین قطعات در مدارهای دیجیتال و آنالوگ به شمار می‌رود. این خازن با ظرفیت 22 میکروفاراد، ولتاژ نامی 16 ولت و فناوری SMD (مونتاژ سطحی) در ابعاد استاندارد پکیج C (معمولاً 6032 میلی‌متر)، گزینه‌ای ایده‌آل برای طراحان PCB است که به دنبال صرفه‌جویی در فضا و افزایش کارایی هستند. اگر به دنبال خرید خازن تانتال 22UF 16V SMD با کیفیت بالا هستید، این مطلب تمام اطلاعات لازم از مشخصات فنی تا نکات کاربردی را پوشش می‌دهد.

ویژگی‌های کلیدی خازن تانتال 22UF 16V SMD پکیج C

• ظرفیت دقیق: 22µF ±10% (تلورانس استاندارد برای کاربردهای عمومی)
• ولتاژ کاری: 16V DC (مناسب برای مدارهای 5V تا 12V با حاشیه ایمنی)

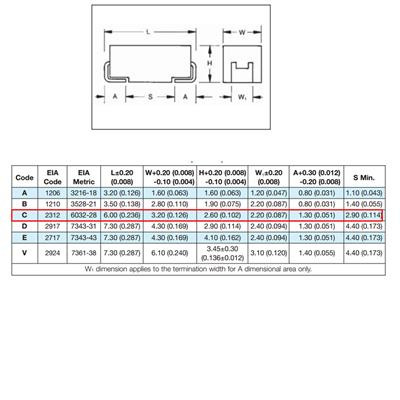

• نوع پکیج: SMD Case C (ابعاد تقریبی 6.0mm × 3.2mm × 2.5mm)
• دمای کاری: -55°C تا +125°C (مقاومت بالا در برابر حرارت)
• ESR پایین: معادل سری مقاومتی کم (کمتر از 1 اهم در مدل‌های مرغوب)
• جریان نشتی: بسیار پایین (کمتر از 3.5µA)
• عمر مفید: بیش از 2000 ساعت در شرایط استاندارد

این مشخصات باعث می‌شود خازن تانتال SMD 22UF 16V پکیج C در فیلترهای نویز، منبع تغذیه سوئیچینگ، مدارهای RF و ماژول‌های IoT عملکردی پایدار داشته باشد.

مزایای استفاده از خازن تانتال SMD نسبت به سرامیکی یا الکترولیتی

1. حجم کوچک و چگالی ظرفیت بالا: در مقایسه با خازن‌های الکترولیتی، فضای کمتری اشغال می‌کند.
2. پایداری فرکانسی عالی: ESR و ESL پایین برای کاربردهای فرکانس بالا.
3. قطبش‌پذیری: برخلاف خازن‌های سرامیکی، قطب مثبت و منفی مشخص دارد (آند تانتال).
4. تحمل ولتاژ surge: تا 1.3 برابر ولتاژ نامی بدون آسیب.

نکته مهم: همیشه آند (سمت مثبت) را به ولتاژ بالاتر متصل کنید تا از انفجار یا نشتی جلوگیری شود.

کاربردهای رایج خازن تانتال 22UF 16V SMD پکیج C

• منبع تغذیه DC-DC کانورترها
• فیلتر خروجی در رگولاتورهای ولتاژ LDO
• کوپلاژ و دی‌کوپلاژ در آمپلی‌فایرهای صوتی
• مدارهای میکروکنترلر (Arduino, STM32, ESP32)
• تجهیزات پزشکی و صنعتی با نیاز به پایداری حرارتی

اگر در پروژه‌های تعمیر برد الکترونیکی یا ساخت پروتوتایپ فعالیت می‌کنید، این خازن یکی از اجزای ضروری کیت قطعات SMD شماست.

نکات خرید خازن تانتال 22UF 16V SMD پکیج C

• برندهای معتبر: KEMET, AVX, Vishay (جستجو کنید: خازن تانتال KEMET 22UF 16V)
• تست قبل از لحیم‌کاری: با مولتی‌متر ظرفیت و ESR را چک کنید.
• ذخیره‌سازی: در محیط خشک و دمای اتاق نگهداری شود.
• جایگزین‌ها: در صورت عدم موجودی، خازن 22uF 25V پکیج D قابل استفاده است (با توجه به فضای بیشتر).

برای خرید خازن تانتال 22UF 16V SMD پکیج C اصل با ضمانت اصالت و تحویل سریع، به سایت معتبر e366.ir مراجعه کنید. این فروشگاه تخصصی قطعات الکترونیک، موجودی به‌روز و پشتیبانی فنی ارائه می‌دهد.

سوالات متداول (FAQ)

1. تفاوت خازن تانتال SMD پکیج C با پکیج D چیست؟

پکیج C (6032) کوچکتر از پکیج D (7343) است و برای بردهای فشرده مناسب‌تر است. ظرفیت یکسان اما ابعاد متفاوت.

2. آیا می‌توان از خازن تانتال 22UF 16V در مدار 12 ولت استفاده کرد؟

بله، با حاشیه ایمنی 4 ولت (ولتاژ نامی 16V > 12V × 1.3). اما برای ولتاژهای نزدیک به 16V، مدل 25V توصیه می‌شود.

3. چگونه خازن تانتال SMD را لحیم‌کاری کنیم بدون آسیب؟

از روش Reflow یا Hot Air با دمای حداکثر 260°C به مدت کمتر از 10 ثانیه استفاده کنید. از فلاکس مناسب و شستشوی پس از لحیم بهره ببرید.
