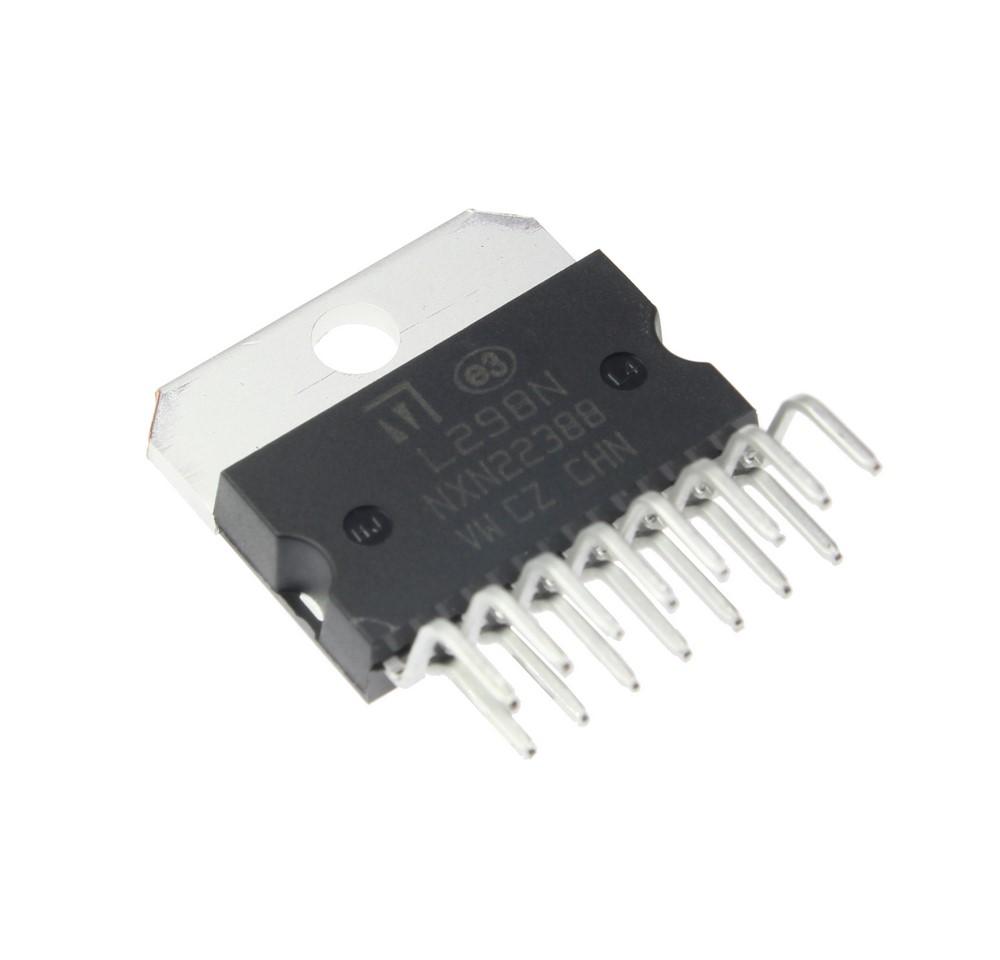

آی سی L298N
نام قطعه:آی سی L298N
نام کارخانهای: L298N
جریان خروجی 2 آمپر
کارکرد Motor Drivers
ولتاژ کاری 4.8 ولت
ولتاژ کاری 46 ولت
نوع Half Bridge
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -25 درجه سانتیگراد
حداکثر دمای عملیاتی 130 درجه سانتیگراد
تعداد در بسته: 25 عدد
برند: STMicroelectronics

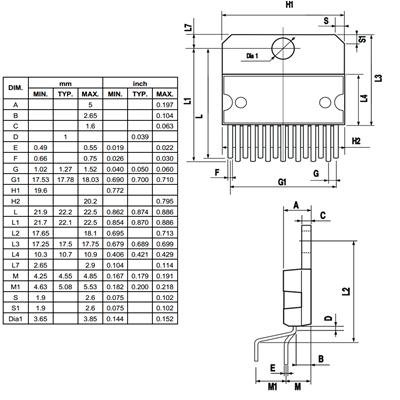

پکیج: Multiwatt-15
نوع قطعه: کپی
بستهبندی: Tube
عنوان گروه: Motor / Motion / Ignition Controllers & Drivers
توضیحات: DUAL FULL BRIDGE DRIVER Dual Full-Bridge Driver; Operating Supply Voltage Up To 46v/ Input=1.5v,Total Dc Current Up To 4a
Output Current 2 A
Function Motor Drivers
(Min) Operating Supply Voltage 4.8 V
(Max) Operating Supply Voltage 46 V
Type Half Bridge
Mounting Style Through Hole
Minimum Operating Temperature -25 C°
Maximum Operating Temperature 130 C°
Brand STMicroelectronics
Package Multiwatt-15
آیسی L298N یک درایور موتور دوگانه H-Bridge از شرکت STMicroelectronics است که به دلیل کارایی بالا، قابلیت اطمینان و انعطافپذیری در کنترل موتورهای DC و استپر، به یکی از محبوبترین تراشههای درایور در پروژههای الکترونیکی و رباتیک تبدیل شده است. این آیسی با توانایی کنترل دقیق جهت و سرعت موتورها، گزینهای ایدهآل برای کاربردهای صنعتی، رباتیک و پروژههای آموزشی است. طراحی قدرتمند و محافظتهای داخلی این تراشه، آن را برای طیف گستردهای از پروژهها مناسب میسازد.
ویژگیهای کلیدی آیسی L298N
- ساختار دوگانه H-Bridge: آیسی L298N دارای دو پل H کامل است که امکان کنترل مستقل دو موتور DC یا یک موتور استپر دو فاز/چهار فاز را فراهم میکند. این ساختار اجازه میدهد جهت و سرعت موتورها به صورت دقیق تنظیم شوند.
- پشتیبانی از ولتاژ و جریان بالا: این آیسی میتواند ولتاژ موتور بین 4.8 تا 46 ولت و جریان مداوم تا 2 آمپر در هر کانال (با پیک جریان تا 3 آمپر) را تحمل کند، که برای موتورهای با توان متوسط تا بالا مناسب است.
- کنترل منطقی TTL: ورودیهای منطقی آیسی با سیگنالهای TTL (5 ولت) سازگار بوده و امکان اتصال آسان به میکروکنترلرهایی مانند آردوینو، رزبریپای و سایر پلتفرمها را فراهم میکند.
- محافظت در برابر جریان بازگشتی: دیودهای داخلی (نیاز به دیودهای خارجی در بردهای طراحیشده) از آیسی در برابر جریانهای بازگشتی موتور محافظت میکنند.
- کنترل PWM: آیسی L298N از مدولاسیون عرض پالس (PWM) پشتیبانی میکند که امکان تنظیم دقیق سرعت موتور را فراهم میآورد.
- پکیج Multiwatt15 و PowerSO20: این آیسی در دو بستهبندی ارائه میشود که برای کاربردهای مختلف با نیازهای حرارتی و فضایی متفاوت مناسب است.
کاربردهای آیسی L298N
آیسی L298N به دلیل عملکرد قوی و انعطافپذیری در پروژههای متنوعی استفاده میشود:
- رباتیک: کنترل موتورهای DC در رباتهای خطیاب، رباتهای جنگی یا رباتهای متحرک با دو یا چهار چرخ.
- اتوماسیون صنعتی: استفاده در سیستمهای کنترل موتور در خطوط تولید، درایوهای دقیق و تجهیزات خودکار.
- پروژههای آموزشی: به دلیل سهولت استفاده و سازگاری با پلتفرمهای آموزشی مانند آردوینو، گزینهای عالی برای یادگیری مفاهیم درایو موتور.
- کنترل موتورهای استپر: مناسب برای کاربردهایی که نیاز به کنترل موقعیت دارند، مانند پرینترهای سهبعدی یا دستگاههای CNC ساده.
مشخصات فنی
- تراشه: L298N Dual H-Bridge Motor Driver
- ولتاژ تغذیه موتور (Vs): 4.8 تا 46 ولت
- ولتاژ منطقی (Vss): 4.5 تا 7 ولت
- جریان مداوم هر کانال: 2 آمپر (پیک 3 آمپر)
- مصرف توان کل: حداکثر 20 وات (در دمای 75 درجه سانتیگراد)
- سطح منطقی ورودی: -0.3 تا 2.3 ولت (Low/High)
- فرکانس سوئیچینگ: تا 25 کیلوهرتز (مناسب برای PWM)
- دمای کاری: -25 تا +130 درجه سانتیگراد
- بستهبندی: Multiwatt15 (برای کاربردهای با توان بالا) و PowerSO20 (برای طراحیهای فشرده)
- ویژگیهای اضافی: خروجی حسگر جریان (Current Sense) برای مانیتورینگ جریان موتور.
مزایا
- انعطافپذیری بالا: قابلیت کنترل انواع موتورهای DC و استپر با ولتاژها و جریانهای مختلف.
- سازگاری با میکروکنترلرها: اتصال آسان به پلتفرمهای دیجیتال با سیگنالهای استاندارد TTL.
- دوام و پایداری: طراحی مقاوم با قابلیت تحمل جریان و ولتاژ بالا.
- هزینه مقرونبهصرفه: قیمت مناسب نسبت به عملکرد ارائهشده.
معایب
- گرمایش در جریان بالا: در جریانهای نزدیک به 2 آمپر، نیاز به هیتسینک خارجی برای دفع حرارت دارد.
- عدم محدودسازی جریان داخلی برای موتورهای استپر: برای کاربردهای استپر پیشرفته، درایورهای تخصصیتر مانند A4988 توصیه میشود.
- نیاز به طراحی برد مناسب: برای استفاده بهینه، نیاز به بردهای واسط با خازنها و دیودهای محافظ خارجی است.
سوالات متداول (FAQ)
- آیا آیسی L298N برای کنترل موتورهای استپر مناسب است؟
بله، این آیسی میتواند موتورهای استپر دو فاز یا چهار فاز را کنترل کند. اما برای کاربردهای دقیقتر که نیاز به محدودسازی جریان دارند، درایورهای تخصصی مانند A4988 یا DRV8825 عملکرد بهتری دارند. - چگونه میتوان سرعت موتور را با L298N کنترل کرد؟
سرعت موتور از طریق سیگنال PWM که به پینهای فعالسازی (ENA و ENB) اعمال میشود، کنترل میشود. با تنظیم عرض پالس، سرعت موتور از صفر تا حداکثر قابل تنظیم است. - آیا آیسی L298N به تنهایی برای تغذیه میکروکنترلر مناسب است؟
خیر، آیسی L298N به تنهایی رگولاتور ولتاژ ندارد. در بردهای ماژولار مبتنی بر L298N، رگولاتور 5 ولت (مانند 78M05) ممکن است اضافه شود، اما در استفاده مستقیم از آیسی، نیاز به منبع تغذیه منطقی جداگانه (5 ولت) برای میکروکنترلر است.
