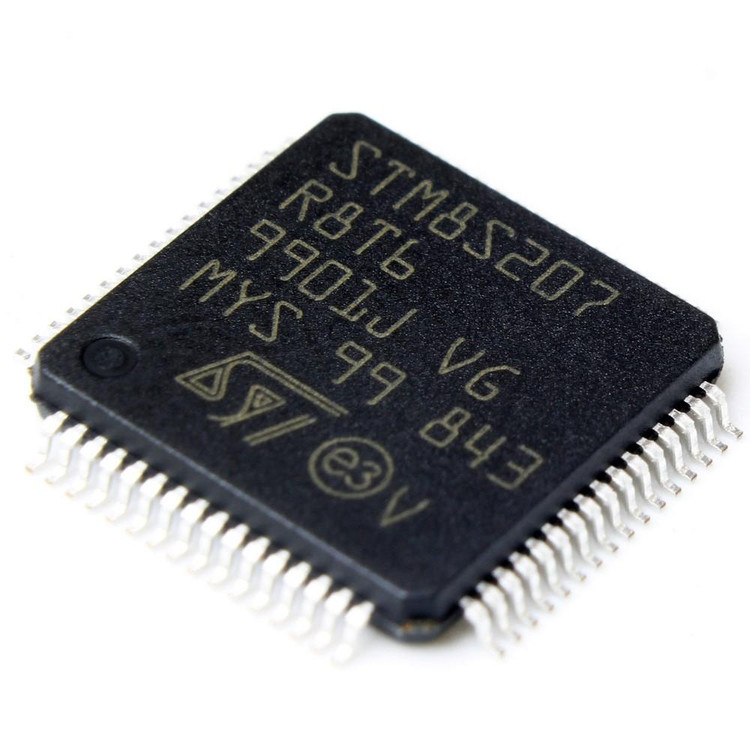

میکروکنترلر STM8S207R8T6
میکروکنترلر STM8S207R8T6

میکروکنترلر STM8S207R8T6

STM8S207R8T6
ندارد - کالای اصل 🏅
643,720
توضیحات

نام قطعه: میکروکنترلر STM8S207R8T6
نام کارخانه‌ای: STM8S207R8T6
تعداد در بسته: 160 عدد
برند: STMicroelectronics

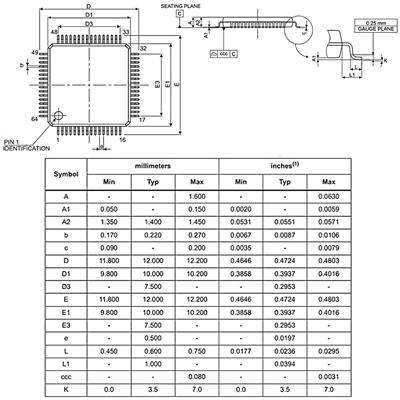

پکیج: LQFP-64

بیشترین فرکانس کاری 24 مگا هرتز
حافظه قابل برنامه ریزی 128 کیلو بایت
مقدار RAM 6 کیلو بایت
دقت ADC 10 بیت
انواع رابطها CAN, I2C, SPI, UART
نوع حافظه قابل برنامه ریزی EEPROM
انواع حافظه RAM
تعداد کانالهای ADC 16 کانال
تعداد تایمرها 6 عدد
خانواده پردازشگر STM8S20x
کمترین ولتاژ تغذیه 2.95 ولت
بیشترین ولتاژ تغذیه 5.5 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: 8-bit Microcontrollers - MCU
دیتاشیت: STM8S207R8T6

Maximum Clock Frequency 24 MHz
Program Memory Size 128 kB
Data RAM Size 6 kB
ADC Resolution 10 bit
Interface Type CAN, I2C, SPI, UART
Program Memory Type EEPROM
Data RAM Type RAM
Number of ADC Channels 16 Channel
Number of Timers/Counters 6 Pcs
Processor Series STM8S20x
Supply Voltage (Min) 2.95 V
Supply Voltage (Max) 5.5 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-64

نقد و بررسی

میکروکنترلر STM8S207R8T6 از خانواده STM8S شرکت STMicroelectronics است که به‌عنوان یک راه‌حل قدرتمند و مقرون‌به‌صرفه برای کاربردهای صنعتی، خودرویی و مصرفی طراحی شده است. این میکروکنترلر با معماری 8 بیتی و فرکانس کاری حداکثر 24 مگاهرتز، عملکردی متعادل بین مصرف انرژی و قدرت پردازش ارائه می‌دهد. در ادامه به بررسی ویژگی‌های فنی و کاربردهای این محصول می‌پردازیم.

ویژگی‌های فنی کلیدی

  1. معماری و هسته پردازشی:

    • مبتنی بر معماری STM8 با فرکانس کاری حداکثر 24 مگاهرتز.

    • دارای قابلیت‌های پیشرفته برای کاهش مصرف انرژی در حالت‌های Low Power.

  2. حافظه:

    • حافظه فلش برنامه: 128 کیلوبایت با قابلیت نوشتن و پاک کردن تا 100,000 چرخه.

    • حافظه RAM: 6 کیلوبایت برای ذخیره‌سازی موقت داده‌ها.

    • حافظه EEPROM: 2 کیلوبایت با قابلیت نوشتن و پاک کردن تا 300,000 چرخه.

  3. پورت‌های ورودی/خروجی (GPIO):

    • تعداد 68 پین قابل برنامه‌ریزی برای کاربردهای مختلف.

    • پشتیبانی از حالت‌های مختلف مانند Push-Pull، Open-Drain و حالت‌های آنالوگ.

  4. ماژول‌های ارتباطی:

    • UART/USART: 2 واحد برای ارتباط سریال.

    • SPI: 1 واحد با سرعت بالا برای ارتباط با سنسورها و ماژول‌ها.

    • I2C: 1 واحد برای ارتباط با دستگاه‌های I2C.

    • CAN: 1 واحد برای کاربردهای صنعتی و خودرویی.

  5. ماژول‌های زمان‌بندی (Timers):

    • Timer 16-bit: 2 واحد برای کاربردهای دقیق زمان‌بندی.

    • Timer 8-bit: 2 واحد برای کاربردهای ساده‌تر.

    • Watchdog Timer: برای افزایش قابلیت اطمینان سیستم.

  6. مبدل آنالوگ به دیجیتال (ADC):

    • 10 بیتی با 16 کانال ورودی برای اندازه‌گیری دقیق سیگنال‌های آنالوگ.

  7. ویژگی‌های امنیتی:

    • قابلیت حفاظت از حافظه فلش و EEPROM.

    • پشتیبانی از مکانیزم‌های تشخیص خطا و بازیابی سیستم.

  8. مصرف انرژی:

    • بهینه‌شده برای کاربردهای کم‌مصرف با حالت‌های Sleep، Active-Halt و Wait.

کاربردهای STM8S207R8T6

  1. صنعت خودرو:

    • کنترل موتور، سیستم‌های روشنایی و مدیریت باتری.

    • ارتباط با شبکه‌های CAN برای سیستم‌های تعبیه‌شده در خودرو.

  2. صنایع خانگی و مصرفی:

    • کنترل لوازم خانگی مانند ماشین‌های لباس‌شویی، یخچال‌ها و سیستم‌های HVAC.

    • رابط‌های کاربری ساده و کارآمد.

  3. صنایع صنعتی:

    • کنترل موتورهای DC و BLDC.

    • سیستم‌های مانیتورینگ و جمع‌آوری داده‌ها.

  4. کاربردهای IoT:

    • به‌عنوان یک گزینه مقرون‌به‌صرفه برای دستگاه‌های متصل به شبکه‌های محلی.

مزایای کلیدی

  • قیمت مناسب: این میکروکنترلر با توجه به امکانات گسترده‌اش، گزینه‌ای اقتصادی برای پروژه‌های مختلف است.

  • انعطاف‌پذیری: پشتیبانی از انواع پروتکل‌های ارتباطی و ماژول‌های جانبی.

  • پایداری بالا: طراحی شده برای کار در شرایط سخت محیطی با دمای کاری گسترده (-40 تا +125 درجه سانتی‌گراد).

جمع‌بندی

میکروکنترلر STM8S207R8T6 با ترکیبی از عملکرد قدرتمند، مصرف انرژی بهینه و قیمت مناسب، گزینه‌ای ایده‌آل برای طیف وسیعی از کاربردهاست. این محصول به‌ویژه برای توسعه‌دهندگانی که به دنبال راه‌حل‌های قابل اعتماد و مقرون‌به‌صرفه هستند، بسیار مناسب است. با توجه به ویژگی‌های فنی و قابلیت‌های گسترده‌اش، این میکروکنترلر می‌تواند در پروژه‌های صنعتی، خودرویی و مصرفی به‌کار گرفته شود.
