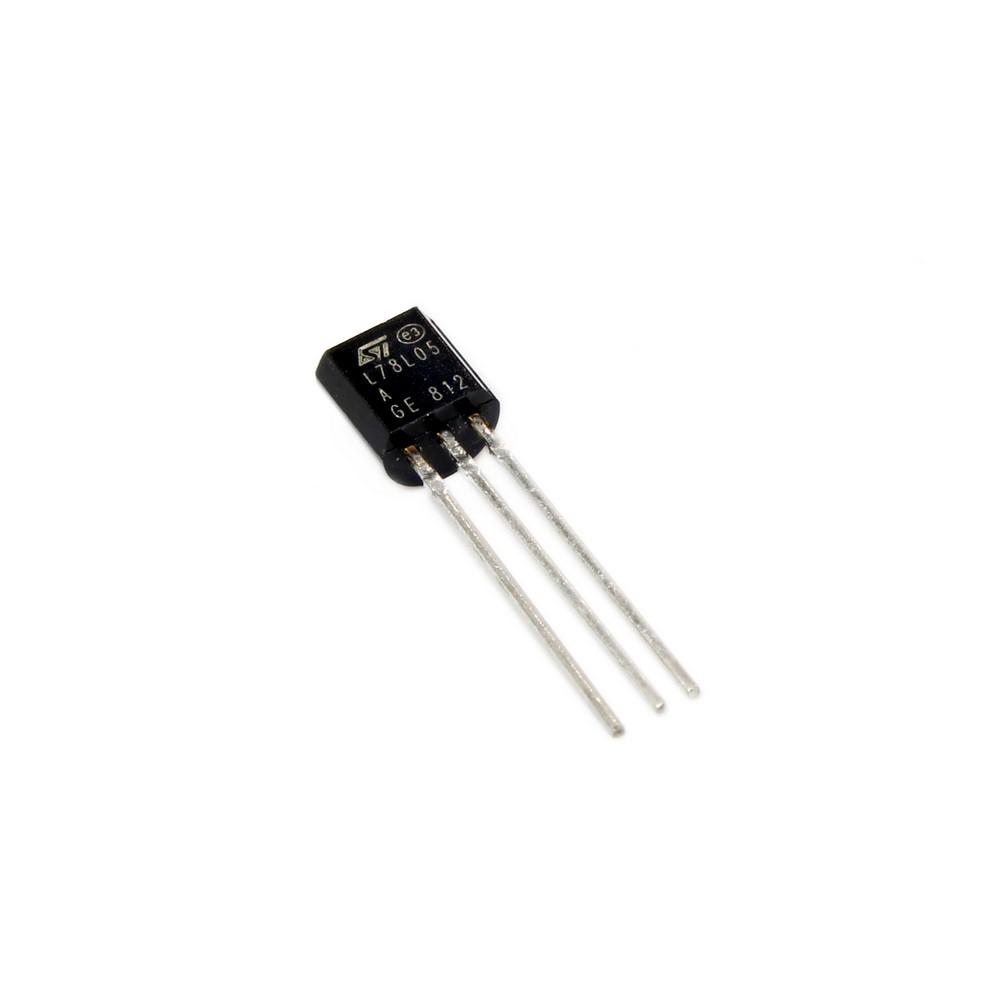

رگولاتور L78L05ACZ

L78L05ACZ یک رگولاتور ولتاژ خطی سه‌ترمیناله با خروجی مثبت از شرکت STMicroelectronics است که به دلیل عملکرد قابل اعتماد، طراحی ساده و کاربرد گسترده در پروژه‌های الکترونیکی، یکی از محبوب‌ترین رگولاتورهای ولتاژ در بازار محسوب می‌شود. این قطعه با ارائه ولتاژ ثابت 5 ولت و جریان خروجی تا 100 میلی‌آمپر، برای تغذیه مدارهای دیجیتال، میکروکنترلرها، سنسورها و سایر اجزای الکترونیکی کم‌مصرف ایده‌آل است.

ویژگی‌های کلیدی L78L05ACZ

• ولتاژ خروجی ثابت: 5 ولت با دقت بالا (±4٪ در نسخه ACZ)، مناسب برای کاربردهای حساس به ولتاژ.
• جریان خروجی: حداکثر 100 میلی‌آمپر، که برای تغذیه مدارهای کم‌مصرف کافی است.
• ولتاژ ورودی: 7 تا 30 ولت، که انعطاف‌پذیری بالایی در انتخاب منبع تغذیه فراهم می‌کند.
• محافظت داخلی: مجهز به حفاظت در برابر جریان بیش از حد، دمای بالا و اتصال کوتاه، که ایمنی و دوام قطعه را تضمین می‌کند.
• بسته‌بندی TO-92: طراحی فشرده و مناسب برای استفاده در بردهای مدار چاپی (PCB) و حتی breadboard.
• دمای کاری: بازه دمایی 0 تا 125 درجه سانتی‌گراد، مناسب برای محیط‌های صنعتی و تجاری.
• مصرف جریان quiescent پایین: حدود 5.5 میلی‌آمپر، که بهره‌وری انرژی را افزایش می‌دهد.
• PSRR (نسبت رد نویز منبع تغذیه): 49 دسی‌بل در 120 هرتز، که به کاهش نویز ورودی کمک می‌کند.

کاربردهای L78L05ACZ

رگولاتور L78L05ACZ به دلیل ویژگی‌های برجسته‌اش در طیف وسیعی از کاربردها استفاده می‌شود:

• تغذیه میکروکنترلرها: مانند Arduino، PIC و AVR که به ولتاژ پایدار 5 ولت نیاز دارند.
• مدارهای دیجیتال: برای تأمین ولتاژ ثابت در آی‌سی‌های منطقی و مدارات CMOS/TTL.
• پروژه‌های DIY و آموزشی: به دلیل سهولت استفاده و قیمت اقتصادی، گزینه‌ای عالی برای دانشجویان و علاقه‌مندان به الکترونیک.
• منابع تغذیه محلی: برای حذف نویز و مشکلات توزیع در سیستم‌های تک‌نقطه‌ای.
• تجهیزات صنعتی و خودرو: با توجه به استانداردهای AECQ برای کاربردهای خودرویی (در نسخه‌های خاص).

مزایای استفاده از L78L05ACZ

1. قابلیت اطمینان بالا: این رگولاتور با طراحی مقاوم و محافظت‌های داخلی، عملاً غیرقابل تخریب است (به شرط استفاده از هیت‌سینک مناسب در صورت نیاز).
2. سهولت استفاده: طراحی سه‌ترمیناله (ورودی، زمین، خروجی) نیاز به قطعات خارجی پیچیده را به حداقل می‌رساند.
3. هزینه اقتصادی: قیمت مناسب در کنار عملکرد بالا، آن را به گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های مختلف تبدیل کرده است.
4. سازگاری با ابزارهای طراحی: پشتیبانی از مدل‌های SPICE و IBIS برای شبیه‌سازی و طراحی آسان در نرم‌افزارهای CAD.

مشخصات فنی دقیق

• نوع خروجی: مثبت، ثابت
• ولتاژ ورودی حداکثر: 30 ولت
• ولتاژ خروجی: 5 ولت
• جریان خروجی حداکثر: 100 میلی‌آمپر
• افت ولتاژ (Dropout Voltage): 1.7 ولت
• تعداد پین‌ها: 3
• بسته‌بندی: TO-92-3
• ECCN: EAR99 (بدون محدودیت صادراتی خاص)
• دمای کاری: 0 تا 125 درجه سانتی‌گراد
• گواهینامه‌های زیست‌محیطی: سازگار با RoHS و REACH

چرا L78L05ACZ انتخاب حرفه‌ای‌هاست؟

این رگولاتور به دلیل ترکیب بی‌نظیر کیفیت، عملکرد و قیمت، انتخابی ایده‌آل برای مهندسان، طراحان مدار و علاقه‌مندان به الکترونیک است. طراحی ساده اما مؤثر آن، امکان استفاده در پروژه‌های پیچیده و ساده را فراهم می‌کند. همچنین، تولید توسط STMicroelectronics، یکی از پیشروهای صنعت نیمه‌هادی، تضمین‌کننده کیفیت و پشتیبانی فنی قوی است.

سؤالات متداول (FAQ)

1. تفاوت بین L78L05ACZ و L78L05ABZ چیست؟
   نسخه ACZ دقت ولتاژ خروجی ±4٪ را ارائه می‌دهد، در حالی که نسخه ABZ دقت بالاتری (±2٪) دارد. همچنین، بازه دمایی ABZ ممکن است کمی متفاوت باشد (معمولاً -40 تا 125 درجه سانتی‌گراد). برای کاربردهای حساس‌تر، ABZ مناسب‌تر است، اما ACZ برای پروژه‌های عمومی اقتصادی‌تر است.
2. آیا L78L05ACZ نیاز به هیت‌سینک دارد؟
   در اکثر کاربردهای کم‌جریان (تا 100 میلی‌آمپر)، به هیت‌سینک نیازی نیست. با این حال، اگر جریان نزدیک به حداکثر باشد یا دمای محیط بالا باشد، تماس بدنه TO-92 با PCB یا افزودن یک هیت‌سینک کوچک می‌تواند به دفع گرما کمک کند.
3. آیا می‌توان L78L05ACZ را با رگولاتورهای دیگر جایگزین کرد؟
   بله، رگولاتورهایی مانند LM78L05 از Texas Instruments یا ON Semiconductor مشخصات مشابهی دارند، اما باید datasheet را بررسی کنید تا از سازگاری کامل با پروژه خود مطمئن شوید. تفاوت‌های جزئی در PSRR، جریان quiescent یا بسته‌بندی ممکن است وجود داشته باشد.
