دستهبندی: اپتوالکترونیک Optoelectronics
نوع ترانزیستور: فتوترانزیستور NPN
ولتاژ کلکتور-امیتر: 80V
جریان کلکتور مداوم (I_C): 50mA
توان اتلاف (P_C): 150mW

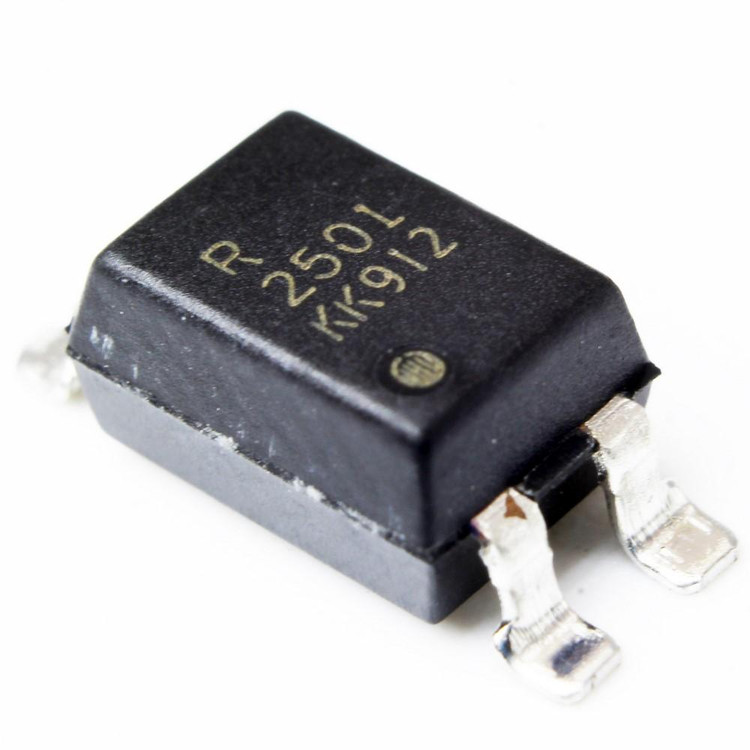

اپتوترانزیستور تک 4پین PS2501L 1 SMD
PS2501L 1 SMD
برند:Renesas Technology
ندارد - کالای مشابه اصل ©️
مشخصات
نوع ترانزیستور
فتوترانزیستور NPN
ولتاژ کلکتور-امیتر
80V
جریان کلکتور مداوم (I_C)
50mA
توان اتلاف (P_C)
150mW

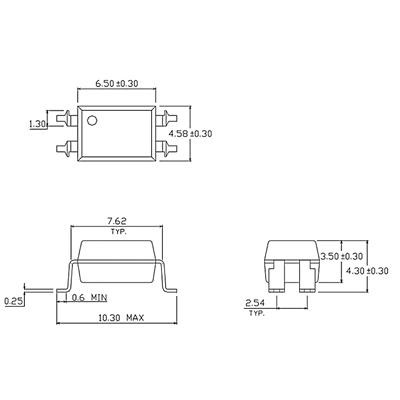

پکیج
4-SMD Gull Wing
فرکانس انتقال (f_T)
80kHz (معمولی)
برند
Renesas Technology
پینآوت
آند (دیود) کاتد (دیود) امیتر (ترانزیستور) کلکتور (ترانزیستور)
بهره جریان (h_FE)
80-600% (CTR)
توضیحات
نام قطعه: اپتوترانزیستور تک 4پین PS2501L 1 SMD
نام کارخانهای: PS2501L-1 (SMD)
تعداد کانال 1 کانال
جریان 80 آمپر
ولتاژ کلکتور-امیتر 80 ولت
ولتاژ معکوس 6 ولت
نوع خروجی NPN Phototransistor
جریان کلکتور 50 میلی آمپر
ولتاژ جداسازی 5 کیلو ولت
ولتاژ مستقیم 1.4 ولت
نسبت انتقال فعلی 300 درصد
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 100 درجه سانتیگراد
تعداد در بسته: 2000 عدد
برند: Renesas Technology
پکیج: SMD-4 Gull Wing
نوع قطعه: کپی
بستهبندی: Tape & Reel
حداقل: 2 عدد
عنوان گروه: Transistor Output Optocouplers
دیتاشیت: PS2501L-1 (SMD)
توضیحات: اپتوترانزیستور تک Single Channel Transistor Type Multi Photocoupler , High Isolation Voltage (5000VRMS) , 4PIN
Number of Channels 1 Channel
Forward Current (If) 80 A
Collector Emitter Voltage (VCEO) 80 V
Reverse Voltage (Vrrm) 6 V
Output Type NPN Phototransistor
DC Collector Current 50 mA
Isolation Voltage 5 kVrms
Forward Voltage (Vf) 1.4 V
Current Transfer Ratio (Min) 300 %
Mounting Style SMD/SMT
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 100 C°
Brand Renesas Technology
Package SMD-4 Gull Wing
نقد و بررسی
اپتوکوپلر PS2501L-1 SMD: معرفی، مشخصات فنی و کاربردها
اپتوکوپلر PS2501L-1 SMD یکی از قطعات الکترونیکی پرکاربرد در مدارهای ایزولهسازی است که به عنوان یک ایزولاتور نوری عمل میکند. این قطعه که اغلب با نامهای اپتوکوپلر PS2501L-1 یا آی سی PS2501L-1 SMD شناخته میشود، شامل یک دیود ساطعکننده نور GaAs و یک ترانزیستور فتوترانزیستور NPN سیلیکونی است. اگر به دنبال خرید PS2501L-1 SMD هستید یا میخواهید دیتاشیت PS2501L-1 را بررسی کنید، این مقاله به شما کمک میکند تا با مشخصات PS2501L-1 SMD آشنا شوید و کاربردهای آن را بشناسید.
مشخصات فنی اپتوکوپلر PS2501L-1 SMD
مشخصات فنی PS2501L-1 SMD آن را به گزینهای ایدهآل برای پروژههای الکترونیکی تبدیل کرده است. این قطعه با ولتاژ ایزولاسیون بالا (5000Vrms) طراحی شده و میتواند سیگنالها را بدون تماس فیزیکی منتقل کند. نسبت انتقال جریان (CTR) در این اپتوکوپلر بین 80% تا 600% در جریان 5mA است که عملکرد پایداری را تضمین میکند.
- ولتاژ کلکتور-امیتر (VCEO): 80V
- زمان سوئیچینگ: حدود 3 میکروثانیه (معمولی)
- دمای کاری: از -55°C تا 100°C
- نوع بستهبندی: 4-SMD Gull Wing، مناسب برای نصب سطحی (SMT)
برای دانلود دیتاشیت PS2501L-1 SMD، میتوانید به منابع معتبر مراجعه کنید تا جزئیات دقیقتر مانند پینآوت PS2501L-1 و نمودارهای عملکرد را مشاهده نمایید. این مشخصات PS2501L-1 SMD را برای استفاده در مدارهای حساس مناسب میسازد.
کاربردهای اپتوکوپلر PS2501L-1 SMD
اپتوکوپلر PS2501L-1 SMD در صنایع مختلف کاربرد دارد و اغلب در جستجوهای مرتبط با قطعات الکترونیکی ظاهر میشود. از جمله کاربردهای PS2501L-1 میتوان به موارد زیر اشاره کرد:
- منابع تغذیه: ایزولهسازی سیگنالها در سوئیچینگ پاور ساپلایها
- تجهیزات ارتباطی: مانند تلفن و فکس برای جلوگیری از نویز
- اتوماسیون صنعتی: در تجهیزات FA/OA برای کنترل ایمن
- پروژههای DIY: در مدارهای میکروکنترلر برای حفاظت از اجزا
اگر به دنبال جایگزین PS2501L-1 SMD هستید یا میخواهید آن را در پروژههای خود استفاده کنید، این قطعه با سرعت بالا و ایزولاسیون قوی، گزینهای عالی است.
مزایای استفاده از PS2501L-1 SMD
یکی از دلایل محبوبیت PS2501L-1 SMD، ولتاژ ایزولاسیون بالا و سرعت سوئیچینگ سریع آن است. این اپتوکوپلر PS2501L-1 در مقایسه با مدلهای مشابه، دوام بیشتری دارد و در محیطهای صنعتی عملکرد بهتری نشان میدهد. برای خرید آنلاین PS2501L-1 SMD، سایت e366.ir را به عنوان منبع معتبر پیشنهاد میدهیم، جایی که میتوانید این قطعه را با کیفیت اصلی تهیه کنید.
FAQ
- اپتوکوپلر PS2501L-1 SMD چیست؟ اپتوکوپلر PS2501L-1 SMD یک ایزولاتور نوری است که سیگنالهای الکتریکی را از طریق نور منتقل میکند و برای ایزولهسازی مدارها استفاده میشود.
- چگونه دیتاشیت PS2501L-1 SMD را پیدا کنم؟ دیتاشیت PS2501L-1 SMD را میتوانید از سایتهای تولیدکننده مانند Renesas دانلود کنید تا مشخصات فنی دقیق را بررسی نمایید.
- کاربرد اصلی PS2501L-1 SMD در چه مدارهایی است؟ PS2501L-1 SMD عمدتاً در منابع تغذیه، تجهیزات ارتباطی و اتوماسیون صنعتی برای ایزولهسازی و حفاظت از سیگنالها کاربرد دارد.
