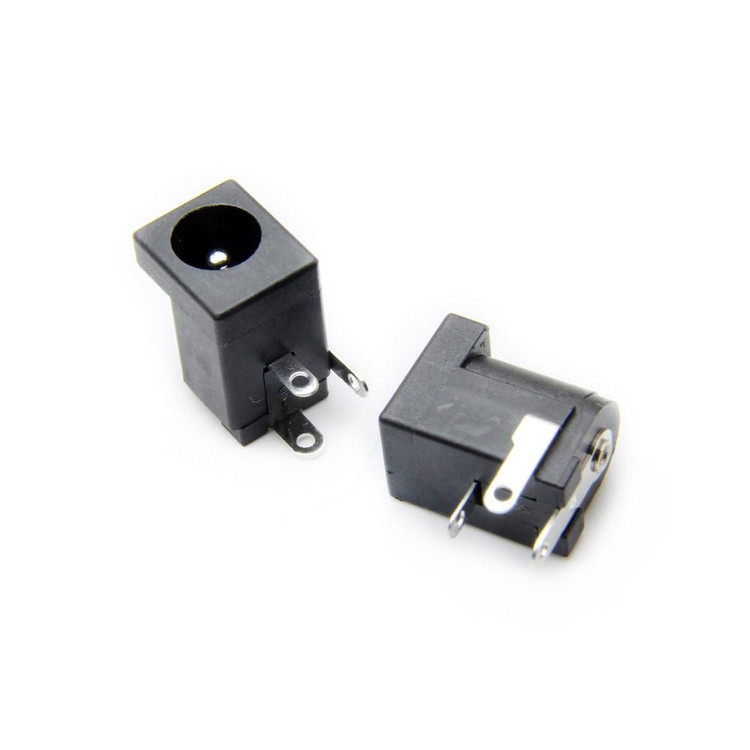

کانکتور DC PLUG 2.1X5.5MM PCB

کانکتور DC 2.1x5.5mm PCB یکی از پرکاربردترین کانکتورهای قدرت در صنعت الکترونیک است که برای تأمین انرژی دستگاه‌های ولتاژ پایین طراحی شده است. این کانکتور با طراحی ساده و حرفه‌ای، مناسب برای نصب بر روی برد مدار چاپی (PCB) بوده و به دلیل ابعاد استاندارد 2.1 میلی‌متر (قطر داخلی) و 5.5 میلی‌متر (قطر خارجی)، با طیف گسترده‌ای از آداپتورهای DC سازگار است. این محصول به دلیل دوام بالا، اتصال ایمن و نصب آسان، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، سیستم‌های امنیتی مانند دوربین‌های مداربسته، تجهیزات صوتی-تصویری، و دستگاه‌های قابل‌حمل است.

ویژگی‌های کلیدی

• ابعاد استاندارد: قطر داخلی 2.1 میلی‌متر و قطر خارجی 5.5 میلی‌متر، سازگار با اکثر آداپتورهای DC.

• نصب روی PCB: طراحی شده برای لحیم‌کاری مستقیم روی برد مدار چاپی، با پایه‌های 3 پین برای اتصال پایدار.

• جنس باکیفیت: ساخته شده از پلاستیک مقاوم و فلز با دوام، با قابلیت تحمل دمای کاری بین -40 تا +85 درجه سانتی‌گراد.

• مقاومت عایقی بالا: مقاومت عایقی ≥100MΩ برای اطمینان از عملکرد ایمن.

• ظرفیت جریان و ولتاژ: پشتیبانی از ولتاژ نامی 30 ولت و جریان نامی تا 1 آمپر (بسته به مدل خاص ممکن است تا 5 آمپر نیز پشتیبانی شود).

• اتصال ایمن: مجهز به ساختار مقاوم در برابر فشار و کشش (Strain Relief) برای جلوگیری از قطع اتصال.

• کاربرد گسترده: مناسب برای دستگاه‌های الکترونیکی مانند دوربین‌های مداربسته، پخش‌کننده‌های رسانه، تجهیزات صوتی، و دستگاه‌های قابل‌حمل.

مزایای استفاده

• نصب آسان: نیازی به ابزارهای پیچیده برای نصب نیست؛ تنها با یک پیچ‌گوشتی کوچک می‌توان اتصالات را انجام داد.

• انعطاف‌پذیری: امکان استفاده در پروژه‌های DIY و کاربردهای صنعتی برای تأمین کابل‌کشی سفارشی.

• دوام بالا: طراحی مقاوم در برابر خوردگی و شرایط محیطی سخت، تضمین‌کننده عمر طولانی محصول.

• سازگاری گسترده: این کانکتور با اکثر آداپتورهای استاندارد DC 2.1x5.5mm سازگار است و نیازی به آداپتورهای اضافی ندارد.

کاربردها

کانکتور DC 2.1x5.5mm PCB به طور گسترده در صنایع مختلف استفاده می‌شود:

• سیستم‌های امنیتی: اتصال دوربین‌های مداربسته به منبع تغذیه.

• تجهیزات صوتی-تصویری: تأمین انرژی برای پخش‌کننده‌های MP3، MP4، و سیستم‌های صوتی خودرو.

• پروژه‌های DIY: مناسب برای علاقه‌مندان به الکترونیک که به دنبال ساخت کابل‌های سفارشی هستند.

• دستگاه‌های قابل‌حمل: شارژ و تأمین انرژی لپ‌تاپ‌ها، تبلت‌ها، و سایر دستگاه‌های الکترونیکی کوچک.

مشخصات فنی

• نوع کانکتور: DC Jack Female، 3 پین

• قطر داخلی: 2.1 میلی‌متر

• قطر خارجی: 5.5 میلی‌متر

• ولتاژ نامی: 30 ولت DC

• جریان نامی: 0.5 تا 1 آمپر (بسته به مدل تا 5 آمپر)

• مقاومت تماسی: ≤30mΩ

• مقاومت عایقی: ≥100MΩ

• دمای کاری: -40 تا +85 درجه سانتی‌گراد

• نیروی درج و استخراج: 5-20 نیوتن

• عمر مفید: 5000 چرخه اتصال

• جنس بدنه: پلاستیک و فلز

• وزن: حدود 7 گرم

پرسش‌های متداول (FAQ)

1. آیا کانکتور DC 2.1x5.5mm PCB با آداپتورهای 2.5x5.5mm سازگار است؟
   خیر، به دلیل تفاوت در قطر داخلی (2.1 میلی‌متر در مقابل 2.5 میلی‌متر)، این کانکتور با آداپتورهای 2.5x5.5mm کاملاً سازگار نیست. با این حال، در برخی موارد با استفاده از آداپتورهای تبدیل یا تنظیمات خاص ممکن است بتوان از آن استفاده کرد، اما توصیه می‌شود از کانکتور مناسب استفاده کنید تا از اتصال ایمن اطمینان حاصل شود.

2. آیا این کانکتور برای پروژه‌های ولتاژ بالا مناسب است؟
   خیر، این کانکتور برای ولتاژهای پایین (تا 30 ولت DC) طراحی شده است و برای کاربردهای ولتاژ بالا مناسب نیست. برای پروژه‌های ولتاژ بالا، باید از کانکتورهای تخصصی‌تر استفاده شود.

3. چگونه می‌توان این کانکتور را روی PCB نصب کرد؟
   این کانکتور برای لحیم‌کاری مستقیم روی برد مدار چاپی طراحی شده است. کافی است پایه‌های 3 پین را در سوراخ‌های مربوطه روی PCB قرار داده و با استفاده از دستگاه لحیم‌کاری، آن را به برد متصل کنید. اطمینان حاصل کنید که PCB تمیز و عاری از هرگونه آلودگی باشد.
