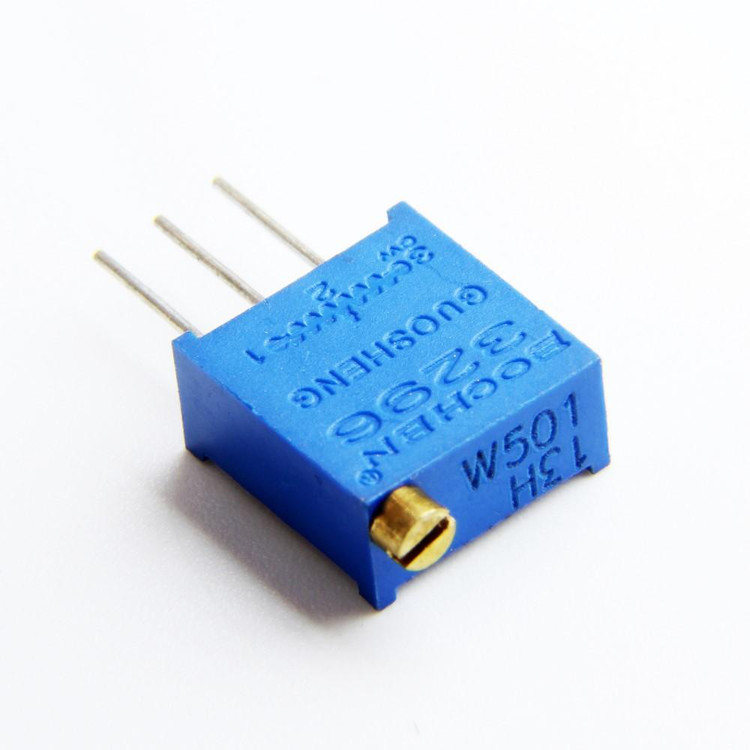

مولتی ترن 500 اهم ایستاده

3296W-1-501
برند:Chengdu Guosheng Technology
ندارد - کالای اصل 🏅
16,830
مشخصات

مقاومت

500R

پکیج

Square

توان

500mW

دقت

10%

تعداد دور

25

توضیحات

نام قطعه: 3296W-1-501LF
نام کارخانه‌ای: 3296W-1-501
تعداد در بسته: 50 عدد
برند: Chengdu Guosheng Technology
پکیج: Square
بسته‌بندی: Tube
عنوان گروه: Trimmer Resistors - Through Hole
دیتاشیت: 3296W-1-501LF

مقاومت 500 اهم
توان (وات) 500 میلی وات
دقت 10 درصد
مقدار ولتاژ DC 300 ولت
تعداد دور 25 دور
ضریب دمایی 100 ضریب دمایی
نوع تنظیم Top Slot
نوع قرار گیری PC Pin
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات: مقاومت مولتی ترن ایستاده 25 دوره 500 اهم Multiturn Cermet Trimming Potentiometer ; Resistance Value : 500ohm , Power Rate : 1/2W , Tolerance : ±10%,Adjustment Angle : 25turn

Resistance 500 Ω
Power Rating 500 mW
Tolerance 10 %
Voltage Rating DC 300 V
Number of Turns 25 Turn
Temperature Coefficient (Min) 100 PPM/°C
Adjustment Top Slot
Termination Style PC Pin
Mounting Style PCB Mount
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +150 C°
Brand Chengdu Guosheng Technology
Package Square

نقد و بررسی

مقاومت مولتی ترن ایستاده 25 دوره 500 اهم یک قطعه الکترونیکی دقیق و کاربردی است که در مدارهای الکترونیکی برای تنظیم دقیق مقاومت استفاده می‌شود. این مقاومت از نوع Cermet Trimming Potentiometer است که به دلیل ساختار خاص خود، دقت و پایداری بالایی را در تنظیمات فراهم می‌کند. این محصول با مقاومت اسمی 500 اهم و توان مجاز 1/2 وات، گزینه‌ای ایده‌آل برای کاربردهای مختلف الکترونیکی است.

ویژگی‌های کلیدی:

  • مقاومت اسمی: 500 اهم

  • توان مجاز: 1/2 وات (0.5 وات)

  • تلرانس مقاومت: ±10%

  • زاویه تنظیم: 25 دوره (چرخش)

  • نوع مقاومت: Cermet (سرامیک-فلز)

  • نوع پتانسیومتر: مولتی ترن (چنددوره‌ای)

  • پایداری بالا: مناسب برای کاربردهای دقیق و حساس

  • طول عمر بالا: مقاوم در برابر سایش و خوردگی

کاربردها:

این مقاومت تنظیم‌شونده در طیف وسیعی از کاربردهای الکترونیکی استفاده می‌شود، از جمله:

  • مدارهای کنترل ولتاژ و جریان

  • تنظیم دقیق پارامترهای مدار

  • سیستم‌های اندازه‌گیری و ابزار دقیق

  • تجهیزات پزشکی و آزمایشگاهی

  • مدارهای مخابراتی و ارتباطی

  • پروژه‌های آموزشی و تحقیقاتی

مزایا:

  1. دقت بالا: با 25 دوره چرخش، امکان تنظیم بسیار دقیق مقاومت فراهم می‌شود.

  2. پایداری طولانی‌مدت: ساختار Cermet باعث افزایش طول عمر و کاهش اثرات سایش می‌شود.

  3. قابلیت اطمینان: تلرانس ±10% و توان 1/2 وات، عملکرد مطمئنی را در شرایط مختلف کاری تضمین می‌کند.

  4. سازگاری گسترده: مناسب برای استفاده در انواع مدارهای آنالوگ و دیجیتال.

نکات فنی:

  • نوع نصب: ایستاده (Through-Hole)

  • دمای کاری: معمولاً بین -55°C تا +125°C (بسته به مدل)

  • جنس بدنه: پلاستیک یا سرامیک مقاوم در برابر حرارت

  • پایه‌ها: معمولاً 3 پایه (دو پایه برای مقاومت و یک پایه برای تنظیم)

چرا این محصول را انتخاب کنیم؟

این مقاومت مولتی ترن به دلیل دقت بالا و قابلیت تنظیم چنددوره‌ای، گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به تنظیمات دقیق و پایدار دارند. ساختار Cermet آن نیز باعث می‌شود در برابر شرایط سخت محیطی مقاومت بالایی از خود نشان دهد. اگر به دنبال یک مقاومت تنظیم‌شونده با کیفیت و قابل اطمینان هستید، این محصول بهترین انتخاب برای شماست.

سفارش و خرید:

برای خرید یا دریافت اطلاعات بیشتر درباره این محصول، می‌توانید با بخش فروش ما تماس بگیرید یا از طریق وب‌سایت ما اقدام کنید. ما آماده‌ایم تا بهترین خدمات را به شما ارائه دهیم.

تگ‌ها:
مقاومت تنظیم‌شونده، پتانسیومتر مولتی ترن، مقاومت 500 اهم، Cermet Trimming Potentiometer، مقاومت دقیق، قطعات الکترونیکی، تنظیم مقاومت، مقاومت 1/2 وات.
