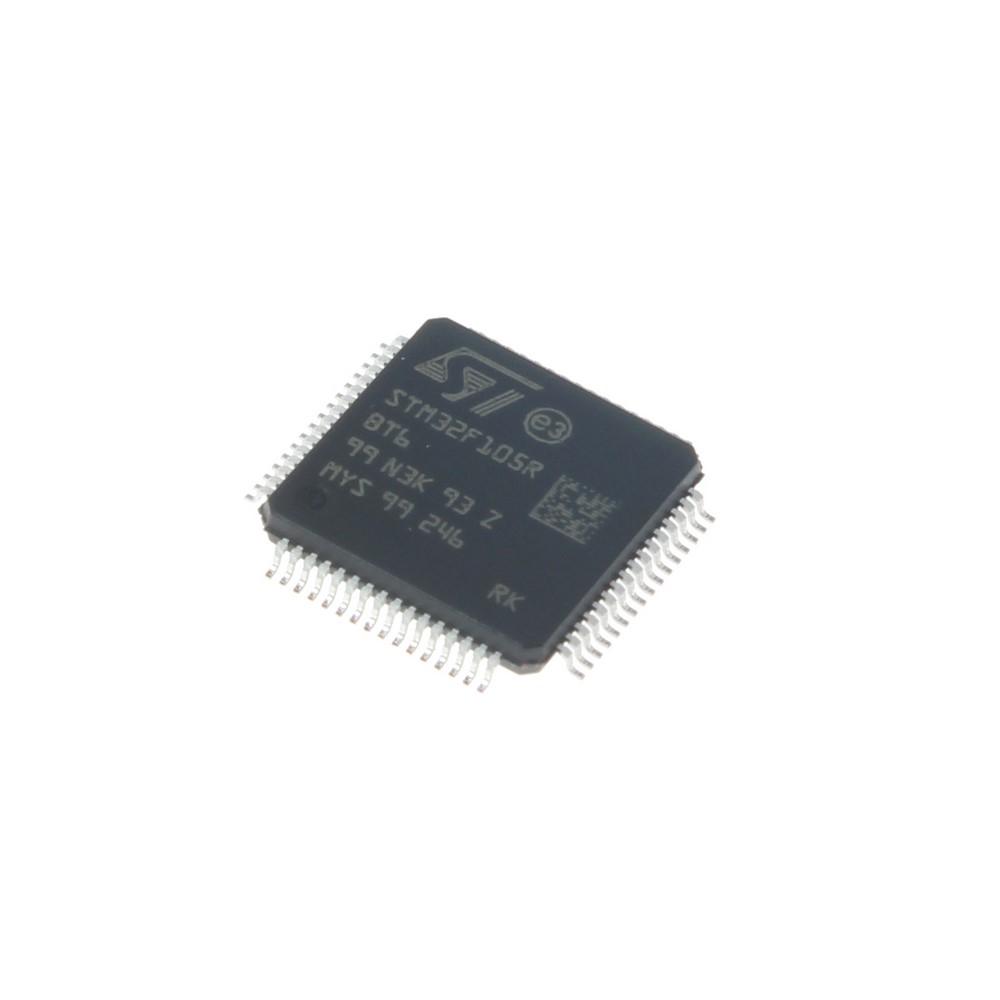

میکروکنترلر STM32F105RBT6

میکروکنترلر STM32F105RBT6 از خانواده‌ی STM32F1 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M3 طراحی شده است. این میکروکنترلر با عملکرد بالا و مصرف انرژی بهینه، برای کاربردهای متنوعی از جمله سیستم‌های صنعتی، خودرویی، ارتباطات و دستگاه‌های پزشکی مناسب است. در ادامه به بررسی ویژگی‌های فنی و قابلیت‌های این محصول می‌پردازیم.

ویژگی‌های کلیدی

1. پردازنده‌ی قدرتمند:

   • این میکروکنترلر از هسته‌ی ARM Cortex-M3 با فرکانس کاری حداکثر 72 مگاهرتز بهره می‌برد. این پردازنده قادر است عملیات پیچیده‌ی محاسباتی را با سرعت و دقت بالا انجام دهد.

2. حافظه‌ی داخلی:

   • 128 کیلوبایت فلش مموری برای ذخیره‌سازی کد برنامه.

   • 64 کیلوبایت RAM برای اجرای برنامه‌ها و ذخیره‌سازی داده‌های موقت.

3. پورت‌های ارتباطی:

   • 2 پورت USB 2.0 با پشتیبانی از حالت‌های Host و Device.

   • 3 پورت USART برای ارتباط سریال.

   • 2 پورت SPI با سرعت بالا.

   • 2 پورت I2C برای ارتباط با سنسورها و ماژول‌های خارجی.

   • 1 پورت CAN برای کاربردهای صنعتی و خودرویی.

4. مبدل‌های آنالوگ به دیجیتال (ADC):

   • 2 مبدل 12 بیتی با حداکثر 16 کانال ورودی.

   • قابلیت نمونه‌برداری با سرعت 1 میکروثانیه برای اندازه‌گیری دقیق سیگنال‌های آنالوگ.

5. تایمرها و واحدهای کنترل PWM:

   • 4 تایمر 16 بیتی با قابلیت تولید سیگنال‌های PWM.

   • 2 تایمر 32 بیتی برای کاربردهای دقیق‌تر.

6. واحد DMA:

   • 7 کانال DMA برای انتقال داده‌ها بدون نیاز به دخالت پردازنده، که باعث افزایش کارایی سیستم می‌شود.

7. مصرف انرژی بهینه:

   • این میکروکنترلر از تکنولوژی‌های کم‌مصرف بهره می‌برد و در حالت‌های مختلف (Run, Sleep, Stop, Standby) مصرف انرژی را به حداقل می‌رساند.

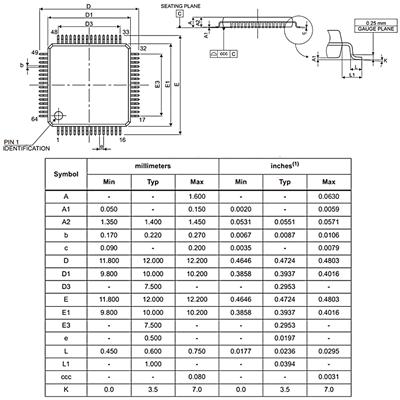

8. پکیج و پین‌ها:

   • این میکروکنترلر در پکیج LQFP64 ارائه می‌شود و دارای 51 پین GPIO است که قابلیت پیکربندی برای کاربردهای مختلف را دارد.

کاربردهای پیشنهادی

• سیستم‌های صنعتی: کنترل موتور، سیستم‌های مانیتورینگ و اتوماسیون.

• خودرو: سیستم‌های تشخیصی، کنترل موتور و ارتباطات CAN.

• ارتباطات: دستگاه‌های شبکه‌ای، مودم‌ها و گیت‌وی‌ها.

• پزشکی: دستگاه‌های مانیتورینگ بیمار و تجهیزات تشخیصی.

مزایای STM32F105RBT6

• انعطاف‌پذیری بالا: با توجه به تعداد زیاد پورت‌های ارتباطی و GPIO، این میکروکنترلر برای پروژه‌های متنوع قابل استفاده است.

• پشتیبانی از کتابخانه‌های جامع: شرکت STMicroelectronics کتابخانه‌های نرم‌افزاری مانند HAL و LL را ارائه می‌دهد که توسعه‌ی نرم‌افزار را تسهیل می‌کند.

• امنیت داده‌ها: قابلیت‌هایی مانند حفاظت از حافظه و واحد CRC برای افزایش امنیت سیستم.

جمع‌بندی

میکروکنترلر STM32F105RBT6 با ترکیبی از قدرت پردازشی بالا، امکانات ارتباطی گسترده و مصرف انرژی بهینه، گزینه‌ای ایده‌آل برای توسعه‌ی پروژه‌های پیچیده و حرفه‌ای است. این محصول با پشتیبانی از استانداردهای صنعتی و خودرویی، امکان پیاده‌سازی سیستم‌های قابل اعتماد و کارآمد را فراهم می‌کند.
