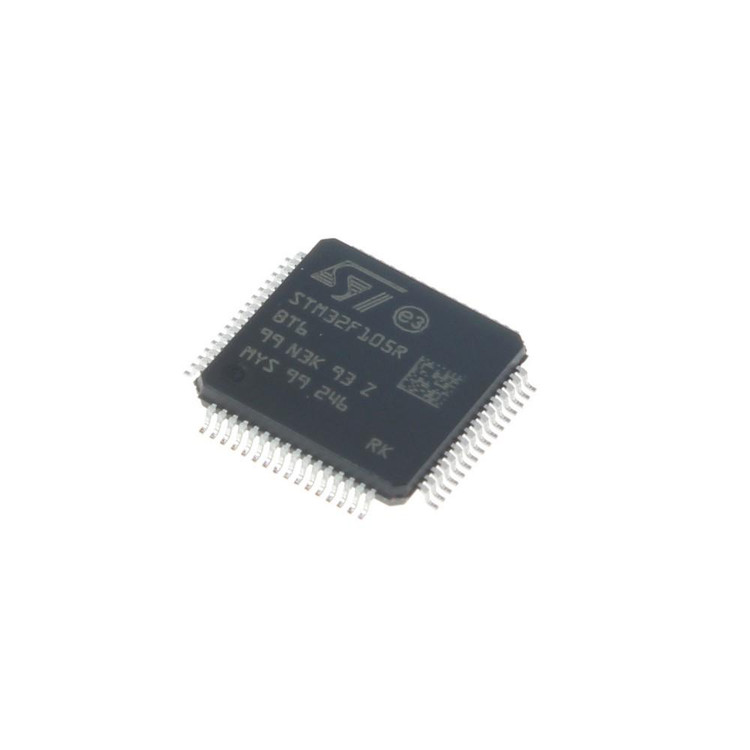

میکروکنترلر STM32F105RBT6 پکیج LQFP-64

STM32F105RBT6
برند:STMicroelectronics
ندارد - کالای اصل 🏅
623,040
مشخصات

نوع هسته

Cortex-M3

خانواده پردازشگر

STM32F1

تعداد ورودی/خروجی

51

توضیحات

نام قطعه: میکروکنترلر STM32F105RBT6
نام کارخانه‌ای: STM32F105RBT6
تعداد در بسته: 160 عدد
برند: STMicroelectronics

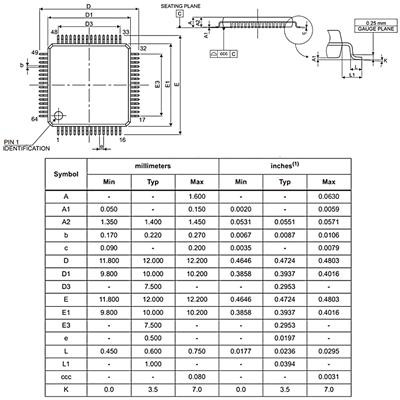

پکیج: LQFP-64

نوع هسته ARM Cortex M3
بیشترین فرکانس کاری 72 مگا هرتز
تعداد ورودی/خروجی 51 ورودی/خروجی
حافظه قابل برنامه ریزی 128 کیلو بایت
مقدار RAM 64 کیلو بایت
دقت ADC 12 بیت
خانواده پردازشگر ARM Cortex M
نوع قرار گیری SMD/SMT
کمترین ولتاژ تغذیه 2 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: ARM Microcontrollers - MCU
دیتاشیت: STM32F105RBT6

Core ARM Cortex M3
Maximum Clock Frequency 72 MHz
Number of I/Os 51 I/O
Program Memory Size 128 kB
Data RAM Size 64 kB
ADC Resolution 12 bit
Processor Series ARM Cortex M
Termination Style SMD/SMT
Supply Voltage (Min) 2 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-64

نقد و بررسی

میکروکنترلر STM32F105RBT6 از خانواده‌ی STM32F1 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M3 طراحی شده است. این میکروکنترلر با عملکرد بالا و مصرف انرژی بهینه، برای کاربردهای متنوعی از جمله سیستم‌های صنعتی، خودرویی، ارتباطات و دستگاه‌های پزشکی مناسب است. در ادامه به بررسی ویژگی‌های فنی و قابلیت‌های این محصول می‌پردازیم.

ویژگی‌های کلیدی

  1. پردازنده‌ی قدرتمند:

    • این میکروکنترلر از هسته‌ی ARM Cortex-M3 با فرکانس کاری حداکثر 72 مگاهرتز بهره می‌برد. این پردازنده قادر است عملیات پیچیده‌ی محاسباتی را با سرعت و دقت بالا انجام دهد.

  2. حافظه‌ی داخلی:

    • 128 کیلوبایت فلش مموری برای ذخیره‌سازی کد برنامه.

    • 64 کیلوبایت RAM برای اجرای برنامه‌ها و ذخیره‌سازی داده‌های موقت.

  3. پورت‌های ارتباطی:

    • 2 پورت USB 2.0 با پشتیبانی از حالت‌های Host و Device.

    • 3 پورت USART برای ارتباط سریال.

    • 2 پورت SPI با سرعت بالا.

    • 2 پورت I2C برای ارتباط با سنسورها و ماژول‌های خارجی.

    • 1 پورت CAN برای کاربردهای صنعتی و خودرویی.

  4. مبدل‌های آنالوگ به دیجیتال (ADC):

    • 2 مبدل 12 بیتی با حداکثر 16 کانال ورودی.

    • قابلیت نمونه‌برداری با سرعت 1 میکروثانیه برای اندازه‌گیری دقیق سیگنال‌های آنالوگ.

  5. تایمرها و واحدهای کنترل PWM:

    • 4 تایمر 16 بیتی با قابلیت تولید سیگنال‌های PWM.

    • 2 تایمر 32 بیتی برای کاربردهای دقیق‌تر.

  6. واحد DMA:

    • 7 کانال DMA برای انتقال داده‌ها بدون نیاز به دخالت پردازنده، که باعث افزایش کارایی سیستم می‌شود.

  7. مصرف انرژی بهینه:

    • این میکروکنترلر از تکنولوژی‌های کم‌مصرف بهره می‌برد و در حالت‌های مختلف (Run, Sleep, Stop, Standby) مصرف انرژی را به حداقل می‌رساند.

  8. پکیج و پین‌ها:

    • این میکروکنترلر در پکیج LQFP64 ارائه می‌شود و دارای 51 پین GPIO است که قابلیت پیکربندی برای کاربردهای مختلف را دارد.

کاربردهای پیشنهادی

  • سیستم‌های صنعتی: کنترل موتور، سیستم‌های مانیتورینگ و اتوماسیون.

  • خودرو: سیستم‌های تشخیصی، کنترل موتور و ارتباطات CAN.

  • ارتباطات: دستگاه‌های شبکه‌ای، مودم‌ها و گیت‌وی‌ها.

  • پزشکی: دستگاه‌های مانیتورینگ بیمار و تجهیزات تشخیصی.

مزایای STM32F105RBT6

  • انعطاف‌پذیری بالا: با توجه به تعداد زیاد پورت‌های ارتباطی و GPIO، این میکروکنترلر برای پروژه‌های متنوع قابل استفاده است.

  • پشتیبانی از کتابخانه‌های جامع: شرکت STMicroelectronics کتابخانه‌های نرم‌افزاری مانند HAL و LL را ارائه می‌دهد که توسعه‌ی نرم‌افزار را تسهیل می‌کند.

  • امنیت داده‌ها: قابلیت‌هایی مانند حفاظت از حافظه و واحد CRC برای افزایش امنیت سیستم.

جمع‌بندی

میکروکنترلر STM32F105RBT6 با ترکیبی از قدرت پردازشی بالا، امکانات ارتباطی گسترده و مصرف انرژی بهینه، گزینه‌ای ایده‌آل برای توسعه‌ی پروژه‌های پیچیده و حرفه‌ای است. این محصول با پشتیبانی از استانداردهای صنعتی و خودرویی، امکان پیاده‌سازی سیستم‌های قابل اعتماد و کارآمد را فراهم می‌کند.
