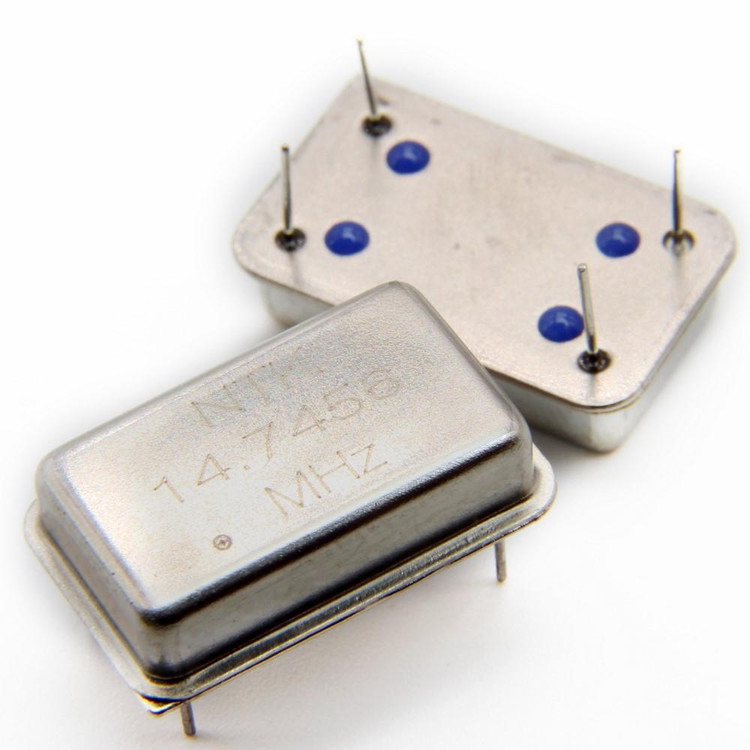

کریستال اسیلاتور مستطیلی 14.7456 مگاهرتز

NTK-XTAL OSC-14.7456MHZ-FULL
یک نوسان‌ساز کریستالی کامل (Crystal Oscillator) در پکیج کلاسیک DIP-14 (Full-Size) برای نصب Through-Hole است که فرکانس دقیق ۱۴.۷۴۵۶ مگاهرتز را با پایداری ±۵۰ پی‌پی‌ام و ولتاژ تغذیه گسترده ۳.۳ تا ۵.۰ ولت تولید می‌کند. این فرکانس استاندارد طلایی برای تولید نرخ‌های باود دقیق در ارتباطات سریال (مانند ۹۶۰۰، ۱۹۲۰۰، ۱۱۵۲۰۰) است. با نصب آسان و خروجی CMOS آماده، این ماژول گزینه‌ای مطمئن برای میکروکنترلرها، مبدل‌های USB به سریال و سیستم‌های مخابراتی است.

🧩 مشخصات کلی:

• نوع: نوسان‌ساز کریستالی استاندارد (Standard Crystal Oscillator) – ماژول کامل با خروجی CMOS/TTL

• فرکانس خروجی: ۱۴.۷۴۵۶ مگاهرتز – فرکانس استراتژیک و بی‌نظیر برای تقسیم‌پذیری کامل به نرخ‌های باود استاندارد UART

• پایداری فرکانس: ۵۰ ± پی‌پی‌ام (Parts Per Million) – دقت خوب برای کاربردهای عمومی و صنعتی (±۰.۰۰۵٪)

• بار خازنی خروجی (Load Capacitance): ۱۵ پیکوفاراد – سازگار با ورودی‌های استاندارد CMOS/TTL

• ولتاژ تغذیه: ۳.۳ تا ۵.۰ ولت – پوشش همزمان سیستم‌های مدرن ۳.۳ ولت و کلاسیک ۵ ولت

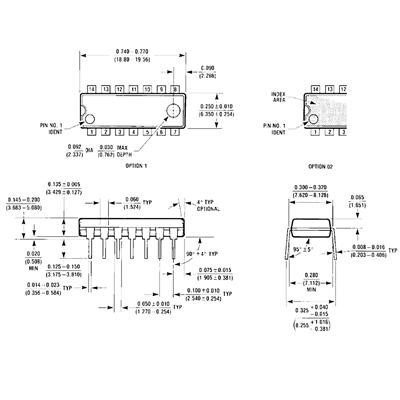

• بسته‌بندی: DIP-14 (Full-Size) – پکیج ۱۴ پایه‌ی کامل Through-Hole، نصب بسیار آسان و لحیم‌کاری راحت

• دمای کاری: -۲۰ تا +۷۰ درجه سانتی‌گراد (کامرشال)

• برند: ChenMoun Electronic – تولیدکننده قطعات فرکانسی

💡 کاربردهای اصلی:

• ارتباطات سریال UART: منبع کلاک دقیق برای میکروکنترلرها و تراشه‌های UART جهت تولید نرخ‌های باود بدون خطا (۹۶۰۰، ۱۹۲۰۰، ۳۸۴۰۰، ۱۱۵۲۰۰ و …)

• کلاک اصلی میکروکنترلرهای کلاسیک و مدرن: راه‌اندازی پردازنده‌های AVR، PIC، 8051، ARM و سایر سیستم‌های نیازمند دقت در ارتباط سریال

• مبدل‌های USB به سریال (FTDI و مشابه): تأمین کلاک دقیق برای تراشه‌های پل ارتباطی

• پروژه‌های آموزشی و نمونه‌سازی: نصب آسان روی بوردبورد و بردهای سوراخ‌دار

• تعمیرات و جایگزینی: جایگزینی اسیلاتورهای معیوب در تجهیزات قدیمی و مادربردها

• تجهیزات مخابراتی و شبکه: مودم‌های سریال، شبکه‌های صنعتی (RS-232, RS-485)

✅ مزایا:

• فرکانس استراتژیک ۱۴.۷۴۵۶ مگاهرتز: حل کامل مشکل خطای Baud Rate در UART بدون نیاز به کریستال‌های خاص

• ولتاژ تغذیه دوگانه (۳.۳ و ۵ ولت): یک قطعه برای تمام طراحی‌ها – بی‌نیاز از چند مدل مختلف

• پکیج Full-Size DIP-14: نصب Through-Hole بسیار آسان، ایده آل برای بوردبورد، نمونه‌سازی و تعمیرات

• راه‌اندازی فوق‌العاده آسان: فقط ۲ پایه تغذیه و یک پایه خروجی – بدون قطعه جانبی، بدون دردسر

• حذف مشکلات طراحی با کریستال: دیگر نگران خازن‌های بار، طول تراک و عدم نوسان کریستال نخواهید بود

• قیمت اقتصادی: برند ChenMoun با هزینه مقرون‌به‌صرفه

🎯 جمع‌بندی:
این نوسان‌ساز کریستالی ۱۴.۷۴۵۶ مگاهرتز با پایداری ۵۰ پی‌پی‌ام و ولتاژ تغذیه ۳.۳-۵.۰ ولت در پکیج Full-Size DIP-14، یک راه‌حل کامل، ساده و قابل اعتماد برای تأمین سیگنال ساعت در سیستم‌های مبتنی بر ارتباط سریال است. با نصب آسان Through-Hole، خروجی CMOS آماده و دقت کافی برای UART، این قطعه خیال شما را از بابت نرخ‌های باود دقیق راحت می‌کند و به‌عنوان یک منبع کلاک “وصل کن و تمام” در پروژه‌های آموزشی، نمونه‌سازی و تعمیرات می‌درخشد.
