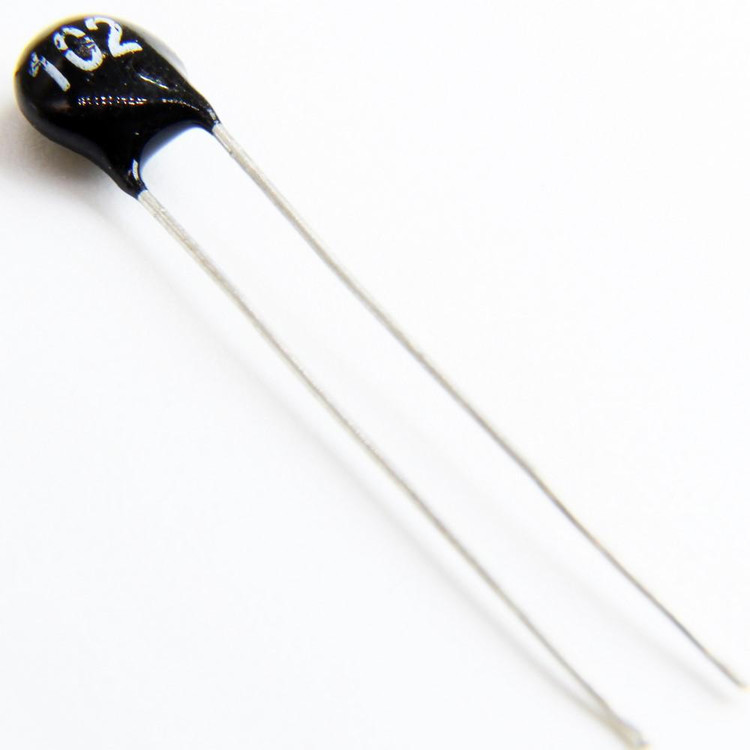

مقاومت حرارتی 1کیلواهم 450میلی وات 5میلی متر 10 درصد NTC 102-5M
NTC 102-5M
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: NTC 102-5M
نام کارخانهای: JNR05S102
تعداد در بسته: 1000 عدد
برند: CHINA
پکیج: Radial
بستهبندی: Bulk
حداقل: 3 عدد
عنوان گروه: Thermistors - NTC
دیتاشیت: NTC 102-5M
مقاومت 1 کیلو اهم
توان (وات) 450 میلی وات
دقت 10 درصد
نوع قرار گیری Radial
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات: NTC مقاومت حرارتی 1 کیلو اهم Disk Type Ntc Thermistors; Resistance Value:1KOhm, Diameter:5mm Tolerance:±10%
Resistance 1 kΩ
Power Rating 450 mW
Tolerance 10 %
Termination Style Radial
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +150 C°
Brand CHINA
Package Radial
نقد و بررسی
NTC (Negative Temperature Coefficient) Thermistor یا مقاومت حرارتی با ضریب دمایی منفی، یکی از قطعات الکترونیکی پرکاربرد در کنترل دما و اندازهگیری حرارت است. این قطعه با تغییر دما، مقاومت الکتریکی آن به صورت معکوس تغییر میکند، به این معنی که با افزایش دما، مقاومت آن کاهش مییابد و بالعکس. مقاومت حرارتی 1 کیلو اهم Disk Type با قطر 5 میلیمتر و تلرانس ±10%، یکی از محصولات پراستفاده در صنایع الکترونیک و کنترل دما است.
ویژگیهای کلیدی:
-
مقاومت اسمی: 1 کیلو اهم در دمای مرجع (معمولاً 25 درجه سانتیگراد).
-
نوع: Disk Type (دیسکی) با ساختار فشرده و مقاوم در برابر شرایط سخت محیطی.
-
قطر: 5 میلیمتر، مناسب برای استفاده در مدارهای فشرده و کوچک.
-
تلرانس مقاومت: ±10%، که دقت قابل قبولی برای بسیاری از کاربردها ارائه میدهد.
-
ضریب دمایی منفی: با افزایش دما، مقاومت کاهش مییابد.
کاربردهای رایج:
-
کنترل دما: در سیستمهای HVAC، یخچالها، و دستگاههای گرمایشی و سرمایشی.
-
جبرانسازی دما: در مدارهای الکترونیکی برای جبران اثرات دما بر عملکرد قطعات.
-
سنسور دما: در دستگاههای پزشکی، خودروها، و صنایع غذایی.
-
محافظت از اضافه بار: در سیستمهای قدرت و باتریها برای جلوگیری از گرمای بیش از حد.
مزایا:
-
حساسیت بالا: تغییرات دما را با دقت خوبی تشخیص میدهد.
-
قیمت مقرون به صرفه: نسبت به سایر سنسورهای دما، هزینه کمتری دارد.
-
ساختار مستحکم: مقاوم در برابر لرزش و شرایط سخت محیطی.
معایب:
-
غیرخطی بودن: رابطه بین دما و مقاومت غیرخطی است و نیاز به کالیبراسیون دقیق دارد.
-
تلرانس ±10%: ممکن است برای کاربردهای بسیار دقیق مناسب نباشد.
سوالات متداول (FAQ):
-
دمای کاری این NTC Thermistor چقدر است؟
دمای کاری این مقاومت حرارتی معمولاً بین -50 تا +150 درجه سانتیگراد است. با این حال، برای اطلاعات دقیقتر، باید به دیتاشیت محصول مراجعه کنید. -
چگونه میتوانم مقاومت NTC را در دمای خاصی محاسبه کنم؟
مقاومت NTC با استفاده از معادلهی Arrhenius یا جدول B-Value محاسبه میشود. برای این کار، باید مقدار B (ثابت ماده) و مقاومت اسمی در دمای مرجع (معمولاً 25 درجه سانتیگراد) را بدانید. -
آیا این NTC برای کاربردهای پزشکی مناسب است؟
بله، این NTC میتواند در کاربردهای پزشکی مانند سنسورهای دمای بدن استفاده شود، اما باید از استانداردهای ایمنی و بهداشتی لازم برخوردار باشد. برای اطمینان، بهتر است با تولیدکننده مشورت کنید.
این مقاومت حرارتی 1 کیلو اهم Disk Type، با توجه به ویژگیها و قیمت مناسب، گزینهای ایدهآل برای بسیاری از پروژههای الکترونیکی و کنترل دما است.
