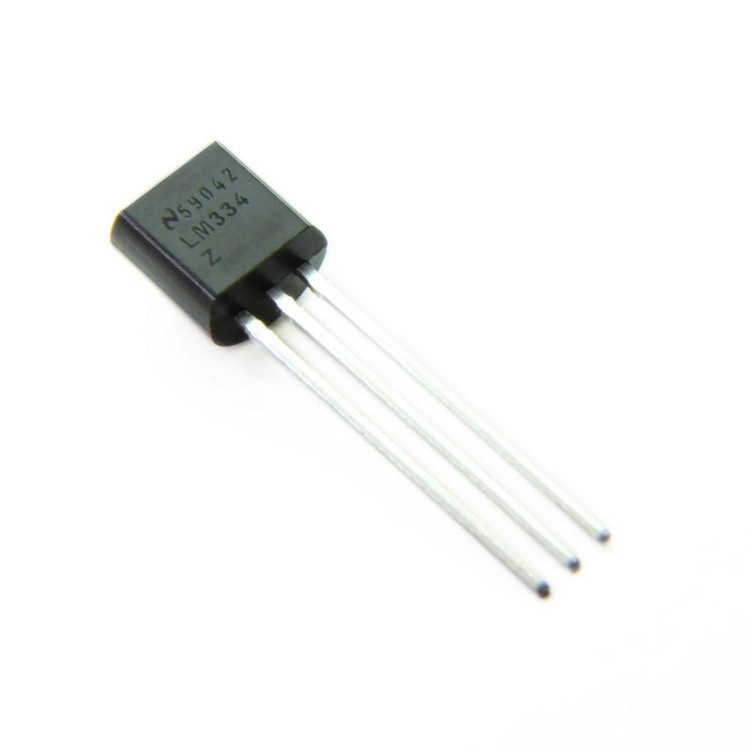

آی‌سی LM334Z

LM334Z یک آی‌سی منبع جریان قابل تنظیم سه‌پین از شرکت‌های معتبر مانند Texas Instruments و STMicroelectronics است که به دلیل دقت بالا، انعطاف‌پذیری و عملکرد پایدار در کاربردهای مختلف الکترونیکی شناخته می‌شود. این آی‌سی در بسته‌بندی TO-92 عرضه شده و به دلیل طراحی ساده و کارآمد، انتخابی ایده‌آل برای مهندسان و طراحان مدارهای آنالوگ است. LM334Z قادر است جریان را در محدوده وسیعی از 1 میکروآمپر تا 10 میلی‌آمپر با دقت اولیه ±3% تنظیم کند و با ولتاژ کاری گسترده (1 تا 40 ولت) و پایداری دمایی عالی (0.33%/°C)، عملکردی قابل اعتماد در شرایط مختلف ارائه می‌دهد.

ویژگی‌های کلیدی

• منبع جریان قابل تنظیم: امکان تنظیم جریان خروجی با استفاده از یک مقاومت خارجی، انعطاف‌پذیری بالایی را برای کاربردهای متنوع فراهم می‌کند.

• محدوده جریان گسترده: از 1 میکروآمپر تا 10 میلی‌آمپر، مناسب برای کاربردهای کم‌مصرف و حساس.

• ولتاژ کاری گسترده: عملکرد پایدار در بازه ولتاژ 1 تا 40 ولت.

• پایداری دمایی: وابستگی دمایی کم (0.33%/°C) و امکان دستیابی به پایداری صفر با افزودن دیود و مقاومت اضافی.

• مقاومت در برابر ولتاژ معکوس: تحمل ولتاژ معکوس تا 20 ولت با جریان معکوس ناچیز.

• مصرف توان پایین: ایده‌آل برای دستگاه‌های باتری‌محور و سیستم‌های کم‌مصرف.

• بسته‌بندی TO-92: طراحی فشرده و مناسب برای نصب آسان در مدارهای مختلف.

کاربردها

LM334Z به دلیل ویژگی‌های منحصربه‌فرد خود در طیف وسیعی از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد:

• حسگرهای دمایی: به دلیل پاسخ دقیق به تغییرات دما، در سیستم‌های نظارت و کنترل دما کاربرد دارد.

• منبع جریان مرجع: برای ایجاد جریان ثابت در مدارهای تقویت‌کننده صوتی و فرکانس رادیویی (RF) به منظور حفظ وضوح و پایداری.

• حفاظت در برابر نوسانات: تنظیم جریان برای محافظت از قطعات حساس در برابر نوسانات ناگهانی در تجهیزات صنعتی.

• درایور LED: تنظیم جریان برای حفظ روشنایی یکنواخت و بهینه در آرایه‌های LED.

• تولید رمپ زمانی: برای ایجاد توالی‌های زمانی در مدارهای دیجیتال و آنالوگ، به‌ویژه در سیستم‌های اتوماسیون و پردازش سیگنال.

مزایای استفاده از LM334Z

LM334Z با طراحی ساده و عملکرد قابل اعتماد، به طراحان امکان می‌دهد تا با حداقل اجزای خارجی، مدارهایی با دقت بالا طراحی کنند. این آی‌سی به دلیل مصرف توان پایین و پایداری در برابر تغییرات دمایی و ولتاژ، گزینه‌ای ایده‌آل برای کاربردهای حساس و صنعتی است. علاوه بر این، سازگاری با ابزارهای طراحی PCB مانند OrCAD، Altium و KiCad، فرآیند ادغام آن در پروژه‌های مختلف را تسهیل می‌کند.

سوالات متداول (FAQ)

1. LM334Z برای چه نوع کاربردهایی مناسب است؟
   LM334Z برای کاربردهایی مانند حسگرهای دمایی، درایور LED، منبع جریان مرجع، حفاظت در برابر نوسانات و تولید رمپ‌های زمانی مناسب است. این آی‌سی به دلیل دقت بالا و مصرف توان پایین در دستگاه‌های باتری‌محور و سیستم‌های صنعتی بسیار کاربردی است.

2. چگونه می‌توان جریان خروجی LM334Z را تنظیم کرد؟
   جریان خروجی LM334Z با اتصال یک مقاومت خارجی بین پایه R و -VIN تنظیم می‌شود. مقدار مقاومت تعیین‌کننده جریان خروجی است و می‌توان با فرمول ارائه‌شده در دیتاشیت، مقدار دقیق جریان را محاسبه کرد.

3. آیا LM334Z در برابر تغییرات دمایی پایدار است؟
   بله، LM334Z با وابستگی دمایی 0.33%/°C عملکرد پایداری دارد. برای پایداری بیشتر، می‌توان یک دیود و مقاومت اضافی به مدار اضافه کرد تا اثر تغییرات دمایی به حداقل برسد.

خرید LM334Z

برای تهیه LM334Z با کیفیت بالا و اطمینان از اصالت محصول، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی متنوعی را با قیمت مناسب و خدمات پشتیبانی قوی ارائه می‌دهد، که می‌تواند نیازهای شما را برای پروژه‌های الکترونیکی به بهترین شکل برآورده کند.
