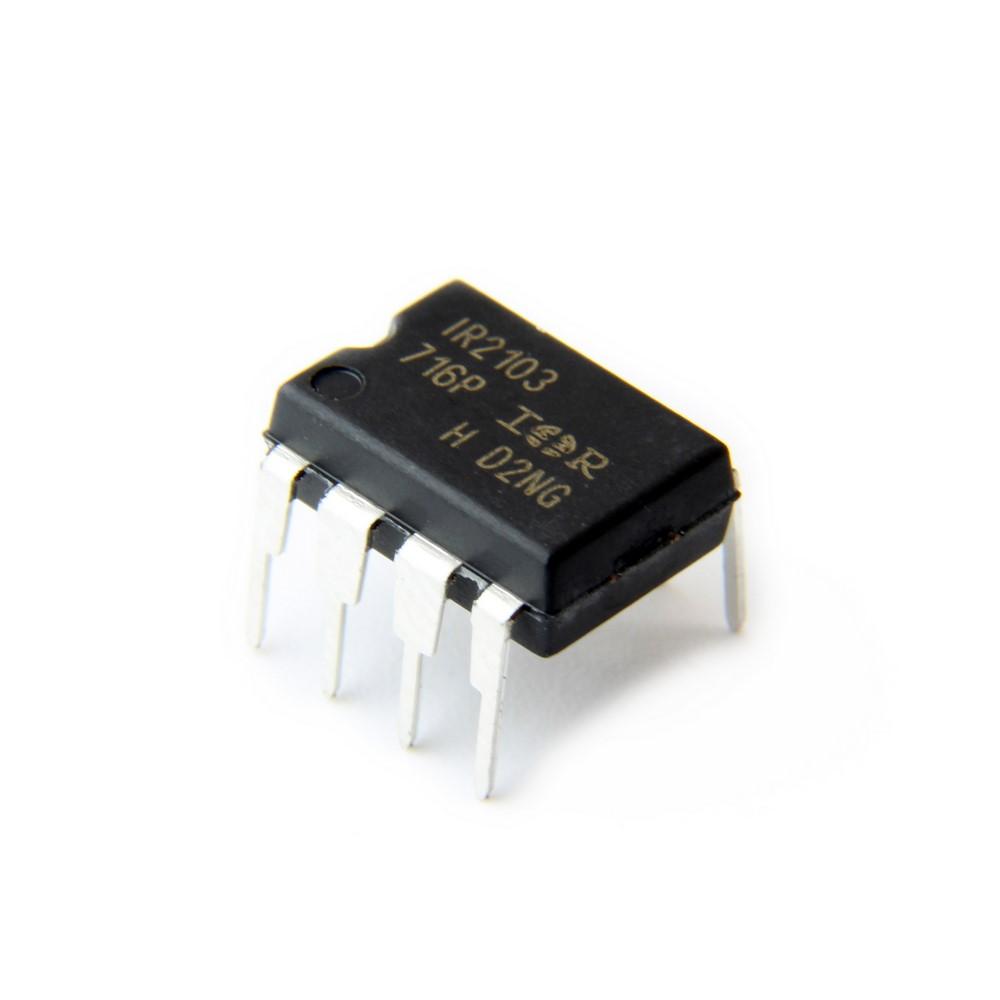

آی سی IR2103

آی‌سی IR2103 یک درایور نیم‌پل (Half-Bridge Driver) پیشرفته از شرکت Infineon Technologies است که برای کنترل ترانزیستورهای قدرت مانند MOSFET و IGBT در کاربردهای مختلف طراحی شده است. این آی‌سی با ویژگی‌های منحصربه‌فرد خود، از جمله ولتاژ کاری بالا، حفاظت در برابر اتصال متقاطع (Shoot-Through Protection)، و عملکرد قابل اعتماد در شرایط سخت، انتخابی ایده‌آل برای مهندسان الکترونیک و طراحان سیستم‌های قدرت است. در ادامه، به بررسی ویژگی‌ها، کاربردها، و مزایای این محصول می‌پردازیم.

ویژگی‌های کلیدی IR2103

• ولتاژ کاری بالا: قابلیت عملکرد تا 600 ولت، مناسب برای کاربردهای ولتاژ بالا مانند اینورترها و موتورهای الکتریکی.

• جریان خروجی مناسب: جریان منبع (Source) 210 میلی‌آمپر و جریان سینک (Sink) 360 میلی‌آمپر برای درایو کردن گیت‌های ترانزیستورهای قدرت.

• حفاظت در برابر اتصال متقاطع: مجهز به منطق جلوگیری از اتصال کوتاه (Cross-Conduction Prevention Logic) برای افزایش ایمنی و کارایی.

• زمان‌بندی دقیق: زمان روشن/خاموش شدن (ton/toff) به ترتیب 680 نانوثانیه و 150 نانوثانیه با زمان مرده (Deadtime) 520 نانوثانیه.

• سازگاری با منطق‌های مختلف: پشتیبانی از ورودی‌های منطقی 3.3 ولت، 5 ولت و 15 ولت.

• قابلیت بوت‌استرپ: کانال شناور طراحی‌شده برای عملیات بوت‌استرپ، که امکان درایو کردن سمت بالا (High-Side) را فراهم می‌کند.

• مقاومت در برابر نویز: تحمل ولتاژهای گذرای منفی و مصونیت در برابر dV/dt.

• بسته‌بندی متنوع: موجود در بسته‌های 8-PDIP و 8-SOIC برای انعطاف‌پذیری در طراحی مدار.

کاربردهای IR2103

آی‌سی IR2103 به دلیل طراحی قدرتمند و انعطاف‌پذیر، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• کنترل موتور: مناسب برای درایو موتورهای DC و AC در کاربردهای صنعتی و خانگی.

• اینورترهای انرژی تجدیدپذیر: ایده‌آل برای اینورترهای خورشیدی و بادی که نیاز به کنترل دقیق و کارایی بالا دارند.

• منابع تغذیه سوئیچینگ: استفاده در مبدل‌های DC-DC و سیستم‌های مدیریت توان.

• آمپلی‌فایرهای کلاس D: مناسب برای تقویت‌کننده‌های صوتی با راندمان بالا.

• سیستم‌های روشنایی و بالاست الکترونیکی: برای کنترل توان در لامپ‌های فلورسنت و LED.

مزایای استفاده از IR2103

• راندمان بالا: زمان‌بندی سریع و دقیق، مصرف انرژی را بهینه می‌کند.

• قابلیت اطمینان: ویژگی‌هایی مانند قفل ولتاژ پایین (Undervoltage Lockout) و حفاظت در برابر اتصال کوتاه، پایداری سیستم را افزایش می‌دهد.

• انعطاف‌پذیری در طراحی: پشتیبانی از ولتاژهای مختلف و بسته‌بندی‌های متنوع، امکان استفاده در پروژه‌های مختلف را فراهم می‌کند.

• عملکرد در شرایط سخت: مقاومت در برابر نویز و ولتاژهای گذرا، این آی‌سی را برای محیط‌های صنعتی مناسب می‌سازد.

سوالات متداول (FAQ)

1. آی‌سی IR2103 برای چه نوع ترانزیستورهایی مناسب است؟

IR2103 برای درایو کردن MOSFETها و IGBTها طراحی شده است و به‌ویژه در کاربردهایی که نیاز به کنترل نیم‌پل با ولتاژ بالا (تا 600 ولت) دارند، عملکرد بسیار خوبی ارائه می‌دهد.

2. آیا IR2103 برای کاربردهای صوتی مناسب است؟

بله، این آی‌سی به دلیل زمان‌بندی سریع و راندمان بالا، برای آمپلی‌فایرهای کلاس D که در سیستم‌های صوتی با کیفیت بالا استفاده می‌شوند، بسیار مناسب است.

3. تفاوت بین بسته‌های 8-PDIP و 8-SOIC در چیست؟

بسته 8-PDIP (Dual Inline Package) برای نصب روی برد با سوراخ مناسب است و فضای بیشتری اشغال می‌کند، در حالی که 8-SOIC (Small Outline Integrated Circuit) برای نصب سطحی (SMD) طراحی شده و فضای کمتری نیاز دارد، که برای طراحی‌های فشرده مناسب‌تر است.

چرا IR2103 انتخاب حرفه‌ای‌هاست؟

IR2103 با ترکیب ویژگی‌های پیشرفته، کارایی بالا، و قابلیت اطمینان، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی پیچیده است. این آی‌سی نه‌تنها عملکرد سیستم را بهبود می‌بخشد، بلکه با کاهش پیچیدگی طراحی و افزایش ایمنی، زمان و هزینه توسعه را کاهش می‌دهد.

خرید IR2103 از فروشگاه معتبر

برای تهیه آی‌سی IR2103 با تضمین اصالت و کیفیت، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت‌های رقابتی ارائه می‌دهد و خدمات پشتیبانی حرفه‌ای برای مشتریان فراهم می‌کند. همین حالا به E366.ir سر بزنید و پروژه‌های خود را با اطمینان به مرحله اجرا برسانید!
