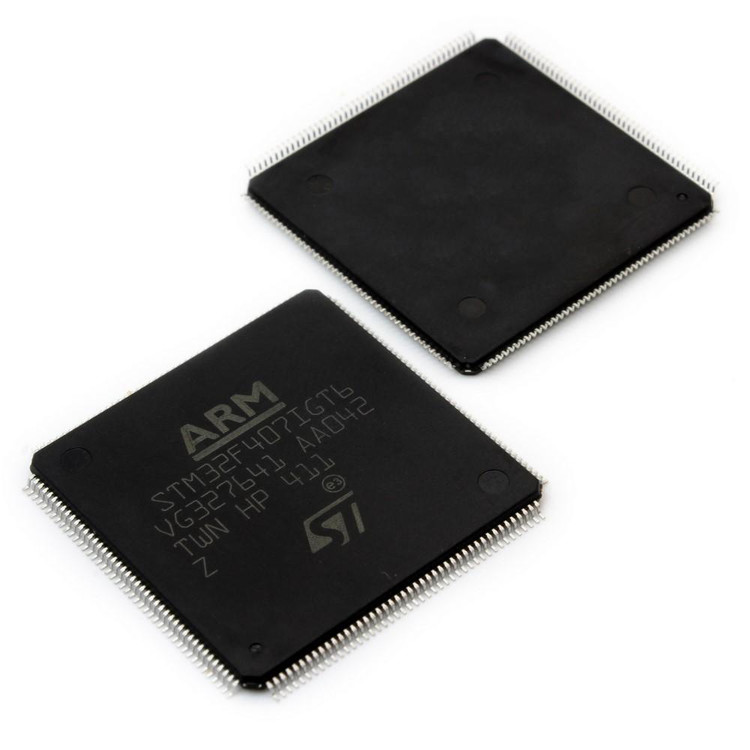

میکروکنترلر STM32F407IGT6 پکیج LQFP-176

میکروکنترلر STM32F407IGT6 از خانواده‌ی STM32F4 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M4 طراحی شده است. این میکروکنترلر با فرکانس کاری حداکثر 168 مگاهرتز، عملکردی قدرتمند و بهینه برای طیف گسترده‌ای از کاربردهای صنعتی، مصرفی و ارتباطاتی ارائه می‌دهد. در ادامه به بررسی ویژگی‌های کلیدی این محصول می‌پردازیم.

ویژگی‌های اصلی

1. پردازنده‌ی قدرتمند Cortex-M4
   این میکروکنترلر از هسته‌ی ARM Cortex-M4 با قابلیت FPU (واحد محاسبات ممیز شناور) بهره می‌برد. این ویژگی باعث می‌شود تا عملیات ریاضی پیچیده، مانند پردازش سیگنال‌های دیجیتال (DSP)، با سرعت و دقت بالایی انجام شود.

2. فرکانس کاری بالا
   با فرکانس کاری حداکثر 168 مگاهرتز، این میکروکنترلر قادر به اجرای دستورات با سرعت بسیار بالا است که آن را برای کاربردهای بلادرنگ (Real-Time) ایده‌آل می‌کند.

3. حافظه‌ی گسترده

   • حافظه‌ی فلش: 1 مگابایت

   • حافظه‌ی SRAM: 192 کیلوبایت
     این حجم حافظه امکان ذخیره‌سازی کدهای پیچیده و داده‌های بزرگ را فراهم می‌کند.

4. پورت‌های ارتباطی متنوع

   • USB 2.0 OTG با پشتیبانی از حالت‌های Host و Device

   • Ethernet MAC با قابلیت پشتیبانی از پروتکل‌های شبکه‌ای

   • CAN برای ارتباطات صنعتی

   • USART/UART/SPI/I2C برای ارتباطات سریال
     این پورت‌ها امکان اتصال به انواع دستگاه‌ها و شبکه‌ها را فراهم می‌کنند.

5. واحدهای کنترل زمان (Timer)
   این میکروکنترلر دارای 14 تایمر است که شامل تایمرهای 16 بیتی و 32 بیتی می‌شود. این تایمرها برای کنترل PWM، اندازه‌گیری زمان و سایر کاربردهای زمان‌بندی استفاده می‌شوند.

6. واحدهای ADC و DAC

   • ADC: 3 واحد با 12 بیت رزولوشن و سرعت نمونه‌برداری تا 2.4 MSPS

   • DAC: 2 واحد با 12 بیت رزولوشن
     این ویژگی‌ها امکان پردازش سیگنال‌های آنالوگ را با دقت بالا فراهم می‌کنند.

7. واحد DMA
   با 2 کنترلر DMA و 16 کانال، این میکروکنترلر امکان انتقال داده‌ها بین حافظه و پریفرال‌ها را بدون نیاز به دخالت CPU فراهم می‌کند. این امر باعث کاهش مصرف انرژی و افزایش کارایی سیستم می‌شود.

8. واحدهای GPIO
   این میکروکنترلر دارای 140 پایه‌ی GPIO است که به کاربران انعطاف‌پذیری بالایی در اتصال به دستگاه‌های خارجی می‌دهد.

9. امنیت و حفاظت

   • حفاظت از حافظه‌ی فلش

   • واحد CRC برای بررسی صحت داده‌ها

   • واحد RNG برای تولید اعداد تصادفی

10. پکیج و ابعاد
    این میکروکنترلر در پکیج LQFP176 ارائه می‌شود که دارای 176 پایه است. این پکیج برای طراحی‌های فشرده و با تراکم بالا مناسب است.

کاربردهای رایج

• سیستم‌های صنعتی: کنترل موتور، اتوماسیون صنعتی، سیستم‌های مانیتورینگ

• پردازش سیگنال: پردازش صوت و تصویر، سیستم‌های DSP

• ارتباطات: شبکه‌های Ethernet، ارتباطات CAN، پروتکل‌های USB

• سیستم‌های تعبیه‌شده: دستگاه‌های پزشکی، رباتیک، سیستم‌های ناوبری

• کنترل انرژی: سیستم‌های مدیریت باتری، اینورترها

مزایای کلیدی

• کارایی بالا: با فرکانس کاری 168 مگاهرتز و واحد FPU، این میکروکنترلر برای کاربردهای محاسباتی سنگین ایده‌آل است.

• انعطاف‌پذیری: پورت‌های ارتباطی متنوع و تعداد بالای GPIO امکان اتصال به انواع دستگاه‌ها را فراهم می‌کند.

• مصرف انرژی بهینه: با قابلیت‌های مدیریت انرژی پیشرفته، این میکروکنترلر برای کاربردهای باتری‌محور مناسب است.

• امنیت بالا: ویژگی‌های امنیتی مانند CRC و RNG از داده‌ها و کدها محافظت می‌کنند.

جمع‌بندی

میکروکنترلر STM32F407IGT6 با ترکیبی از قدرت پردازشی بالا، حافظه‌ی گسترده و پورت‌های ارتباطی متنوع، یک انتخاب ایده‌آل برای پروژه‌های پیچیده و حرفه‌ای است. این محصول با پشتیبانی از طیف وسیعی از کاربردها، از سیستم‌های صنعتی تا دستگاه‌های مصرفی، جایگاه خود را به عنوان یکی از محبوب‌ترین میکروکنترلرهای بازار تثبیت کرده است.
