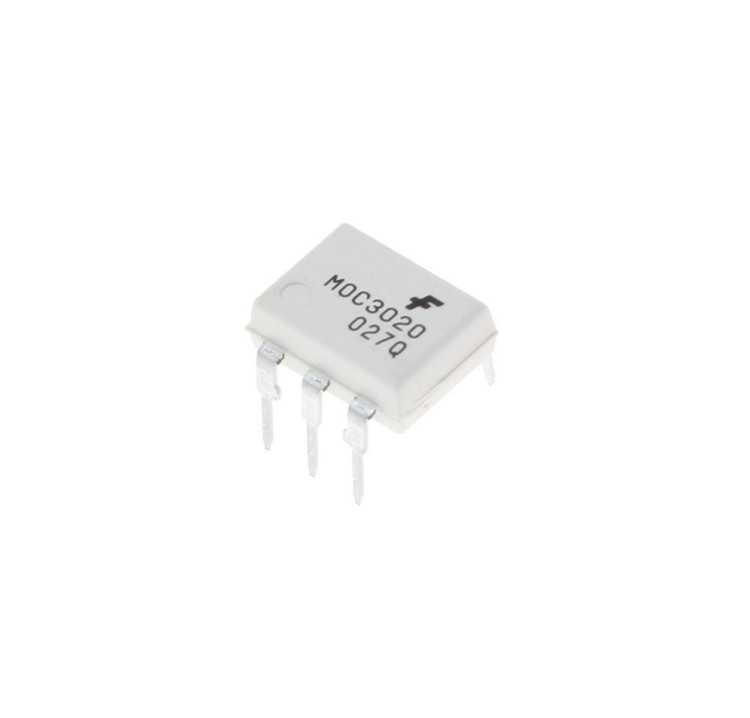

اپتوکوپلر تک 6پین MOC3020M

اپتوکوپلر MOC3020M یک قطعه الکترونیکی پیشرفته از نوع اپتوکوپلر با خروجی تریاک (Triac) است که توسط شرکت ON Semiconductor طراحی و تولید شده است. این قطعه با دارا بودن یک دیود مادون قرمز گالیم آرسناید (GaAs) و یک سوئیچ دوطرفه سیلیکونی فعال‌شونده توسط نور، عملکردی مشابه یک تریاک دارد. این اپتوکوپلر به‌طور خاص برای ایزولاسیون الکتریکی بین مدارهای کنترلی و بارهای قدرت در کاربردهای ولتاژ متناوب (AC) طراحی شده است. با ولتاژ ایزولاسیون بالا (تا 5300 ولت RMS) و توانایی کنترل بارهای مقاومتی و القایی در ولتاژ 115 ولت AC، این قطعه گزینه‌ای ایده‌آل برای کاربردهای صنعتی و خانگی است.

MOC3020M با بسته‌بندی DIP-6 (6 پین) ارائه می‌شود و به دلیل پایداری بالای جریان ورودی (IFT) و تخریب پایین دیود مادون قرمز، عملکردی قابل اعتماد در شرایط مختلف ارائه می‌دهد. این اپتوکوپلر فاقد قابلیت عبور از صفر (Non-Zero Crossing) است، که آن را برای کاربردهایی که نیاز به کنترل دقیق فاز دارند مناسب می‌سازد.

مشخصات فنی

• نوع خروجی: تریاک (PhotoTriac)

• ولتاژ ایزولاسیون: 5300 ولت RMS

• ولتاژ بلاکینگ پیک: 400 ولت

• حداکثر جریان ورودی (IFT): 30 میلی‌آمپر

• ولتاژ ورودی معمولی: 1.15 ولت

• حداکثر ولتاژ ورودی: 1.5 ولت

• حداکثر ولتاژ خروجی: 280 ولت AC

• جریان فوروارد مداوم: 60 میلی‌آمپر

• حداکثر توان تلفاتی: 330 میلی‌وات

• دمای کاری: -40 تا +85 درجه سانتی‌گراد

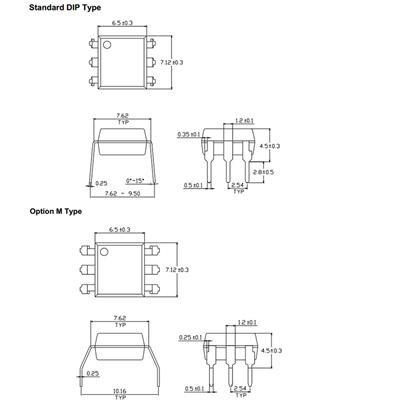

• بسته‌بندی: DIP-6 (Through-Hole)

ویژگی‌های کلیدی

• ایزولاسیون بالا: با ولتاژ ایزولاسیون 5300 ولت RMS، این قطعه ایمنی بالایی را در برابر تداخل الکتریکی و خطرات ولتاژ بالا فراهم می‌کند.

• پایداری جریان ورودی: دیود مادون قرمز با تخریب پایین، عمر طولانی و عملکرد پایدار را تضمین می‌کند.

• کنترل بارهای AC: طراحی شده برای کنترل بارهای مقاومتی و القایی در سیستم‌های 115 ولت AC.

• تطبیق‌پذیری: مناسب برای انواع کاربردهای صنعتی و خانگی.

• تأییدیه‌های ایمنی: دارای استانداردهای UL1577 و DIN EN/IEC60747-5-5 برای اطمینان از ایمنی و قابلیت اطمینان.

کاربردها

اپتوکوپلر MOC3020M به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد، از جمله:

• کنترل‌های صنعتی: استفاده در سیستم‌های اتوماسیون صنعتی برای کنترل بارهای قدرت.

• کنترل شیرهای برقی و سوپاپ‌ها: مناسب برای کاربردهای هیدرولیک و پنوماتیک.

• چراغ‌های راهنمایی: کنترل دقیق روشنایی و زمان‌بندی.

• کلیدهای قدرت AC استاتیک: برای سوئیچینگ بدون تماس مکانیکی.

• دیمرهای لامپ رشته‌ای: تنظیم روشنایی لامپ‌ها.

• رله‌های حالت جامد: جایگزینی برای رله‌های مکانیکی با عمر طولانی‌تر.

• کنترل موتور: مدیریت بارهای القایی در موتورهای کوچک.

• بالاست‌های لامپ: کنترل توان در سیستم‌های روشنایی.

مزایای استفاده از MOC3020M

• ایمنی بالا: ایزولاسیون نوری بین مدارهای کنترل و قدرت، خطر شوک الکتریکی و تداخل را کاهش می‌دهد.

• عمر طولانی: دیود مادون قرمز با تخریب کم، عملکرد پایدار را در طولانی‌مدت تضمین می‌کند.

• اندازه کوچک: بسته‌بندی DIP-6 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.

• انعطاف‌پذیری در طراحی: پشتیبانی از بارهای متنوع و کنترل دقیق فاز.

پرسش‌های متداول (FAQ)

1. تفاوت MOC3020M با MOC3021M چیست؟

MOC3020M و MOC3021M هر دو اپتوکوپلرهای خروجی تریاک هستند، اما تفاوت اصلی در جریان تحریک ورودی (IFT) آن‌هاست. MOC3020M به جریان تحریک 30 میلی‌آمپر نیاز دارد، در حالی که MOC3021M با جریان 15 میلی‌آمپر کار می‌کند. این باعث می‌شود MOC3021M برای کاربردهایی با محدودیت جریان ورودی مناسب‌تر باشد.

2. آیا MOC3020M برای کنترل بارهای DC مناسب است؟

خیر، MOC3020M به‌طور خاص برای کنترل بارهای AC طراحی شده است و برای بارهای DC مناسب نیست. برای کاربردهای DC، باید از اپتوکوپلرهایی با خروجی ترانزیستور یا MOSFET استفاده کنید.

3. چگونه می‌توان MOC3020M را در مدار دیمر لامپ استفاده کرد؟

برای استفاده از MOC3020M در مدار دیمر لامپ، آن را بین یک میکروکنترلر (مانند Arduino) و یک تریاک (مانند BT136) قرار دهید. اپتوکوپلر سیگنال کنترلی را از میکروکنترلر دریافت کرده و تریاک را برای تنظیم توان خروجی به لامپ فعال می‌کند. اطمینان حاصل کنید که از مقاومت مناسب برای محدود کردن جریان دیود مادون قرمز استفاده کنید.

خرید MOC3020M

برای تهیه اپتوکوپلر MOC3020M با کیفیت بالا و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی متنوعی را با تضمین اصالت کالا و خدمات پشتیبانی قوی ارائه می‌دهد.
