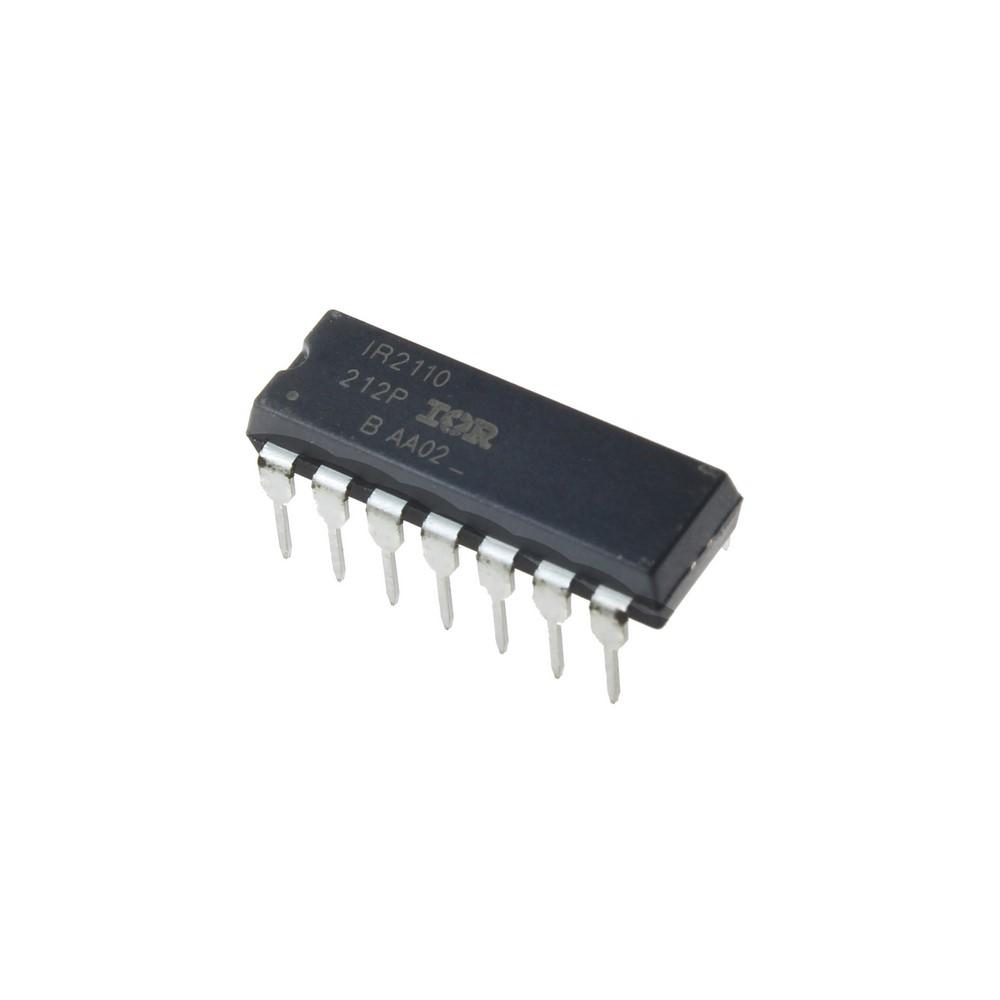

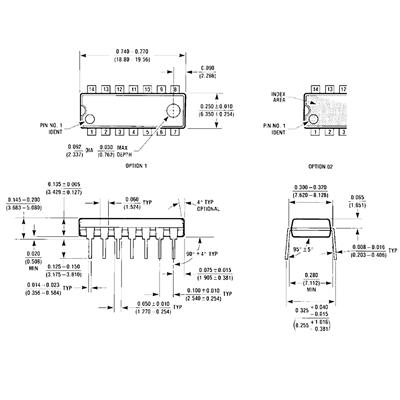

آی سی IR2110

آی‌سی IR2110 یک درایور ولتاژ بالا و پرسرعت است که توسط شرکت Infineon Technologies طراحی و تولید شده است. این آی‌سی به‌طور خاص برای کنترل و درایو کردن MOSFETها و IGBTها در کاربردهای مختلف از جمله اینورترها، درایوهای موتور، منابع تغذیه سوئیچینگ (SMPS) و سیستم‌های صنعتی طراحی شده است. با بهره‌گیری از فناوری‌های پیشرفته HVIC (High-Voltage Integrated Circuit) و CMOS مقاوم در برابر لچ‌آپ، IR2110 یک راه‌حل قابل اعتماد و کارآمد برای مدیریت توان در سیستم‌های پیچیده ارائه می‌دهد. این آی‌سی با قابلیت کنترل مستقل کانال‌های بالا (High-Side) و پایین (Low-Side) و تحمل ولتاژ تا 500 ولت، گزینه‌ای ایده‌آل برای کاربردهای حرفه‌ای در صنایع مختلف است.

ویژگی‌های کلیدی IR2110

IR2110 به دلیل ویژگی‌های برجسته‌اش در پروژه‌های الکترونیک قدرت بسیار مورد توجه قرار گرفته است. در ادامه به برخی از مهم‌ترین ویژگی‌های این آی‌سی اشاره می‌کنیم:

• کانال شناور برای عملیات بوت‌استرپ: طراحی کانال شناور IR2110 امکان درایو کردن MOSFET یا IGBT در پیکربندی High-Side تا ولتاژ 500 ولت را فراهم می‌کند. این ویژگی برای کاربردهای اینورتر و پل‌های H بسیار حیاتی است.

• تحمل ولتاژهای گذرای منفی و ایمنی در برابر dV/dt: این آی‌سی در برابر تغییرات سریع ولتاژ و نویزهای گذرا مقاوم است، که باعث افزایش پایداری سیستم می‌شود.

• سازگاری با منطق 3.3 ولت: ورودی‌های منطقی IR2110 با خروجی‌های استاندارد CMOS و LSTTL سازگار هستند و می‌توانند با سطوح منطقی پایین تا 3.3 ولت کار کنند.

• جریان خروجی بالا: با توانایی ارائه جریان پیک تا 2.5 آمپر، این آی‌سی قادر به شارژ و دشارژ سریع خازن‌های گیت MOSFET و IGBT است، که منجر به عملکرد سریع و کارآمد می‌شود.

• تاخیرهای انتشار همسان: تاخیرهای روشن و خاموش شدن (Turn-On/Turn-Off) به‌گونه‌ای طراحی شده‌اند که در کاربردهای با فرکانس بالا، کراس‌کنداکشن (Cross-Conduction) را به حداقل برسانند.

• محافظت در برابر ولتاژ پایین (Undervoltage Lockout): این ویژگی از عملکرد نادرست در شرایط ولتاژ ناکافی جلوگیری می‌کند.

• محدوده ولتاژ تغذیه گسترده: ولتاژ تغذیه گیت از 10 تا 20 ولت و ولتاژ منطقی از 3.3 تا 20 ولت، انعطاف‌پذیری بالایی را برای طراحی‌های مختلف فراهم می‌کند.

مشخصات فنی

در جدول زیر، مشخصات کلیدی IR2110 به‌صورت خلاصه ارائه شده است:

کاربردها

IR2110 به دلیل انعطاف‌پذیری و عملکرد بالای خود در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• درایوهای موتور: کنترل دقیق موتورهای DC و AC در کاربردهایی مانند وسایل نقلیه الکتریکی، رباتیک و سیستم‌های صنعتی.

• اینورترهای موج سینوسی خالص: تولید توان AC با کیفیت بالا از منابع DC، مناسب برای سیستم‌های انرژی تجدیدپذیر.

• منابع تغذیه سوئیچینگ (SMPS): بهبود کارایی و مدیریت توان در منابع تغذیه.

• گرمایش القایی: کنترل توان در سیستم‌های گرمایش القایی با فرکانس بالا.

• کاربردهای صنعتی: استفاده در سیستم‌های کنترل صنعتی، اتوماسیون و تجهیزات سنگین.

مزایای استفاده از IR2110

• قابلیت اطمینان بالا: فناوری‌های HVIC و CMOS مقاوم در برابر لچ‌آپ، عملکرد پایدار و طولانی‌مدت را تضمین می‌کنند.

• انعطاف‌پذیری در طراحی: پشتیبانی از ولتاژها و منطق‌های مختلف، این آی‌سی را برای پروژه‌های متنوع مناسب می‌سازد.

• عملکرد سریع: تاخیرهای کم و جریان خروجی بالا، امکان سوئیچینگ سریع و کارآمد را فراهم می‌کنند.

• مقاومت در برابر نویز: طراحی مقاوم در برابر نویزهای الکتریکی و ولتاژهای گذرا، IR2110 را برای محیط‌های صنعتی خشن ایده‌آل می‌کند.

نکات طراحی

برای استفاده بهینه از IR2110، رعایت نکات زیر ضروری است:

1. انتخاب خازن بوت‌استرپ مناسب: خازن بوت‌استرپ باید به‌گونه‌ای انتخاب شود که بتواند شارژ کافی برای گیت MOSFET در فرکانس‌های کاری مورد نظر فراهم کند. برای اطلاعات بیشتر، به دیتاشیت IR2110 مراجعه کنید.

2. اتصالات دقیق: اطمینان حاصل کنید که پین‌های VSS و COM به درستی به زمین متصل شده‌اند تا از نویز و مشکلات عملکرد جلوگیری شود.

3. مدیریت حرارتی: در کاربردهای با توان بالا، مدیریت حرارتی مناسب برای جلوگیری از گرمایش بیش از حد آی‌سی ضروری است.

4. بررسی دیتاشیت: دیتاشیت رسمی IR2110 اطلاعات دقیق‌تری در مورد پیکربندی پین‌ها، مشخصات الکتریکی و راهنمای طراحی ارائه می‌دهد.

سوالات متداول (FAQ)

1. تفاوت IR2110 و IR2113 چیست؟

IR2110 و IR2113 هر دو درایورهای High-Side و Low-Side هستند، اما IR2113 برای ولتاژهای بالاتر (تا 600 ولت) طراحی شده و سرعت سوئیچینگ بالاتری دارد. اگر پروژه شما به ولتاژهای بالاتر یا سوئیچینگ سریع‌تر نیاز دارد، IR2113 گزینه بهتری است.

2. آیا IR2110 برای پروژه‌های اینورتر موج سینوسی مناسب است؟

بله، IR2110 به دلیل قابلیت درایو کردن MOSFETها در پیکربندی‌های پل H و پشتیبانی از ولتاژهای بالا، برای طراحی اینورترهای موج سینوسی خالص بسیار مناسب است. این آی‌سی به‌ویژه در کاربردهایی که نیاز به کنترل دقیق و کارایی بالا دارند، عملکرد عالی ارائه می‌دهد.

3. چگونه می‌توان از عملکرد صحیح IR2110 اطمینان حاصل کرد؟

برای اطمینان از عملکرد صحیح، باید اتصالات پین‌ها (به‌ویژه پین‌های زمین و بوت‌استرپ) را بررسی کنید، از خازن بوت‌استرپ مناسب استفاده کنید و ولتاژهای تغذیه را در محدوده مجاز (10-20 ولت برای گیت و 3.3-20 ولت برای منطق) تنظیم کنید. همچنین، استفاده از اسیلوسکوپ برای بررسی سیگنال‌های ورودی و خروجی توصیه می‌شود.

خرید IR2110

برای تهیه آی‌سی IR2110 با کیفیت بالا و اطمینان از اصالت محصول، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت را ارائه می‌دهد و گزینه‌ای مطمئن برای خرید این آی‌سی و سایر قطعات مورد نیاز پروژه‌های شما است.
