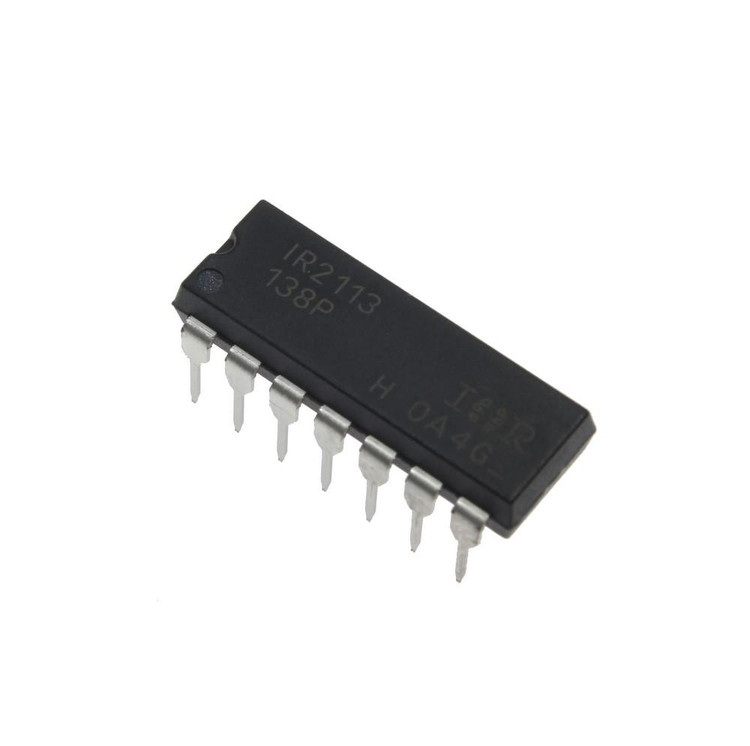

آی سی IR2113
نام قطعه: آی سی IR2113
نام کارخانهای: IR2113
تعداد درایورها 2 درایور
جریان خروجی 2.5 آمپر
تعداد خروجی 2 خروجی
نوع پیکربندی Non-Inverting
زمان تاخیر انتشار 150 نانو ثانیه
نوع High Side, Low Side
نوع نصب روی برد Through Hole
جریان تامین 340 میکرو آمپر
کمترین ولتاژ تغذیه 10 ولت
بیشترین ولتاژ تغذیه 20 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 125 درجه سانتیگراد
تعداد در بسته: 25 عدد
برند: International Rectifier

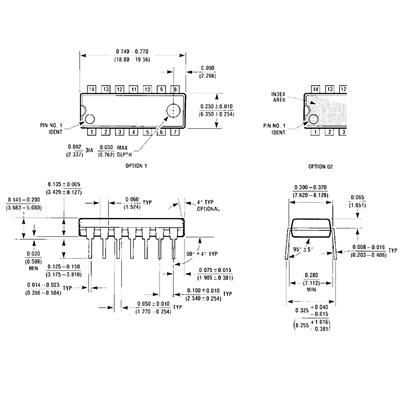

پکیج: DIP-14
بستهبندی: Tube
عنوان گروه: Gate Drivers
توضیحات: HIGH/LOW SIDE MOSFET DRIVER High and Low Side Driver; Voffset: 600V, 2A , Vout:10 - 20V
Number of Drivers 2 Driver
Output Current 2.5 A
Number of Output 2 Output
Configuration Non-Inverting
Propagation Delay Time 150 ns
Type High Side, Low Side
Mounting Style Through Hole
Supply Current 340 µA
Supply Voltage (Min) 10 V
Supply Voltage (Max) 20 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 125 C°
Brand International Rectifier
Package DIP-14
آیسی IR2113 از شرکت اینفینئون تکنولوژیز (Infineon Technologies) یک درایور گیت ولتاژ بالا و سرعت بالا برای MOSFET و IGBT است که با کانالهای خروجی مستقل برای سمت بالا (High-Side) و پایین (Low-Side) طراحی شده است. این آیسی با استفاده از فناوریهای اختصاصی HVIC (High Voltage Integrated Circuit) و CMOS مقاوم در برابر لچآپ، ساختاری مقاوم و یکپارچه ارائه میدهد که برای کاربردهای متنوع در الکترونیک قدرت ایدهآل است. این محصول به دلیل عملکرد قابل اعتماد، سرعت بالا و قابلیت تحمل ولتاژ تا 600 ولت، در بسیاری از سیستمهای صنعتی و خودرویی مورد استفاده قرار میگیرد.
ویژگیهای کلیدی IR2113
-
ولتاژ کاری بالا: پشتیبانی از ولتاژ شناور سمت بالا تا 600 ولت، مناسب برای کاربردهای نیمپل و تمامپل.
-
خروجیهای مستقل: کانالهای خروجی مستقل برای سمت بالا و پایین با جریان منبع/سینک 2 آمپر.
-
دیود بوتاسترپ داخلی: سادهسازی طراحی مدار با حذف نیاز به دیودهای خارجی.
-
حفاظت در برابر ولتاژ پایین (UVLO): حفاظت برای هر دو درایور سمت بالا و پایین.
-
کنترل زمان مرده (Deadtime) قابل برنامهریزی: کاهش ریسک اتصال کوتاه در کاربردهای پل.
-
تاخیر انتشار متقارن: تطبیق دقیق تاخیر برای کاربردهای فرکانس بالا.
-
مقاومت در برابر نویز و ولتاژ گذرا: طراحی مقاوم در برابر dV/dt و ولتاژهای منفی گذرا.
-
پشتیبانی از منطق 3.3 ولت: سازگاری با ورودیهای منطقی CMOS و LSTTL.
-
بستهبندی متنوع: موجود در بستههای PDIP14، SOIC16 و SOIC16N.
مشخصات فنی
-
ولتاژ تغذیه شناور سمت بالا (Vb): حداکثر 600 ولت
-
ولتاژ خروجی سمت بالا (Vs): Vb - 20V تا Vb + 0.3V
-
ولتاژ تغذیه سمت پایین (Vcc): 10V تا 20V
-
جریان خروجی پیک (Iout): 2 آمپر (منبع و سینک)
-
دمای کاری: -40°C تا +125°C
-
زمان روشن/خاموش (ton/toff): به ترتیب 120 نانوثانیه و 94 نانوثانیه
-
تاخیر تطبیق: 2 نانوثانیه
کاربردها
آیسی IR2113 به دلیل ویژگیهای منحصربهفرد خود در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد:
-
درایوهای موتور: مناسب برای موتورهای DC بدون جاروبک (BLDC)، موتورهای پلهای و سایر سیستمهای کنترل حرکت.
-
منابع تغذیه سوئیچینگ (SMPS): بهینه برای طراحی مبدلهای DC-DC و اینورترها.
-
اینورترهای خورشیدی: استفاده در تبدیل توان DC به AC در سیستمهای انرژی خورشیدی.
-
منابع تغذیه بدون وقفه (UPS): تضمین خروجی AC پایدار در زمان قطعی برق.
-
اتوماسیون صنعتی: کاربرد در سیستمهای کنترل صنعتی با نیاز به درایوهای قدرتمند و قابل اعتماد.
مزایای استفاده از IR2113
IR2113 با ارائه ترکیبی از کارایی بالا، قابلیت اطمینان و انعطافپذیری، به مهندسان امکان میدهد تا طراحیهای کارآمد و ایمن را با حداقل پیچیدگی پیادهسازی کنند. فناوری CMOS مقاوم در برابر لچآپ و دیود بوتاسترپ داخلی، این آیسی را به گزینهای ایدهآل برای کاربردهای حساس تبدیل کرده است. همچنین، پشتیبانی از فرکانسهای بالا و تاخیر کم، عملکرد بهینه را در سیستمهای دینامیک تضمین میکند.
پرسشهای متداول (FAQ)
1. آیسی IR2113 برای چه نوع کاربردهایی مناسب است؟
IR2113 برای درایو MOSFET و IGBT در کاربردهایی مانند درایوهای موتور، منابع تغذیه سوئیچینگ، اینورترهای خورشیدی، UPS و اتوماسیون صنعتی مناسب است. این آیسی به دلیل ولتاژ کاری بالا و قابلیتهای حفاظتی، در سیستمهای قدرت با فرکانس بالا و ولتاژ بالا بسیار کارآمد است.
2. تفاوت بین IR2113 و IR2113S چیست؟
IR2113 و IR2113S از نظر عملکرد مشابه هستند، اما در بستهبندی متفاوتاند. IR2113 در بسته PDIP14 و IR2113S در بسته SOIC16 ارائه میشود. نسخه SOIC16 برای کاربردهای با فضای محدود و نصب سطحی مناسبتر است.
3. آیا IR2113 نیاز به دیود بوتاسترپ خارجی دارد؟
خیر، IR2113 دارای دیود بوتاسترپ داخلی است که طراحی مدار را سادهتر کرده و نیاز به اجزای خارجی را کاهش میدهد.
