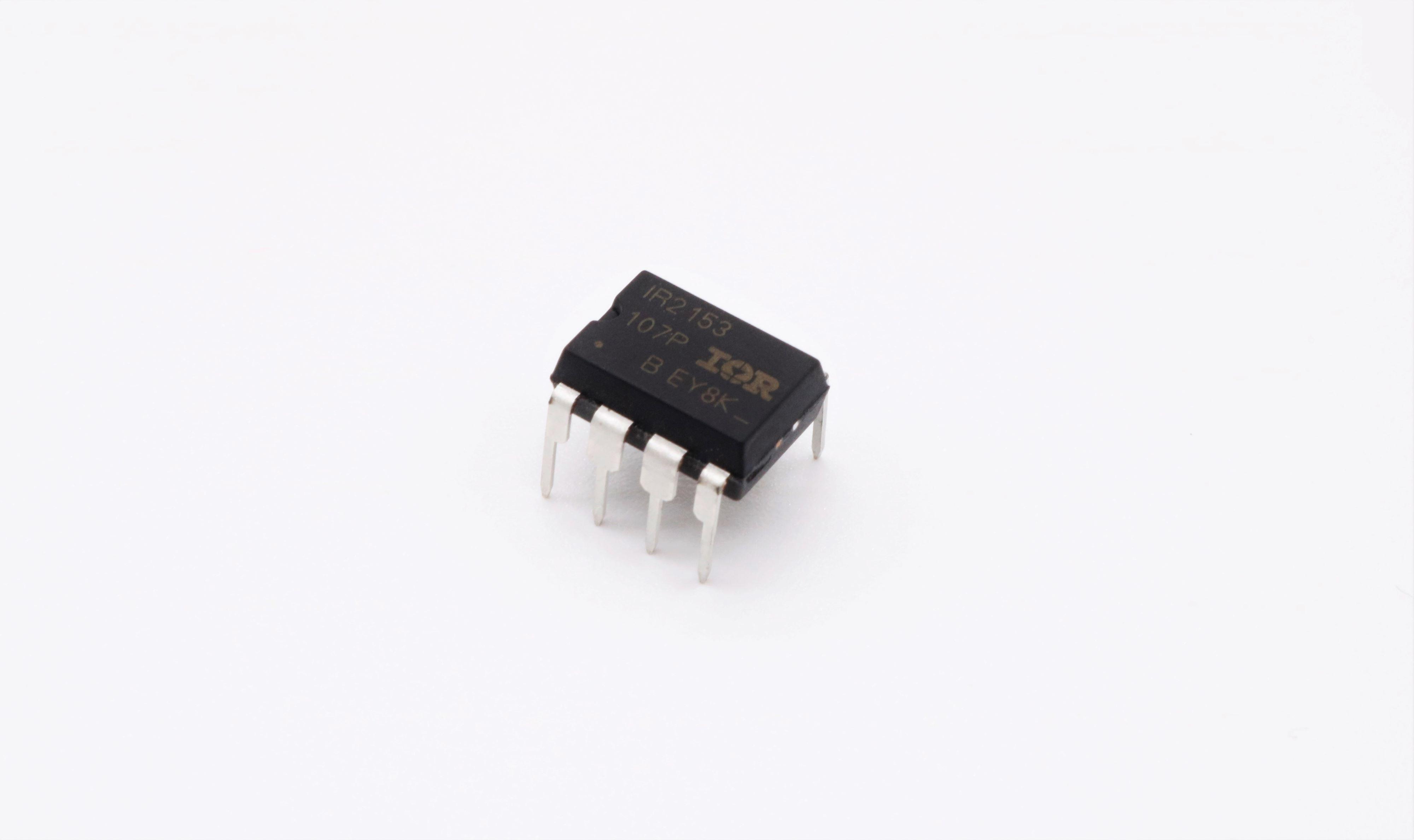

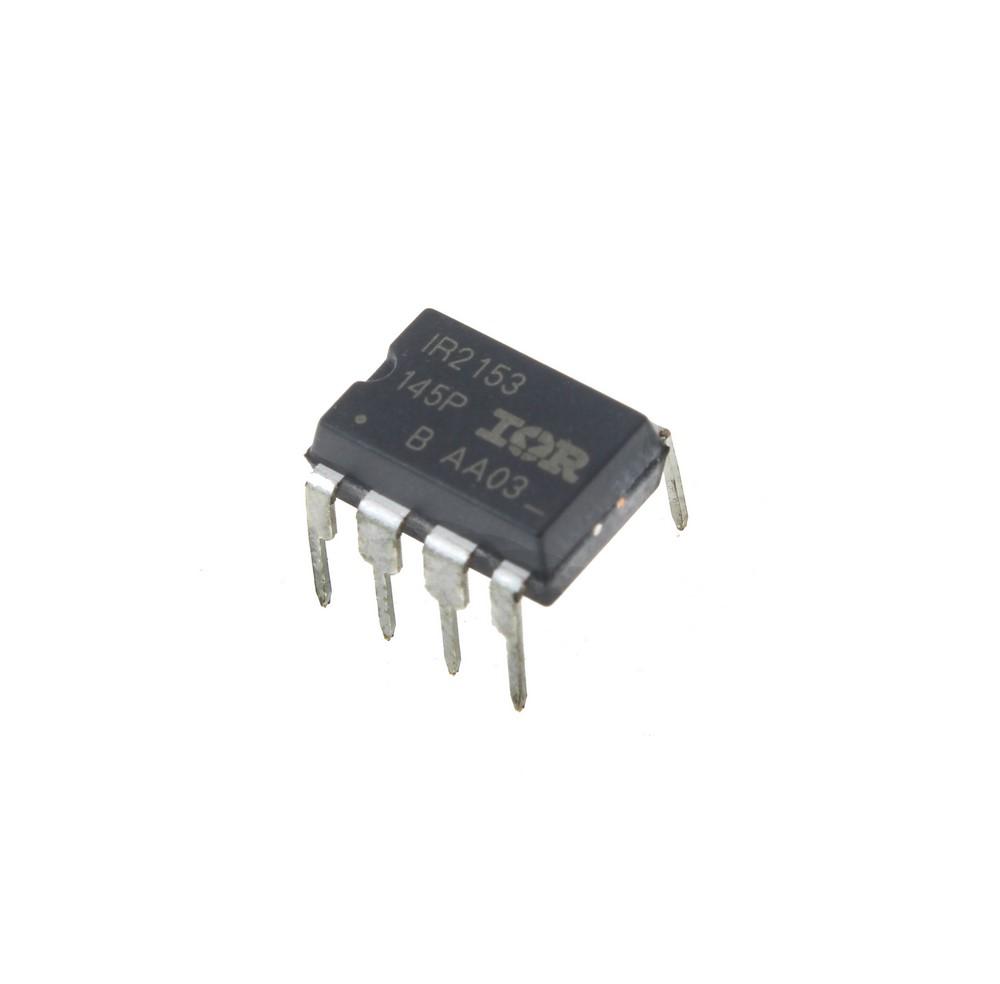

آی سی IR2153

آی‌سی IR2153 از شرکت Infineon Technologies (پیش‌تر تحت برند International Rectifier) یک درایور نیم‌پل خود-نوسانگر (Self-Oscillating Half-Bridge Driver) با ولتاژ بالا است که برای کاربردهای متنوع در الکترونیک قدرت طراحی شده است. این آی‌سی با ویژگی‌های پیشرفته و عملکرد قابل اعتماد، گزینه‌ای ایده‌آل برای طراحی سیستم‌های کارآمد و کم‌هزینه در حوزه‌هایی نظیر بالاست‌های روشنایی، منابع تغذیه سوئیچینگ (SMPS)، مبدل‌های DC-DC و درایورهای موتور است.

ویژگی‌های کلیدی IR2153

• ولتاژ بالا تا 600 ولت: مناسب برای کاربردهای با ولتاژ بالا، با قابلیت مدیریت ولتاژ شناور سمت بالا (High-Side Floating Supply Voltage).

• نوسانگر داخلی یکپارچه: مشابه تایمر استاندارد CMOS 555، امکان تنظیم فرکانس تا 150 کیلوهرتز را از طریق مقاومت خارجی (RT) و خازن (CT) فراهم می‌کند.

• زمان مرده (Deadtime) قابل تنظیم: با زمان مرده معمول 1.2 میکروثانیه، از اتصال کوتاه (Shoot-Through) در ترانزیستورهای MOSFET و IGBT جلوگیری می‌کند.

• حفاظت در برابر افت ولتاژ (Undervoltage Lockout): برای هر دو سمت بالا و پایین، با هیسترزیس 1 ولت، ایمنی و پایداری را تضمین می‌کند.

• دیود بوت‌استرپ داخلی (در مدل IR2153D): کاهش نیاز به قطعات خارجی و ساده‌سازی طراحی مدار.

• جریان خروجی بالا: قابلیت ارائه جریان منبع 180 میلی‌آمپر و جریان سینک 350 میلی‌آمپر برای درایو گیت‌های قدرتمند.

• مقاومت در برابر نویز: مدار جابجایی سطح (Level-Shift) کم‌مصرف و فیلترهای پالس، عملکرد پایدار را در محیط‌های پرنویز تضمین می‌کنند.

• بسته‌بندی متنوع: موجود در بسته‌های SOIC-8 و PDIP-8، مناسب برای طراحی‌های فشرده و استاندارد.

مزایای استفاده از IR2153

IR2153 به دلیل طراحی ساده و کارآمد، نیاز به قطعات جانبی را به حداقل می‌رساند و هزینه‌های تولید را کاهش می‌دهد. این آی‌سی با ارائه فرکانس‌های راه‌اندازی ثابت و پالس‌های پایدار، عملکرد قابل اعتمادی را در کاربردهای حساس ارائه می‌دهد. همچنین، ویژگی‌هایی نظیر حفاظت در برابر اتصال کوتاه و خاموشی قابل برنامه‌ریزی، ایمنی سیستم را بهبود می‌بخشد.

کاربردهای IR2153

• بالاست‌های روشنایی: ایده‌آل برای لامپ‌های فلورسنت و HID به دلیل نوسانگر داخلی و کنترل دقیق فرکانس.

• منابع تغذیه سوئیچینگ (SMPS): مناسب برای طراحی منابع تغذیه کم‌حجم و کارآمد.

• مبدل‌های DC-DC: ارائه عملکرد بهینه در تبدیل ولتاژ با راندمان بالا.

• درایورهای موتور: کنترل دقیق موتورهای DC و BLDC در کاربردهای صنعتی و خانگی.

• سیستم‌های کنترل صنعتی: بهبود اتوماسیون و مدیریت دقیق ماشین‌آلات.

مشخصات فنی

• ولتاژ تغذیه (Vcc): 10 تا 20 ولت

• ولتاژ شناور سمت بالا (Vb): تا 600 ولت

• جریان خروجی گیت: 180 میلی‌آمپر (منبع)، 350 میلی‌آمپر (سینک)

• زمان خیز (Rise Time): 150 نانوثانیه

• زمان افت (Fall Time): 100 نانوثانیه

• فرکانس نوسانگر: تا 150 کیلوهرتز

• دمای کاری: -40 تا +125 درجه سانتی‌گراد

• بسته‌بندی: SOIC-8، PDIP-8

چرا IR2153 انتخابی هوشمندانه است؟

IR2153 با ترکیب انعطاف‌پذیری، کارایی و ایمنی، به مهندسان الکترونیک امکان می‌دهد تا سیستم‌هایی با عملکرد بالا و هزینه پایین طراحی کنند. این آی‌سی با کاهش پیچیدگی طراحی و افزایش قابلیت اطمینان، به‌ویژه در کاربردهای صنعتی و تجاری، جایگاه ویژه‌ای در بازار دارد.

سوالات متداول (FAQ)

1. تفاوت مدل‌های IR2153 و IR2153D چیست؟

مدل IR2153D دارای دیود بوت‌استرپ داخلی است که نیاز به دیود خارجی را حذف می‌کند و طراحی مدار را ساده‌تر می‌کند. مدل استاندارد IR2153 فاقد این دیود است و برای کاربردهایی که دیود خارجی ترجیح داده می‌شود مناسب است.

2. آیا IR2153 برای کاربردهای موتورهای BLDC مناسب است؟

بله، IR2153 با قابلیت درایو MOSFETها و IGBTهای سمت بالا و پایین و زمان مرده قابل تنظیم، برای کنترل دقیق موتورهای BLDC در کاربردهای صنعتی و خانگی بسیار مناسب است.

3. چگونه می‌توان فرکانس نوسانگر IR2153 را تنظیم کرد؟

فرکانس نوسانگر با استفاده از مقاومت خارجی (RT) و خازن (CT) متصل به پین‌های مربوطه تنظیم می‌شود. فرمول تقریبی فرکانس به صورت ( f \approx \frac{1}{1.4 \times RT \times CT} ) است که امکان تنظیم دقیق فرکانس تا 150 کیلوهرتز را فراهم می‌کند.

خرید IR2153

برای تهیه آی‌سی IR2153 با کیفیت بالا و اطمینان از اصالت محصول، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، محصولات متنوعی را با قیمت مناسب و خدمات ارسال سریع ارائه می‌دهد.
