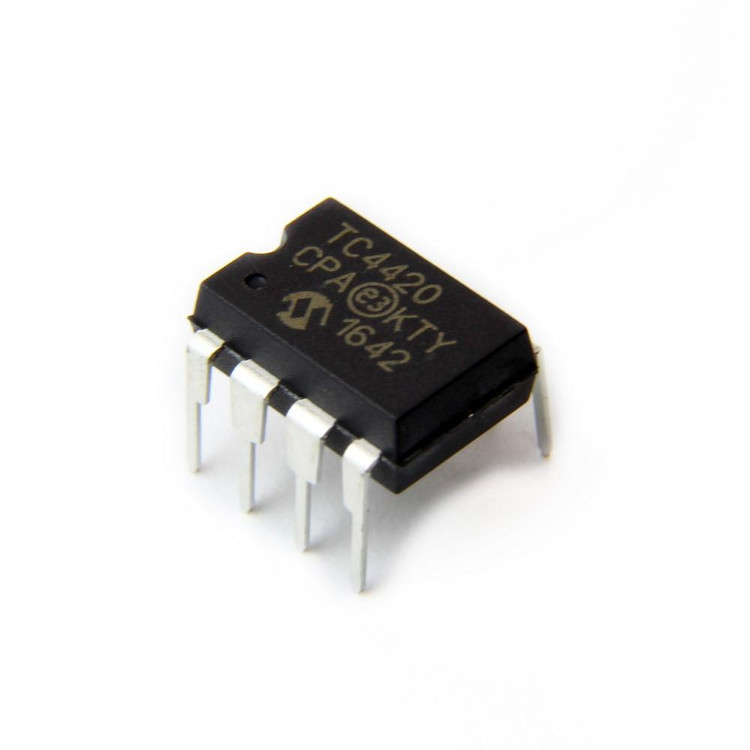

آی سی TC4420CPA

TC4420CPA یک درایور MOSFET تک‌خروجی با عملکرد بالا از شرکت Microchip Technology است که به دلیل توانایی ارائه جریان پیک 6 آمپری، کارایی بالا و طراحی CMOS پیشرفته، در بسیاری از کاربردهای الکترونیکی مورد توجه قرار گرفته است. این درایور غیرمعکوس (Non-Inverting) با ویژگی‌های منحصربه‌فرد خود، جایگزینی ایده‌آل برای درایورهای بی‌قطبی سنتی است و به مهندسان امکان می‌دهد تا طراحی‌های خود را با اطمینان و کارایی بیشتری بهینه کنند.

ویژگی‌های کلیدی TC4420CPA

• جریان خروجی بالا: توانایی ارائه جریان پیک 6 آمپر (Source و Sink) برای کنترل سریع و مؤثر MOSFETها.

• ولتاژ کاری گسترده: عملکرد پایدار در محدوده ولتاژ تغذیه 4.5 تا 18 ولت، مناسب برای کاربردهای متنوع صنعتی.

• زمان‌های پاسخگویی سریع: زمان‌های صعود و نزول همسان (25 نانوثانیه) که عملکرد سیستم را در کاربردهای پرسرعت بهبود می‌بخشد.

• مقاومت خروجی پایین: امپدانس خروجی 2.5 اهم که باعث کاهش اتلاف توان و بهبود بهره‌وری انرژی می‌شود.

• حفاظت در برابر شرایط سخت: مجهز به محافظت در برابر قفل‌شدگی (Latch-Up Protection) با تحمل جریان معکوس بیش از 1.5 آمپر و محافظت ESD تا 4 کیلوولت.

• ورودی‌های مقاوم: ورودی‌های منطقی TTL/CMOS با تحمل ولتاژ منفی تا 5- ولت، بدون نیاز به مدارهای اضافی سطح‌بندی.

• مدیریت بارهای سنگین: توانایی کنترل بارهای خازنی تا 10,000 پیکوفاراد، مناسب برای کاربردهای سنگین.

کاربردها

TC4420CPA به دلیل طراحی مقاوم و انعطاف‌پذیر، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه سوئیچینگ (Switch-Mode Power Supplies): برای کنترل دقیق و سریع MOSFETها در سیستم‌های مدیریت توان.

• مدارهای درایو موتور: بهبود عملکرد و کارایی درایوهای موتور DC و BLDC.

• سیستم‌های روشنایی LED: ارائه جریان بالا برای کنترل دقیق روشنایی.

• تقویت‌کننده‌های کلاس D: بهینه‌سازی کارایی در سیستم‌های صوتی با توان بالا.

• سیستم‌های صنعتی و رباتیک: عملکرد قابل اعتماد در محیط‌های چالش‌برانگیز.

مزایای طراحی

ساختار CMOS این درایور، مصرف توان را به حداقل می‌رساند و کارایی را در مقایسه با درایورهای بی‌قطبی افزایش می‌دهد. خروجی Rail-to-Rail این قطعه، ولتاژ درایو ثابت را تضمین می‌کند که به‌ویژه در فرآیندهای توالی قدرت (Power Sequencing) بسیار مفید است. علاوه بر این، طراحی ساده‌شده TC4420CPA نیاز به قطعات اضافی را کاهش داده و باعث صرفه‌جویی در هزینه، فضای PCB و افزایش قابلیت اطمینان سیستم می‌شود.

مشخصات فنی

• نوع درایور: Low-Side، غیرمعکوس

• تعداد کانال‌ها: 1

• ولتاژ ورودی منطقی (VIL/VIH): 0.8 ولت / 2.4 ولت

• زمان صعود/نزول: 25 نانوثانیه

• دمای کاری: -40 تا +85 درجه سانتی‌گراد

• پکیج: 8-Pin PDIP

• استانداردهای زیست‌محیطی: عدم انطباق با RoHS (بر اساس برخی منابع)

چرا TC4420CPA؟

TC4420CPA با ترکیب عملکرد بالا، قابلیت اطمینان و انعطاف‌پذیری، انتخابی ایده‌آل برای مهندسان و طراحانی است که به دنبال بهینه‌سازی سیستم‌های الکترونیکی خود هستند. این درایور با کاهش پیچیدگی طراحی، افزایش کارایی و ارائه حفاظت‌های قوی در برابر شرایط نامطلوب، به‌عنوان یکی از بهترین گزینه‌ها در بازار درایورهای MOSFET شناخته می‌شود.

سوالات متداول (FAQ)

1. تفاوت بین TC4420CPA و TC4429 چیست؟

TC4420CPA یک درایور غیرمعکوس (Non-Inverting) است، در حالی که TC4429 یک درایور معکوس (Inverting) است که با TC429 سازگار است. هر دو از نظر مشخصات مشابه هستند، اما نوع خروجی آن‌ها برای کاربردهای مختلف مناسب است.

2. آیا TC4420CPA برای کاربردهای پرسرعت مناسب است؟

بله، با زمان‌های صعود و نزول 25 نانوثانیه و توانایی مدیریت بارهای خازنی سنگین، این درایور برای کاربردهای پرسرعت مانند منابع تغذیه سوئیچینگ و درایوهای موتور بسیار مناسب است.

3. چگونه می‌توان از TC4420CPA در برابر ESD محافظت کرد؟

TC4420CPA دارای محافظت ESD تا 4 کیلوولت است، اما برای اطمینان بیشتر، استفاده از مچ‌بندهای ESD، میزهای کاری زمین‌شده و بسته‌بندی ضد استاتیک در هنگام تولید و نصب توصیه می‌شود.
