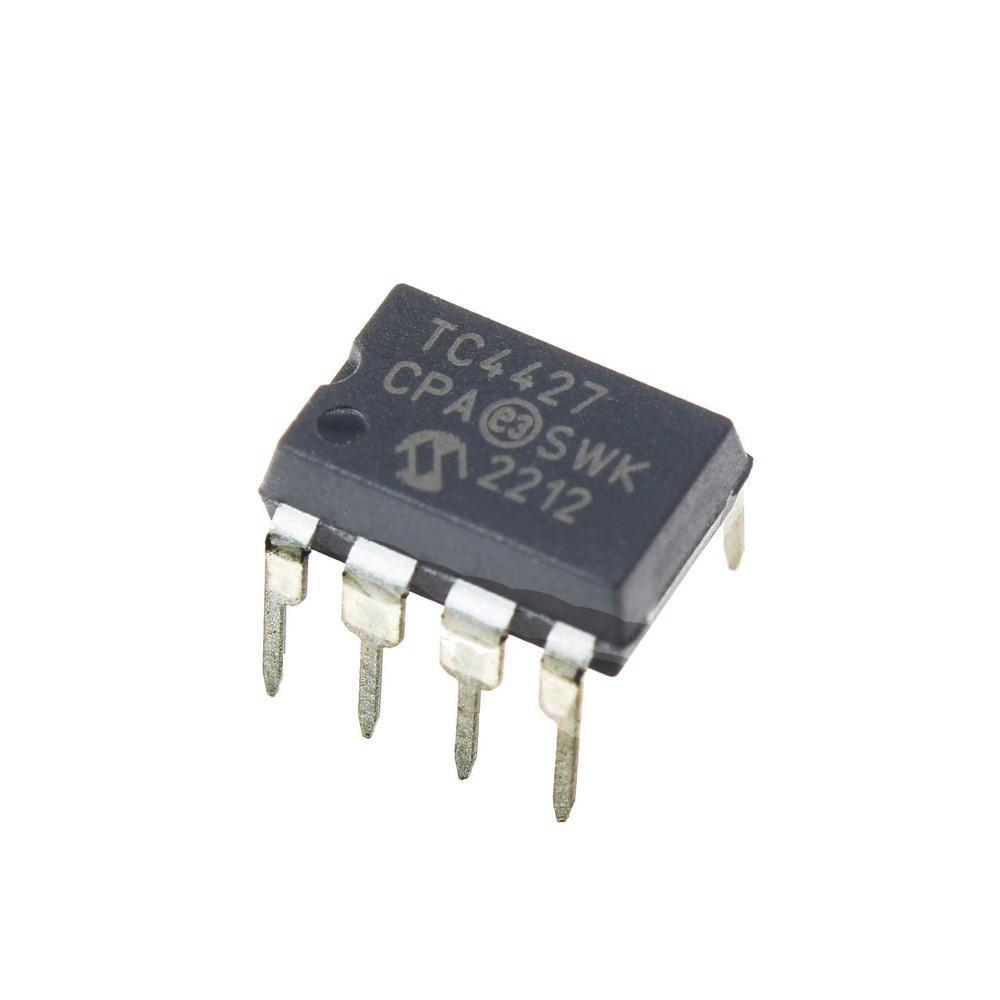

آی سی TC4427CPA
TC4427CPA
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:آی سی TC4427CPA
نام کارخانهای: TC4427CPA
تعداد درایورها 2 درایور
جریان خروجی 1.5 آمپر
تعداد خروجی 2 خروجی
نوع پیکربندی Non-Inverting
نوع Low Side
نوع نصب روی برد Through Hole
جریان تامین 4.5 میلی آمپر
کمترین ولتاژ تغذیه 4.5 ولت
بیشترین ولتاژ تغذیه 18 ولت
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی 70 درجه سانتیگراد
تعداد در بسته: 60 عدد
برند: Microchip Technology
پکیج: DIP-8
بستهبندی: Tube
عنوان گروه: Gate Drivers
توضیحات: DUAL POWER MOSFET DRIVER Dual High-Speed Power Mosfet Driver; Peak Output Current 1.5a/Input(1): 4ma, Voltage Range: 4.5v-18v
نقد و بررسی
TC4427CPA یک درایور MOSFET دوگانه با سرعت بالا از شرکت Microchip Technology است که برای کاربردهای حرفهای در الکترونیک طراحی شده است. این آیسی با توانایی ارائه جریان خروجی تا 1.5 آمپر و عملکرد در محدوده ولتاژ 4.5 تا 18 ولت، گزینهای ایدهآل برای درایو کردن MOSFETهای نوع N و P در مدارهای مختلف است. این محصول به دلیل ویژگیهای غیر معکوس (Non-Inverting)، زمان پاسخگویی سریع (25 نانوثانیه برای صعود و نزول)، و مقاومت در برابر latch-up، در کاربردهایی مانند کنترل موتور، منابع تغذیه سوئیچینگ، و سیستمهای مدیریت توان بسیار مورد توجه قرار میگیرد.
ویژگیهای کلیدی
-
جریان خروجی بالا: توانایی ارائه جریان پیک 1.5 آمپر برای درایو کردن گیتهای MOSFET با سرعت بالا.
-
محدوده ولتاژ گسترده: عملکرد پایدار در بازه 4.5 تا 18 ولت.
-
زمان پاسخگویی سریع: زمان صعود و نزول 25 نانوثانیه، مناسب برای کاربردهای سوئیچینگ سریع.
-
مقاومت در برابر latch-up: طراحی مقاوم که از آسیب در شرایط سخت جلوگیری میکند.
-
پکیج مناسب: ارائه در پکیج 8 پین PDIP، مناسب برای نصب روی بردهای مدار چاپی (PCB).
-
دمای کاری گسترده: عملکرد قابل اعتماد در بازه دمایی -40°C تا +85°C.
کاربردها
TC4427CPA به دلیل عملکرد قوی و انعطافپذیری در طراحی، در طیف وسیعی از کاربردهای صنعتی و تجاری استفاده میشود، از جمله:
-
کنترل موتورهای DC و BLDC: برای درایو دقیق و سریع گیتهای MOSFET در سیستمهای کنترلی.
-
منابع تغذیه سوئیچینگ: بهبود کارایی و سرعت در مدارات تبدیل توان.
-
سیستمهای روشنایی LED: مدیریت توان و درایو LEDهای پرقدرت.
-
اینورترها و مبدلهای قدرت: برای کاربردهای انرژی تجدیدپذیر مانند پنلهای خورشیدی.
-
اتوماسیون صنعتی: استفاده در سیستمهای PLC و رلههای حالت جامد.
مزایای رقابتی
TC4427CPA نسبت به سایر درایورهای مشابه در بازار، به دلیل ترکیب سرعت بالا، مصرف توان پایین، و سازگاری با طیف گستردهای از MOSFETها، انتخابی برجسته است. این محصول با پینهای سازگار با سریهای قبلی (مانند TC426/427/428) امکان جایگزینی آسان در طراحیهای موجود را فراهم میکند. همچنین، طراحی مقاوم آن در برابر نویز و شرایط سخت محیطی، قابلیت اطمینان بالایی را تضمین میکند.
مشخصات فنی
|
ویژگی |
مقدار |
|---|---|
|
نوع درایور |
MOSFET دوگانه، غیر معکوس |
|
جریان خروجی پیک |
1.5 آمپر |
|
ولتاژ تغذیه |
4.5 تا 18 ولت |
|
زمان صعود/نزول |
25 نانوثانیه |
|
ولتاژ منطقی |
0.8 ولت (کم)، 2.4 ولت (زیاد) |
|
دمای کاری |
-40°C تا +85°C |
|
پکیج |
8 پین PDIP |
|
وضعیت RoHS |
سازگار با RoHS3 |
سوالات متداول (FAQ)
-
TC4427CPA برای چه نوع MOSFETهایی مناسب است؟
این درایور برای MOSFETهای نوع N و P مناسب است و میتواند گیتهای MOSFET با ظرفیت بالا را به سرعت و با کارایی بالا درایو کند. این محصول به ویژه برای کاربردهای سوئیچینگ سریع توصیه میشود. -
آیا TC4427CPA در برابر نویز مقاوم است؟
بله، این آیسی به گونهای طراحی شده که در برابر latch-up مقاوم باشد و عملکرد پایداری در محیطهای پرنویز ارائه دهد، که آن را برای کاربردهای صنعتی مناسب میکند. -
چگونه میتوان TC4427CPA را در طراحیهای موجود جایگزین کرد؟
این درایور با پینهای سازگار با سریهای قبلی (TC426/427/428) طراحی شده است، بنابراین میتوان آن را به راحتی در طراحیهای موجود بدون نیاز به تغییرات اساسی جایگزین کرد.
