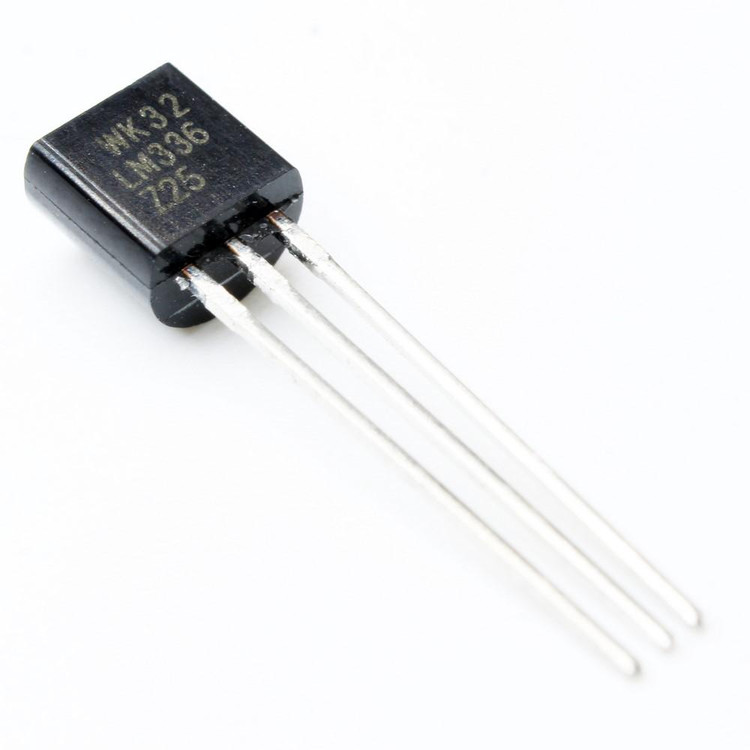

آی سی LM336Z25

LM336Z25 یک مدار مجتمع (IC) رگولاتور شنت با دقت 2.5 ولت است که توسط شرکت‌هایی نظیر ON Semiconductor و Fairchild Semiconductor تولید شده است. این تراشه به‌عنوان یک مرجع ولتاژ دقیق با ضریب دمایی پایین و امپدانس دینامیکی بسیار کم (0.2 اهم) طراحی شده است. این ویژگی‌ها، LM336Z25 را به گزینه‌ای ایده‌آل برای کاربردهای حرفه‌ای در الکترونیک، از جمله ولت‌مترهای دیجیتال، منابع تغذیه و مدارهای تقویت‌کننده عملیاتی (OP-AMP) تبدیل کرده است.

LM336Z25 به دلیل عملکرد پایدار در محدوده جریان عملیاتی گسترده (400 میکروآمپر تا 10 میلی‌آمپر) و امکان تنظیم ولتاژ مرجع و ضریب دمایی از طریق پایه سوم، انعطاف‌پذیری بالایی را در طراحی‌های الکترونیکی ارائه می‌دهد. این تراشه می‌تواند به‌عنوان مرجع ولتاژ مثبت یا منفی عمل کند، که آن را برای استفاده در سیستم‌های با ولتاژ پایین بسیار مناسب می‌سازد.

ویژگی‌های کلیدی

• ولتاژ مرجع دقیق: ارائه ولتاژ ثابت 2.49 ولت با تلرانس 2%، مناسب برای کاربردهای حساس.

• امپدانس دینامیکی پایین: 0.2 اهم، که ثبات ولتاژ را در شرایط مختلف بار تضمین می‌کند.

• قابلیت تنظیم: پایه سوم امکان تنظیم دقیق ولتاژ و ضریب دمایی را فراهم می‌کند.

• محدوده جریان گسترده: عملکرد پایدار در جریان‌های 400 میکروآمپر تا 10 میلی‌آمپر.

• پشتیبانی از ولتاژ پایین: مناسب برای سیستم‌های تغذیه با ولتاژ پایین.

• بسته‌بندی TO-92: طراحی فشرده و مناسب برای نصب در بردهای مختلف.

کاربردها

• ولت‌مترهای دیجیتال: ارائه مرجع ولتاژ دقیق برای اندازه‌گیری‌های حساس.

• منابع تغذیه سوئیچینگ (SMPS): استفاده به‌عنوان رگولاتور ثانویه برای بهبود کارایی.

• مدارهای OP-AMP: تأمین ولتاژ مرجع پایدار برای تقویت‌کننده‌های عملیاتی.

• سیستم‌های تست و اندازه‌گیری: مناسب برای تجهیزات دقیق الکترونیکی.

• کاربردهای صنعتی و خودروسازی: به دلیل پایداری و دوام بالا در شرایط مختلف.

مزایا

• دقت بالا: تلرانس 2% و ضریب دمایی پایین، عملکرد قابل اعتماد را تضمین می‌کند.

• انعطاف‌پذیری: قابلیت استفاده به‌عنوان مرجع ولتاژ مثبت یا منفی.

• مصرف انرژی کم: مناسب برای طراحی‌های کم‌مصرف.

• ساختار ساده: نصب و استفاده آسان در پروژه‌های مختلف.

سوالات متداول (FAQ)

1. LM336Z25 برای چه نوع کاربردهایی مناسب است؟

LM336Z25 به دلیل دقت بالا و امپدانس دینامیکی پایین، برای کاربردهایی مانند ولت‌مترهای دیجیتال، منابع تغذیه، و مدارهای تقویت‌کننده عملیاتی که نیاز به مرجع ولتاژ پایدار دارند، ایده‌آل است. همچنین در سیستم‌های صنعتی و خودروسازی که پایداری در شرایط متغیر مهم است، استفاده می‌شود.

2. آیا LM336Z25 نیاز به مدارهای جانبی پیچیده دارد؟

خیر، LM336Z25 به دلیل طراحی ساده و قابلیت تنظیم از طریق پایه سوم، نیاز به مدارهای جانبی پیچیده ندارد. با این حال، برای عملکرد بهینه، توصیه می‌شود از مقاومت‌های مناسب برای تنظیم جریان استفاده شود.

3. تفاوت LM336Z25 با سایر رگولاتورهای شنت چیست؟

LM336Z25 با ولتاژ مرجع 2.5 ولت و امپدانس دینامیکی بسیار پایین (0.2 اهم) در مقایسه با سایر رگولاتورهای شنت، دقت و پایداری بیشتری ارائه می‌دهد. همچنین، قابلیت تنظیم ولتاژ و ضریب دمایی آن را از بسیاری از رقبا متمایز می‌کند.

مشخصات فنی

• ولتاژ مرجع: 2.49 ولت (±2%)

• امپدانس دینامیکی: 0.2 اهم

• محدوده جریان عملیاتی: 400 میکروآمپر تا 10 میلی‌آمپر

• بسته‌بندی: TO-92 (3 پین)

• ضریب دمایی: قابل تنظیم با پایه سوم

• کاربردها: مرجع ولتاژ مثبت یا منفی
