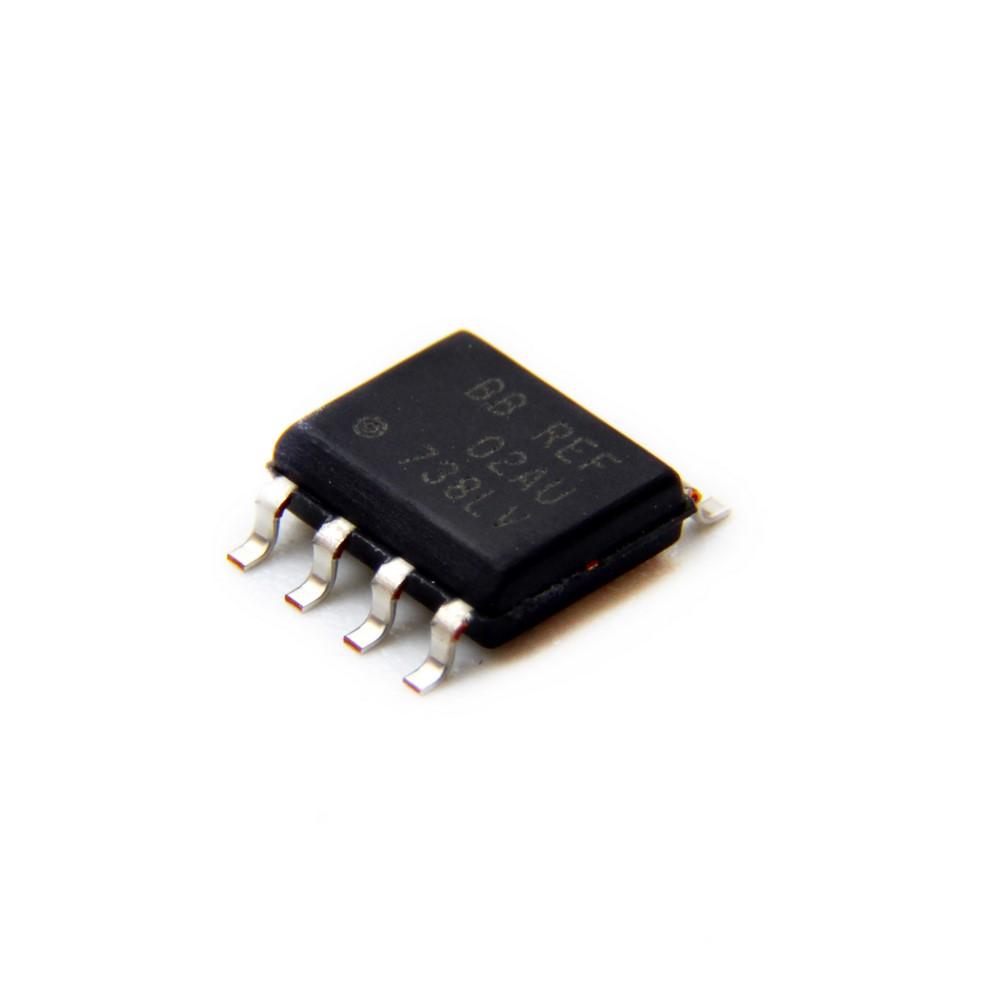

REF02AU از شرکت تگزاس اینسترومنتس یک مرجع ولتاژ 5 ولتی با دقت بالا است که برای کاربردهایی طراحی شده که به دقت استثنایی، پایداری و مصرف انرژی پایین نیاز دارند. این مدار مجتمع (IC) در بسته‌بندی استاندارد 8 پین SOIC عرضه می‌شود و به‌طور گسترده در الکترونیک دقیق استفاده می‌شود، با عملکرد قوی در طیف وسیعی از شرایط عملیاتی. در ادامه، ویژگی‌های کلیدی، کاربردها و مزایای REF02AU را بررسی می‌کنیم که آن را به انتخابی ایده‌آل برای مهندسان و طراحان حرفه‌ای تبدیل می‌کند.

ویژگی‌های کلیدی

دقت ولتاژ خروجی: ولتاژ خروجی 5 ولت با حداکثر انحراف ±0.2٪ ارائه می‌دهد، که تنظیم ولتاژ دقیق را برای کاربردهای حساس تضمین می‌کند.
پایداری دمایی عالی: با استفاده از فناوری لیزر-تریم، ضریب دمایی حداکثر 10ppm/°C را در محدوده دمایی صنعتی (-40°C تا +85°C) ارائه می‌دهد.
عملکرد کم‌نویز: سطح نویز پایین 10µVpp (در بازه 0.1Hz تا 10Hz) آن را برای سیستم‌های حساس به نویز مناسب می‌کند.
محدوده ولتاژ تغذیه گسترده: با محدوده ولتاژ ورودی 8 تا 40 ولت به‌راحتی عمل می‌کند و انعطاف‌پذیری را در طراحی‌های مختلف منبع تغذیه فراهم می‌کند.
مصرف انرژی پایین: حداکثر جریان مصرفی 1.4mA، که برای طراحی‌های کم‌مصرف ایده‌آل است.
تنظیم خط و بار برتر: تنظیم خط عالی (0.01%/V حداکثر) و تنظیم بار (0.008%/mA حداکثر) عملکردی ثابت در شرایط متغیر را تضمین می‌کند.
محافظت در برابر اتصال کوتاه: محافظت داخلی، قابلیت اطمینان را در محیط‌های سخت افزایش می‌دهد.
گزینه‌های بسته‌بندی: در بسته‌بندی‌های SOIC-8 و DIP-8 موجود است و برای طرح‌بندی‌های مختلف PCB انعطاف‌پذیری ارائه می‌دهد.

کاربردها

REF02AU یک قطعه همه‌کاره است که برای طیف وسیعی از کاربردهای دقیق مناسب است، از جمله:

تنظیم‌کننده‌های دقیق: ولتاژ پایدار برای مدارهای آنالوگ و سیگنال مختلط فراهم می‌کند.
سیستم‌های جمع‌آوری داده: ولتاژ مرجع دقیق برای مبدل‌های A/D و D/A ارائه می‌دهد و دقت اندازه‌گیری را افزایش می‌دهد.
ولت‌مترهای دیجیتال: ولتاژ مرجع قابل‌اعتماد برای اندازه‌گیری‌های ولتاژ با دقت بالا ارائه می‌کند.
مبدل‌های ولتاژ به فرکانس (V/F): عملکرد پایدار در پردازش سیگنال مبتنی بر فرکانس را پشتیبانی می‌کند.
منبع/جذب‌کننده جریان ثابت: تنظیم جریان دقیق را در سیستم‌های کنترلی امکان‌پذیر می‌کند.
استانداردهای کالیبراسیون: به‌عنوان مرجع قابل‌اعتماد برای کالیبراسیون در تجهیزات تست و اندازه‌گیری عمل می‌کند.

مزایا

دقت و قابلیت اطمینان بالا: دقت بالای ولتاژ و پایداری دمایی REF02AU آن را به انتخابی قابل‌اعتماد برای کاربردهای حساس تبدیل می‌کند.
انعطاف‌پذیری در طراحی: با محدوده تغذیه گسترده و خروجی قابل‌تنظیم (±6٪ با تأثیر کم بر پایداری)، نیازهای طراحی متنوع را برآورده می‌کند.
عملکرد مقرون‌به‌صرفه: عملکرد بالا را با مصرف انرژی پایین ترکیب می‌کند و هزینه‌های کلی سیستم را در کاربردهای حساس به انرژی کاهش می‌دهد.
سهولت در ادغام: بسته‌بندی فشرده SOIC-8 و سازگاری با طرح‌بندی‌های استاندارد PCB، ادغام در طراحی‌های موجود را ساده می‌کند.

سوالات متداول (FAQ)

1. چه چیزی REF02AU را برای کاربردهای دقیق مناسب می‌کند؟

REF02AU با خروجی 5 ولت با دقت بالا (±0.2٪ حداکثر)، پایداری دمایی عالی (10ppm/°C حداکثر) و نویز پایین (10µVpp حداکثر) برای کاربردهایی مانند سیستم‌های جمع‌آوری داده، ولت‌مترهای دیجیتال و مبدل‌های A/D که به دقت بالا نیاز دارند، ایده‌آل است.

2. آیا REF02AU می‌تواند در شرایط محیطی سخت کار کند؟

بله، REF02AU برای محدوده دمایی صنعتی (-40°C تا +85°C) طراحی شده و دارای محافظت در برابر اتصال کوتاه است که عملکرد قابل‌اعتمادی را در محیط‌های چالش‌برانگیز تضمین می‌کند.

3. نیازهای منبع تغذیه REF02AU چیست؟

REF02AU با محدوده ولتاژ تغذیه 8 تا 40 ولت کار می‌کند و حداکثر 1.4mA مصرف می‌کند، که آن را برای کاربردهای کم‌مصرف و ولتاژ بالا مناسب می‌سازد.
