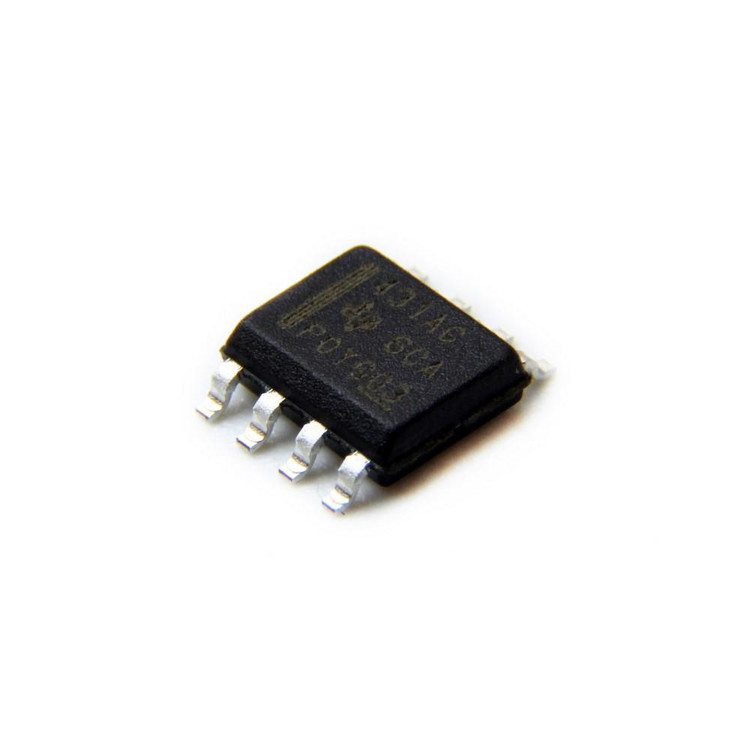

آی سی TL431ACD

TL431ACD یک رگولاتور ولتاژ شنت قابل تنظیم با دقت بالا از شرکت Texas Instruments است که به طور گسترده در طراحی‌های الکترونیکی برای مدیریت ولتاژ و ایجاد مرجع ولتاژ پایدار استفاده می‌شود. این قطعه به دلیل انعطاف‌پذیری، دقت بالا و عملکرد قابل اعتماد، یکی از محبوب‌ترین انتخاب‌ها در مدارهای منبع تغذیه، سیستم‌های مدیریت توان و کاربردهای مرجع ولتاژ است. TL431ACD با قابلیت تنظیم ولتاژ خروجی از 2.495 ولت تا 36 ولت و جریان خروجی تا 100 میلی‌آمپر، گزینه‌ای ایده‌آل برای طیف وسیعی از پروژه‌های الکترونیکی است.

ویژگی‌های کلیدی

• ولتاژ مرجع قابل تنظیم: امکان تنظیم ولتاژ خروجی از 2.495 ولت تا 36 ولت با استفاده از مقاومت‌های خارجی.

• دقت بالا: دقت اولیه ±1% در نسخه ACD، مناسب برای کاربردهای حساس به ولتاژ.

• جریان خروجی: توانایی تأمین جریان تا 100 میلی‌آمپر.

• ضریب دمایی پایین: پایداری حرارتی عالی با ضریب دمایی حدود 50 ppm/°C.

• مصرف جریان کم: جریان ورودی مرجع معمولاً 1 میکروآمپر.

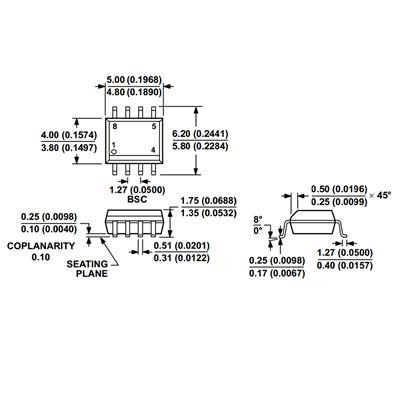

• بسته‌بندی: ارائه شده در پکیج SOIC-8، مناسب برای نصب سطحی (SMD).

• نویز پایین: عملکرد بهینه در برنامه‌هایی که نیاز به نویز کم دارند، مانند ADC و DAC.

کاربردها

1. مدیریت توان: استفاده در منابع تغذیه سوئیچینگ به عنوان مدار فیدبک برای تنظیم ولتاژ.

2. مرجع ولتاژ: ارائه ولتاژ مرجع پایدار برای مبدل‌های آنالوگ به دیجیتال (ADC) و دیجیتال به آنالوگ (DAC).

3. منبع جریان ثابت: تنظیم جریان ثابت با استفاده از مقاومت‌های خارجی.

4. نظارت بر ولتاژ: استفاده در سیستم‌های حفاظت در برابر اضافه‌ولتاژ یا کمبود ولتاژ.

5. کاربردهای خودرو و صنعتی: مناسب برای محیط‌های با شرایط دمایی و الکتریکی چالش‌برانگیز.

مشخصات فنی

• ولتاژ مرجع: 2.495 ولت (حداقل)

• محدوده ولتاژ خروجی: 2.495 ولت تا 36 ولت

• حداکثر جریان خروجی: 100 میلی‌آمپر

• دقت اولیه: ±1%

• دمای کاری: 0°C تا 70°C (نسخه ACD)

• بسته‌بندی: SOIC-8

• جریان ورودی مرجع: ~1 میکروآمپر

• سازنده: Texas Instruments

مزایای TL431ACD

• انعطاف‌پذیری بالا: قابلیت تنظیم ولتاژ خروجی با مقاومت‌های خارجی، آن را برای کاربردهای متنوع مناسب می‌کند.

• هزینه اقتصادی: قیمت مناسب (حدود 0.35 دلار در سفارش‌های تکی) در کنار عملکرد بالا.

• قابلیت اطمینان: طراحی شده برای عملکرد پایدار در شرایط مختلف محیطی.

• اندازه کوچک: پکیج SOIC-8 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.

سوالات متداول (FAQ)

1. TL431ACD برای چه نوع پروژه‌هایی مناسب است؟
   TL431ACD برای پروژه‌هایی که نیاز به تنظیم دقیق ولتاژ یا ایجاد مرجع ولتاژ پایدار دارند، مانند منابع تغذیه سوئیچینگ، مدارهای ADC/DAC و سیستم‌های نظارت بر ولتاژ، ایده‌آل است.

2. چگونه می‌توان ولتاژ خروجی TL431ACD را تنظیم کرد؟
   ولتاژ خروجی با استفاده از دو مقاومت خارجی که به پایه مرجع (Ref) متصل می‌شوند، تنظیم می‌شود. فرمول محاسبه ولتاژ خروجی به صورت Vout = Vref × (1 + R1/R2) است، که Vref معمولاً 2.495 ولت است.

3. تفاوت TL431ACD با سایر نسخه‌های TL431 چیست؟
   نسخه ACD دارای دقت ±1% و محدوده دمایی 0°C تا 70°C است. نسخه‌های دیگر مانند TL431BCD دقت بالاتری (±0.5%) یا محدوده دمایی گسترده‌تری دارند، اما ممکن است هزینه بیشتری داشته باشند.
