دستهبندی: انواع قطعات پاور Power

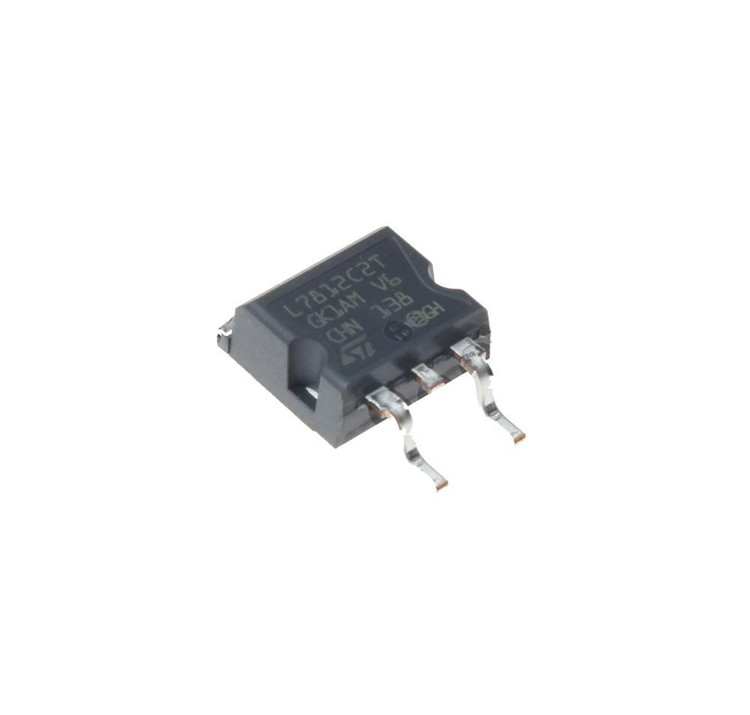

رگولاتور L7812CD2T
L7812CD2T
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: رگولاتور L7812CD2T
نام کارخانهای: L7812CD2T
منفی یا مثبت Positive قطب
جریان خروجی 1.5 آمپر
دقت 240 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 5.2 ولت
ولتاژ خروجی 12.5 ولت
ولتاژ خروجی 4.8 ولت
ولتاژ خروجی 11.5 ولت
کمترین ولتاژ ورودی 35 ولت
بیشترین ولتاژ ورودی 35 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: STMicroelectronics
پکیج: TO-263AB (D2PAK)
بستهبندی: Tape & Reel
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 12 ولت 1.5 آمپر Positive Voltage Regulators , Fixed , Output Voltages : 12V , Output Current : 1.5A , Input Voltage : 35V
Polarity Positive Type
Output Current 1.5 A
Tolerance 240 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 5.2 V
Output Voltage (Max) 12.5 V
Output Voltage (Min) 4.8 V
Output Voltage (Min) 11.5 V
Input Voltage MIN 35 V
Input Voltage MAX 35 V
Mounting Style SMD/SMT
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package TO-263AB (D2PAK)
نقد و بررسی
L7812CD2T یک رگولاتور ولتاژ خطی مثبت از شرکت STMicroelectronics است که به دلیل عملکرد قابل اعتماد، کیفیت بالا و کاربرد گسترده در صنایع الکترونیک، یکی از محبوبترین انتخابها برای تنظیم ولتاژ در پروژههای مختلف محسوب میشود. این رگولاتور ولتاژ ثابت 12 ولت با جریان خروجی حداکثر 1.5 آمپر ارائه میدهد و برای کاربردهایی که نیاز به ولتاژ پایدار و دقیق دارند، ایدهآل است.
ویژگیهای کلیدی L7812CD2T
- ولتاژ خروجی ثابت: این رگولاتور ولتاژ ثابت 12 ولت با تلرانس ±3% ارائه میدهد، که دقت بالایی را برای تغذیه مدارات الکترونیکی تضمین میکند.
- جریان خروجی بالا: با توانایی ارائه جریان خروجی تا 1.5 آمپر، این قطعه برای تغذیه بارهای مختلف از جمله میکروکنترلرها، سنسورها و مدارات دیجیتال مناسب است.
- محدوده ولتاژ ورودی: این رگولاتور میتواند با ولتاژ ورودی بین 19 تا 35 ولت کار کند، که انعطافپذیری بالایی در طراحی مدارات فراهم میکند.
- حفاظتهای داخلی: L7812CD2T مجهز به حفاظت در برابر اضافهبار حرارتی، محدودیت جریان و حفاظت SOA (Safe Operating Area) است که ایمنی و دوام قطعه را افزایش میدهد.
- بستهبندی D2PAK: این رگولاتور در پکیج D2PAK (TO-263-3) عرضه میشود که امکان نصب سطحی (SMD) را فراهم کرده و برای کاربردهای صنعتی و خودرویی مناسب است.
- دمای کاری گسترده: محدوده دمای کاری از 0 تا 125 درجه سانتیگراد، این قطعه را برای محیطهای سخت صنعتی مناسب میسازد.
کاربردها
رگولاتور L7812CD2T در طیف گستردهای از کاربردها استفاده میشود، از جمله:
- سیستمهای کنترل صنعتی: برای تأمین ولتاژ پایدار در تجهیزات کنترلی.
- الکترونیک مصرفی: در دستگاههایی مانند تلویزیونها، سیستمهای صوتی و تجهیزات خانگی.
- پروژههای خودرویی: به دلیل استانداردهای کیفیت بالای STMicroelectronics و سازگاری با استانداردهای AECQ برای کاربردهای خودرویی.
- پروژههای DIY و توسعه: برای تغذیه میکروکنترلرها، ماژولها و بردهای توسعه مانند Arduino یا Raspberry Pi.
مزایای استفاده از L7812CD2T
- پایداری و قابلیت اطمینان: طراحی شده برای ارائه ولتاژ ثابت حتی در شرایط بار متغیر.
- نصب آسان: بستهبندی D2PAK امکان نصب سریع و مطمئن را فراهم میکند.
- مقرونبهصرفه: با توجه به عملکرد و کیفیت، این رگولاتور گزینهای اقتصادی برای پروژههای مختلف است.
- پشتیبانی گسترده: STMicroelectronics ابزارهای طراحی مانند مدلهای SPICE و IBIS را برای تسهیل طراحی در اختیار مهندسان قرار میدهد.
مشخصات فنی
- نوع رگولاتور: خطی، ثابت
- ولتاژ خروجی: 12 ولت
- جریان خروجی: حداکثر 1.5 آمپر
- ولتاژ ورودی: 19 تا 35 ولت
- افت ولتاژ (Dropout Voltage): 2 ولت در 1 آمپر
- رگولاسیون بار: 240 میلیولت
- رگولاسیون خط: 240 میلیولت

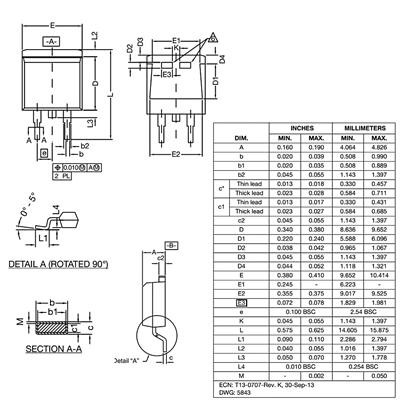

- بستهبندی: D2PAK (TO-263-3)
- دمای کاری: 0 تا 125 درجه سانتیگراد
پرسشهای متداول (FAQ)
- حداکثر جریان خروجی L7812CD2T چقدر است؟
این رگولاتور میتواند تا 1.5 آمپر جریان خروجی ارائه دهد، که برای بسیاری از کاربردهای صنعتی و مصرفی کافی است. برای عملکرد بهینه، باید از هیتسینک مناسب استفاده شود. - آیا میتوان ولتاژ خروجی L7812CD2T را تنظیم کرد؟
خیر، L7812CD2T یک رگولاتور ولتاژ ثابت است و ولتاژ خروجی آن بهصورت ثابت 12 ولت تنظیم شده است. برای تنظیم ولتاژ، میتوانید از رگولاتورهای قابل تنظیم مانند LM317 استفاده کنید. - آیا این رگولاتور برای کاربردهای خودرویی مناسب است؟
بله، L7812CD2T با استانداردهای کیفیت بالای STMicroelectronics تولید شده و بسیاری از محصولات این شرکت با استاندارد AECQ برای کاربردهای خودرویی سازگار هستند.
چرا L7812CD2T را انتخاب کنید؟
اگر به دنبال یک رگولاتور ولتاژ با عملکرد بالا، قابلیت اطمینان و قیمت مناسب هستید، L7812CD2T انتخابی ایدهآل است. این قطعه با طراحی ساده اما قدرتمند خود، نیازهای پروژههای متنوع از الکترونیک مصرفی گرفته تا سیستمهای صنعتی را برآورده میکند.
خرید L7812CD2T
برای خرید این رگولاتور با کیفیت و اطمینان از اصالت کالا، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با قیمتهای رقابتی و خدمات ارسال سریع ارائه میدهد. با خرید از E366.ir، میتوانید از پشتیبانی فنی و تضمین کیفیت محصول اطمینان حاصل کنید.
لینک خرید: E366.ir
اکنون سفارش دهید و پروژههای الکترونیکی خود را با اطمینان و کیفیت بالا به انجام برسانید!
