ماژول GY 271

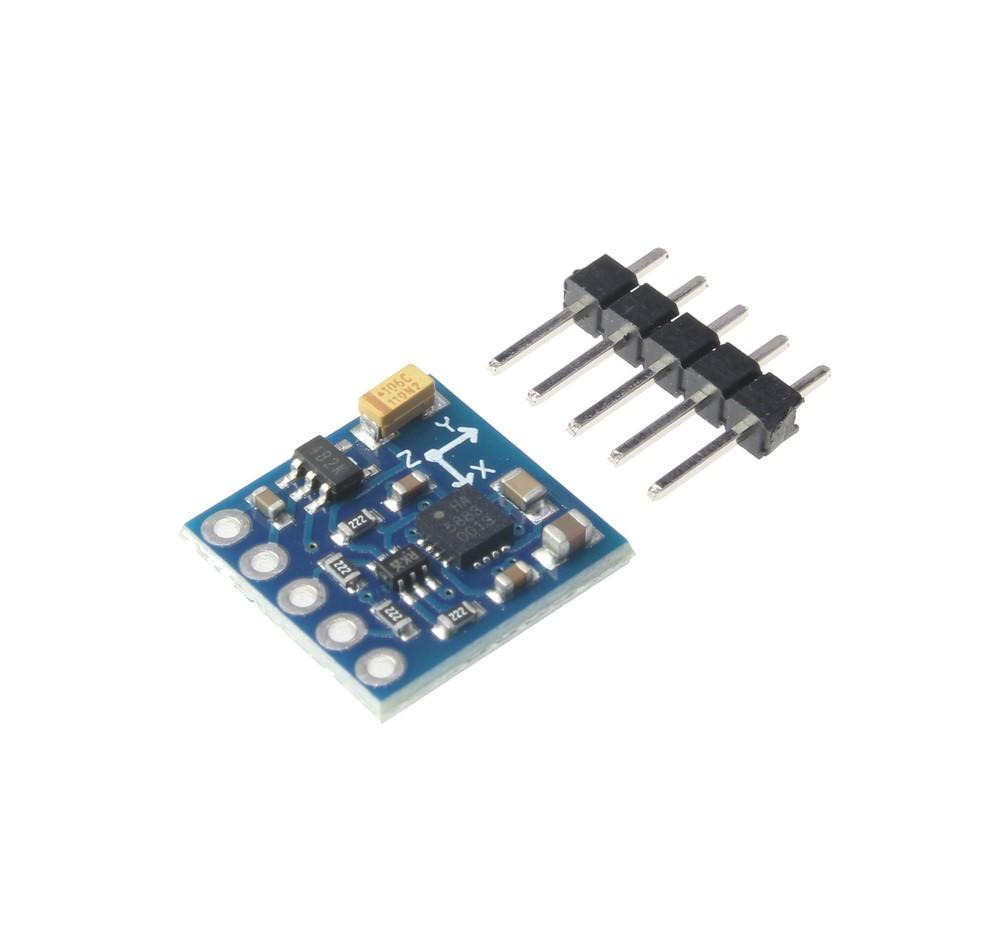

ماژول GY-271 HMC5883L یک قطب‌نمای دیجیتال سه محوره پیشرفته است که برای سنجش میدان‌های مغناطیسی با دقت بالا طراحی شده است. این ماژول با بهره‌گیری از تراشه HMC5883L ساخت شرکت Honeywell، توانایی اندازه‌گیری جهت و شدت میدان مغناطیسی زمین را در سه محور X، Y و Z فراهم می‌کند. این ویژگی، GY-271 را به گزینه‌ای ایده‌آل برای کاربردهای متنوعی مانند ناوبری رباتیک، پهپادها (UAV)، سیستم‌های جهت‌یابی شخصی و پروژه‌های اینترنت اشیا (IoT) تبدیل کرده است.

این ماژول با ابعاد کوچک (14.5mm x 13.5mm) و رابط کاربری ساده مبتنی بر پروتکل I2C، به‌راحتی در پروژه‌های مختلف قابل‌استفاده است. GY-271 با ولتاژ کاری 3 تا 5 ولت سازگار بوده و با میکروکنترلرهای محبوب مانند Arduino، PIC، AVR و ARM به‌خوبی کار می‌کند. دقت بالای این سنسور (1 تا 2 درجه در جهت‌یابی) و توانایی اندازه‌گیری میدان‌های مغناطیسی در بازه ±1.3 تا ±8 گاوس، آن را به یکی از بهترین انتخاب‌ها برای توسعه‌دهندگان و مهندسان تبدیل کرده است.

ویژگی‌های کلیدی

• تراشه اصلی: HMC5883L با فناوری مغناطیس‌سنجی مقاومتی (AMR) برای دقت و حساسیت بالا

• ولتاژ کاری: 3 تا 5 ولت DC (دارای رگولاتور داخلی)

• رابط ارتباطی: پروتکل I2C استاندارد برای اتصال آسان به میکروکنترلرها

• بازه اندازه‌گیری: ±1.3 تا ±8 گاوس با دقت 2 میلی‌گاوس

• دقت جهت‌یابی: 1 تا 2 درجه

• مصرف جریان: 100 میکروآمپر در حالت اندازه‌گیری و 2 میکروآمپر در حالت خواب

• خروجی دیجیتال: مبدل آنالوگ به دیجیتال 12 بیتی (ADC) برای داده‌های دقیق

• کاربردها: ناوبری رباتیک، پهپادها، قطب‌نمای دیجیتال، سیستم‌های جهت‌یابی خودرو و پروژه‌های IoT

• ابعاد: 14.5mm x 13.5mm، مناسب برای پروژه‌های کوچک

مزایای GY-271

1. دقت بالا: فناوری AMR و ADC 12 بیتی، دقت بی‌نظیری در اندازه‌گیری میدان‌های مغناطیسی ارائه می‌دهد.

2. سازگاری گسترده: پشتیبانی از ولتاژهای 3 تا 5 ولت و رابط I2C، امکان اتصال به انواع میکروکنترلرها را فراهم می‌کند.

3. طراحی کم‌مصرف: مصرف انرژی پایین، مناسب برای پروژه‌های باتری‌محور.

4. اندازه جمع‌وجور: ایده‌آل برای استفاده در دستگاه‌های کوچک مانند پهپادها و ربات‌ها.

کاربردها

• رباتیک: جهت‌یابی دقیق برای ربات‌های خودکار و سیستم‌های ناوبری.

• پهپادها: ارائه اطلاعات جهت‌یابی برای پروازهای پایدار و دقیق.

• سیستم‌های IoT: استفاده در دستگاه‌های هوشمند برای تشخیص جهت و موقعیت.

• خودرو و ناوبری: بهبود سیستم‌های جهت‌یابی در خودروها و دستگاه‌های GPS.

• پروژه‌های آموزشی: مناسب برای آموزش مفاهیم مغناطیس‌سنجی و برنامه‌نویسی میکروکنترلرها.

نحوه استفاده

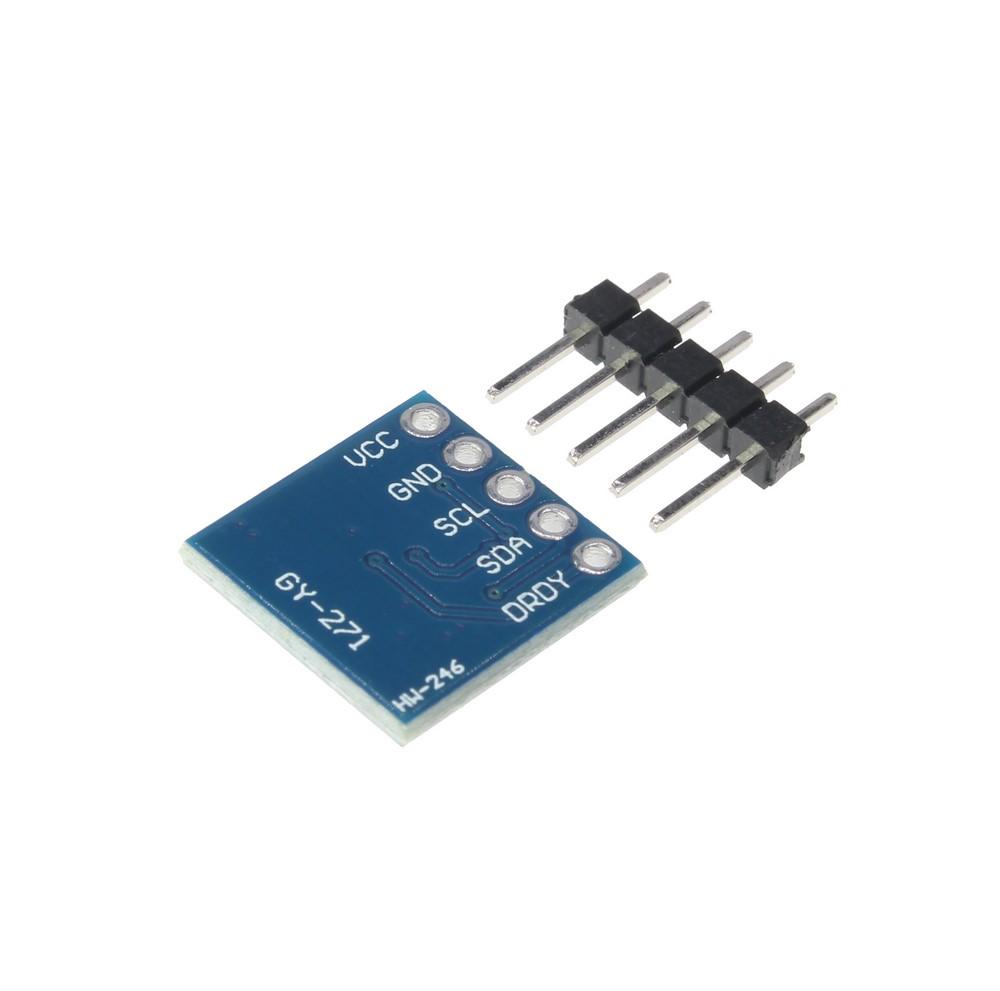

برای استفاده از ماژول GY-271، کافی است آن را از طریق پین‌های VCC (3-5 ولت)، GND، SCL (خط ساعت I2C) و SDA (خط داده I2C) به میکروکنترلر خود متصل کنید. پین DRDY (Data Ready) نیز برای اطلاع از آماده بودن داده‌ها قابل‌استفاده است. با استفاده از کتابخانه‌های موجود برای Arduino یا سایر پلتفرم‌ها، می‌توانید به‌راحتی داده‌های میدان مغناطیسی را خوانده و برای محاسبه جهت یا سایر کاربردها استفاده کنید.

سوالات متداول (FAQ)

1. ماژول GY-271 با چه میکروکنترلرهایی سازگار است؟
   ماژول GY-271 از طریق پروتکل I2C با اکثر میکروکنترلرهای استاندارد مانند Arduino، Raspberry Pi، PIC، AVR و ARM سازگار است. کافی است ولتاژ مناسب (3-5 ولت) و اتصالات I2C را فراهم کنید.

2. آیا GY-271 نیاز به کالیبراسیون دارد؟
   بله، برای دستیابی به دقت بهینه، توصیه می‌شود ماژول را در محیط پروژه کالیبره کنید تا اثرات میدان‌های مغناطیسی مزاحم (مانند فلزات یا تجهیزات الکتریکی) کاهش یابد. کتابخانه‌های استاندارد معمولاً توابع کالیبراسیون را ارائه می‌دهند.

3. تفاوت GY-271 با GY-273 چیست؟
   ماژول GY-271 معمولاً از تراشه HMC5883L استفاده می‌کند، در حالی که GY-273 ممکن است از تراشه QMC5883L بهره ببرد. هر دو ماژول عملکرد مشابهی دارند، اما GY-271 به دلیل استفاده از تراشه Honeywell معمولاً دقت و پایداری بیشتری ارائه می‌دهد.
