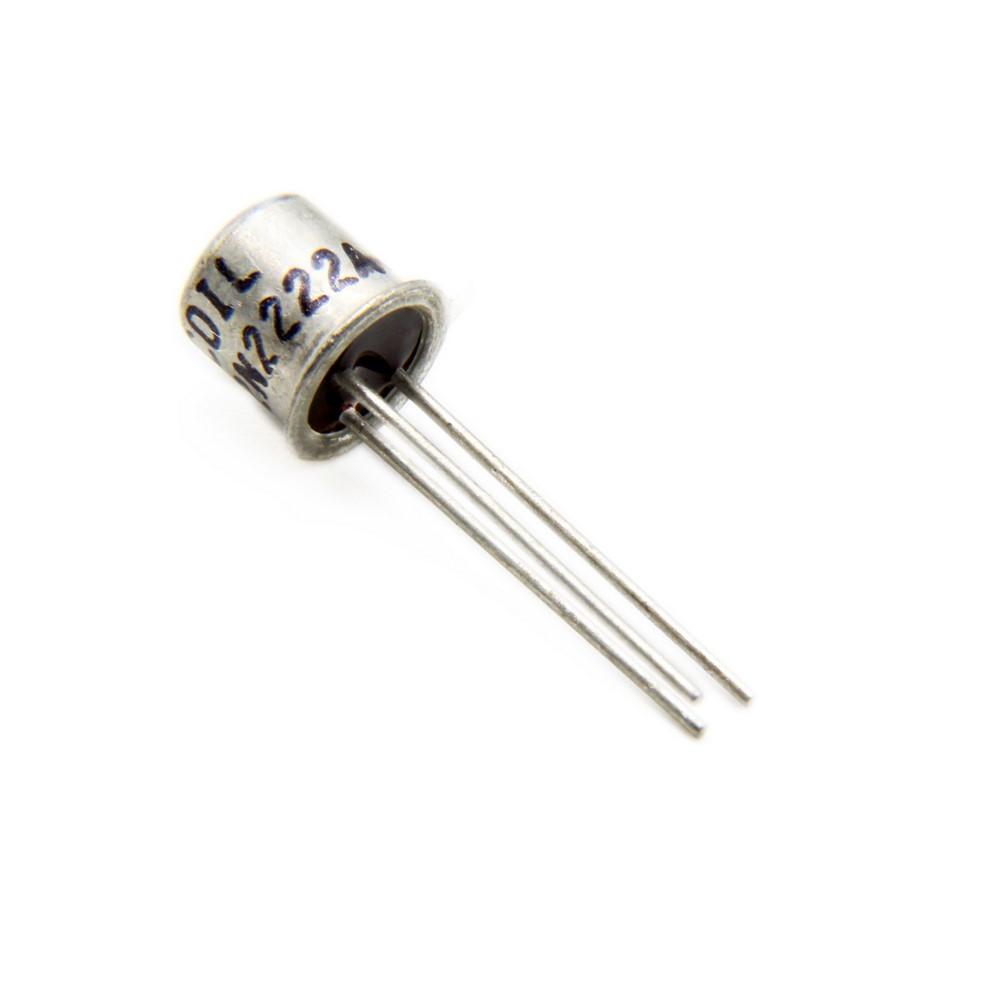

ترانزیستور 2N2222A

ترانزیستور 2N2222A یک ترانزیستور NPN از نوع بی‌جونکشن (BJT) است که به دلیل عملکرد قابل اعتماد، تطبیق‌پذیری و هزینه مقرون‌به‌صرفه، یکی از محبوب‌ترین قطعات الکترونیکی در صنعت به شمار می‌رود. این ترانزیستور که در بسته‌بندی‌های مختلف مانند TO-18 و TO-92 عرضه می‌شود، برای کاربردهای متنوعی از جمله تقویت سیگنال‌های صوتی، سوئیچینگ سریع و مدارهای فرکانس بالا (RF) طراحی شده است. با توانایی مدیریت جریان کلکتور تا 800 میلی‌آمپر و فرکانس انتقال تا 250 مگاهرتز، این ترانزیستور انتخابی ایده‌آل برای مهندسان، طراحان مدار و علاقه‌مندان به الکترونیک است.

ویژگی‌های کلیدی ترانزیستور 2N2222A

ترانزیستور 2N2222A به دلیل مشخصات فنی برجسته‌اش در پروژه‌های مختلف الکترونیکی مورد استفاده قرار می‌گیرد. برخی از ویژگی‌های کلیدی آن عبارتند از:

• نوع ترانزیستور: NPN (دو لایه N و یک لایه P)
• ولتاژ کلکتور-امیتر (VCEO): حداکثر 40 ولت
• ولتاژ کلکتور-بیس (VCBO): حداکثر 75 ولت
• ولتاژ امیتر-بیس (VEBO): حداکثر 6 ولت
• جریان کلکتور (IC): تا 800 میلی‌آمپر
• اتلاف توان (PD): 500 میلی‌وات در دمای محیط 25 درجه سانتی‌گراد و 1 وات در دمای کیس 25 درجه سانتی‌گراد
• فرکانس انتقال (fT): حداقل 250 مگاهرتز
• بهره جریان DC (hFE): بین 100 تا 300 (بسته به شرایط عملیاتی)
• زمان سوئیچینگ: زمان روشن شدن (ton) تا 35 نانوثانیه و زمان خاموش شدن (toff) تا 300 نانوثانیه

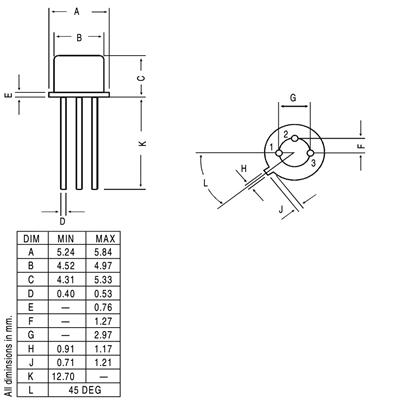

• بسته‌بندی: TO-18 (فلزی) و TO-92 (پلاستیکی)

این ویژگی‌ها باعث شده‌اند که 2N2222A در کاربردهای متنوعی از جمله تقویت‌کننده‌های صوتی، سوئیچ‌های الکترونیکی، درایورهای موتور و مدارهای RF مورد استفاده قرار گیرد.

کاربردهای ترانزیستور 2N2222A

ترانزیستور 2N2222A به دلیل انعطاف‌پذیری و عملکرد قوی در طیف گسترده‌ای از پروژه‌های الکترونیکی استفاده می‌شود. برخی از کاربردهای اصلی آن عبارتند از:

1. تقویت‌کننده‌های صوتی: به دلیل بهره جریان بالا و نویز کم، این ترانزیستور برای تقویت سیگنال‌های صوتی در پیش‌تقویت‌کننده‌ها و مراحل تقویت‌کننده صوتی مناسب است.
2. سوئیچینگ سریع: با زمان‌های سوئیچینگ کوتاه، 2N2222A در مدارهای سوئیچینگ دیجیتال و کنترل بارهای الکتریکی مانند رله‌ها و LEDها عملکردی عالی دارد.
3. مدارهای RF: فرکانس انتقال بالای این ترانزیستور (تا 250 مگاهرتز) آن را برای کاربردهای فرکانس بالا مانند فرستنده‌های رادیویی و ارتباطات بی‌سیم مناسب می‌کند.
4. کنترل موتور و درایورها: این ترانزیستور می‌تواند موتورهای کوچک و بارهای متوسط را با جریان کلکتور 800 میلی‌آمپر کنترل کند.
5. پروژه‌های اتوماسیون و嵌入ded: در پروژه‌های میکروکنترلری مانند آردوینو یا رزبری‌پای، 2N2222A برای سوئیچینگ و تقویت سیگنال‌ها کاربرد دارد.
6. مدارهای دارlington: با استفاده از دو ترانزیستور 2N2222A در پیکربندی دارlington، می‌توان بهره جریان بسیار بالایی برای کاربردهای خاص به دست آورد.

مزایای ترانزیستور 2N2222A

• هزینه مقرون‌به‌صرفه: این ترانزیستور به دلیل تولید انبوه و دسترسی گسترده، قیمتی اقتصادی دارد.
• اندازه کوچک و وزن کم: بسته‌بندی‌های TO-18 و TO-92 امکان استفاده در طراحی‌های فشرده را فراهم می‌کنند.
• عملکرد قابل اعتماد: با تحمل دمایی بین -65 تا +200 درجه سانتی‌گراد، این ترانزیستور در شرایط محیطی مختلف عملکردی پایدار دارد.
• تطبیق‌پذیری: مناسب برای کاربردهای متنوع از پروژه‌های DIY تا کاربردهای صنعتی.

معایب ترانزیستور 2N2222A

• حساسیت به دما: عملکرد ترانزیستور ممکن است در دماهای بسیار بالا یا پایین تحت تأثیر قرار گیرد.
• امپدانس ورودی پایین: این ویژگی ممکن است در برخی کاربردهای خاص نیاز به طراحی مدار پیچیده‌تر داشته باشد.
• محدودیت در توان بالا: برای کاربردهای با توان بالا، ترانزیستورهای قوی‌تری مانند 2N3055 مناسب‌تر هستند.

پیکربندی پین‌های 2N2222A

ترانزیستور 2N2222A دارای سه پین است که هر یک نقش خاصی در عملکرد آن دارند:

1. کلکتور (Collector): پین خروجی که جریان تقویت‌شده را به بار منتقل می‌کند.
2. بیس (Base): پین کنترلی که با دریافت سیگنال کوچک، جریان بین امیتر و کلکتور را تنظیم می‌کند.
3. امیتر (Emitter): پین تخلیه که جریان کل ترانزیستور از آن خارج می‌شود و معمولاً به زمین متصل است.

جایگزین‌های 2N2222A

در صورت عدم دسترسی به 2N2222A، ترانزیستورهای جایگزین زیر می‌توانند مورد استفاده قرار گیرند:

• BC547 و BC549: برای کاربردهای تقویت صوتی با نویز کم.
• BC639 و BC636: برای کاربردهای با جریان بالاتر.
• 2N2369: برای سوئیچینگ با سرعت بالا.
• 2N3904 و 2N3906: برای کاربردهای عمومی با مشخصات مشابه.

سوالات متداول (FAQ)

1. ترانزیستور 2N2222A برای چه نوع پروژه‌هایی مناسب است؟
   ترانزیستور 2N2222A برای پروژه‌های تقویت سیگنال، سوئیچینگ دیجیتال، کنترل بارهای کوچک تا متوسط (مانند رله‌ها و موتورها) و کاربردهای RF با فرکانس تا 250 مگاهرتز مناسب است. این ترانزیستور در پروژه‌های DIY، اتوماسیون و مدارهای صوتی کاربرد گسترده‌ای دارد.
2. تفاوت بین 2N2222 و 2N2222A چیست؟
   نسخه 2N2222A نسبت به 2N2222 بهبودهایی در مشخصات الکتریکی مانند ولتاژ کلکتور-امیتر (40 ولت در مقابل 30 ولت) و فرکانس انتقال بالاتر (250 مگاهرتز در مقابل 200 مگاهرتز) دارد. همچنین، 2N2222A معمولاً در بسته‌بندی‌های متنوع‌تری عرضه می‌شود.
3. چگونه می‌توان از آسیب به ترانزیستور 2N2222A در مدار جلوگیری کرد؟
   برای جلوگیری از آسیب، باید ولتاژ و جریان ورودی در محدوده‌های مشخص‌شده (VCEO=40V، IC=800mA) نگه داشته شوند. همچنین، استفاده از مقاومت مناسب در بیس برای محدود کردن جریان و اطمینان از دفع حرارت مناسب (با استفاده از هیت‌سینک در صورت نیاز) ضروری است.

خرید ترانزیستور 2N2222A

برای تهیه ترانزیستور 2N2222A با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با تضمین اصالت و خدمات پس از فروش ارائه می‌دهد. با خرید از E366.ir، می‌توانید به راحتی نیازهای پروژه‌های الکترونیکی خود را تأمین کنید.
