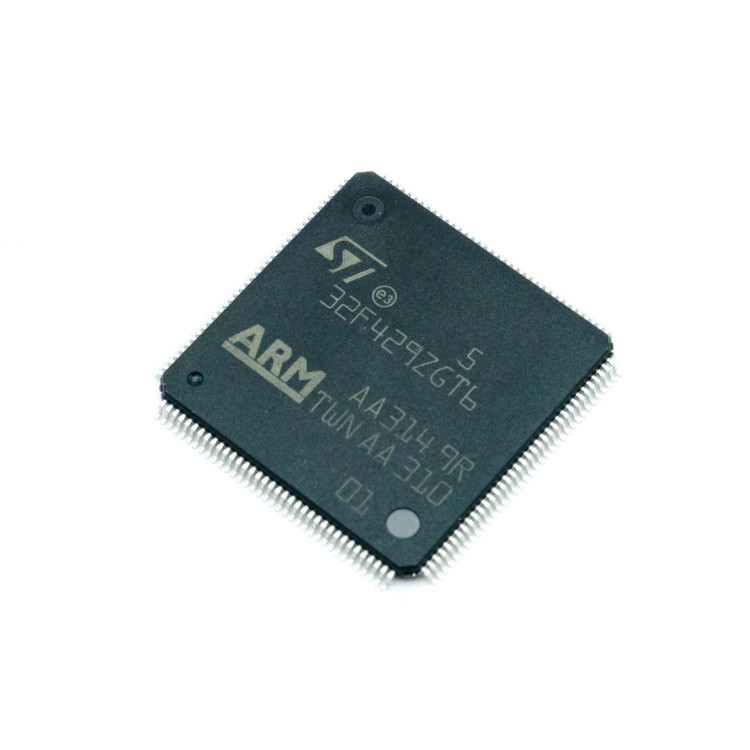

میکروکنترلر STM32F429ZGT6 پکیج LQFP-144

میکروکنترلر STM32F429ZGT6 از خانواده‌ی STM32F4 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M4 طراحی شده است. این میکروکنترلر با فرکانس کاری حداکثر 180 مگاهرتز، عملکردی قدرتمند و انعطاف‌پذیر را برای طیف وسیعی از کاربردهای صنعتی، مصرفی و ارتباطاتی ارائه می‌دهد. در ادامه به بررسی ویژگی‌های کلیدی این محصول می‌پردازیم.

۱. پردازنده و معماری

• هسته Cortex-M4: این میکروکنترلر مجهز به هسته‌ی ARM Cortex-M4 با قابلیت DSP (پردازش سیگنال دیجیتال) و واحد FPU (واحد محاسبات ممیز شناور) است که امکان اجرای عملیات پیچیده‌ی ریاضی را با سرعت بالا فراهم می‌کند.

• فرکانس کاری: حداکثر فرکانس کاری 180 مگاهرتز، این میکروکنترلر را برای کاربردهای بلادرنگ و پردازش‌های سنگین ایده‌آل می‌کند.

۲. حافظه

• حافظه فلش: این میکروکنترلر دارای 1 مگابایت حافظه فلش برای ذخیره‌سازی کد برنامه است.

• حافظه SRAM: 256 کیلوبایت حافظه SRAM برای ذخیره‌سازی داده‌ها و اجرای برنامه‌ها در اختیار توسعه‌دهندگان قرار دارد.

• حافظه اضافی: همچنین دارای 4 کیلوبایت حافظه‌ی بک‌آپ SRAM است که در حالت کم‌مصرف (Low Power) نیز قابل دسترسی است.

۳. پریفرال‌ها و رابط‌ها

• رابط گرافیکی: این میکروکنترلر مجهز به کنترلر LCD-TFT است که از نمایشگرهای با رزولوشن تا XGA (1024x768) پشتیبانی می‌کند.

• رابط‌های ارتباطی: شامل USB 2.0 OTG، Ethernet MAC، CAN، I2C، SPI، USART و SDIO است که امکان اتصال به انواع دستگاه‌های جانبی را فراهم می‌کند.

• مبدل‌های آنالوگ به دیجیتال: دارای 3 مبدل 12 بیتی ADC با سرعت نمونه‌برداری تا 2.4 MSPS و 2 مبدل DAC 12 بیتی.

۴. قابلیت‌های زمان‌بندی و کنترل

• تایمرها: شامل 16 تایمر 16 بیتی و 2 تایمر 32 بیتی برای کاربردهای دقیق زمان‌بندی و کنترل.

• واحد DMA: دارای 2 کنترلر DMA با 16 کانال که امکان انتقال داده‌ها بدون دخالت CPU را فراهم می‌کند.

۵. امنیت و حفاظت

• حفاظت حافظه: دارای واحد MPU (Memory Protection Unit) برای مدیریت دسترسی به حافظه و افزایش امنیت سیستم.

• CRC: واحد محاسبه‌ی CRC برای بررسی صحت داده‌ها.

۶. کاربردها

• صنایع خودرو: با پشتیبانی از رابط‌های CAN و Ethernet، این میکروکنترلر برای سیستم‌های کنترل خودرو ایده‌آل است.

• سیستم‌های تعبیه‌شده: با توجه به قدرت پردازشی بالا و رابط‌های متنوع، برای سیستم‌های صنعتی و مصرفی مناسب است.

• پردازش سیگنال: به دلیل وجود DSP و FPU، برای کاربردهای پردازش سیگنال مانند کنترل موتور و پردازش صوت مناسب است.

۷. بسته‌بندی و پین‌ها

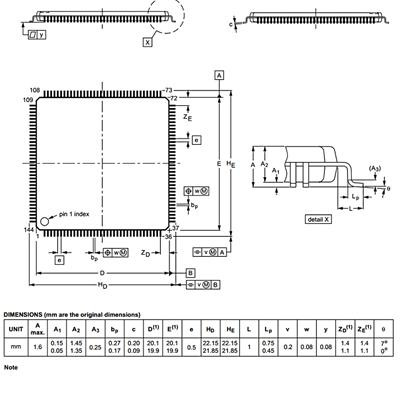

• بسته‌بندی: این میکروکنترلر در بسته‌بندی LQFP144 ارائه می‌شود که شامل 144 پین است.

• ولتاژ کاری: ولتاژ کاری آن بین 1.8 تا 3.6 ولت است که امکان استفاده در سیستم‌های کم‌مصرف را فراهم می‌کند.

۸. محیط توسعه

• نرم‌افزار: این میکروکنترلر توسط نرم‌افزارهای توسعه‌ی STM32CubeMX و STM32CubeIDE پشتیبانی می‌شود که برنامه‌نویسی و پیکربندی آن را ساده می‌کند.

• کیت‌های توسعه: کیت‌های توسعه‌ی مانند STM32F4 Discovery و Nucleo برای شروع کار با این میکروکنترلر در دسترس هستند.

۹. مصرف انرژی

• حالت‌های کم‌مصرف: این میکروکنترلر از حالت‌های کم‌مصرف مانند Sleep، Stop و Standby پشتیبانی می‌کند که برای کاربردهای باتری‌محور مناسب است.

 جمع‌بندی

میکروکنترلر STM32F429ZGT6 با ترکیبی از قدرت پردازشی بالا، حافظه‌ی گسترده و پریفرال‌های متنوع، گزینه‌ای ایده‌آل برای توسعه‌ی سیستم‌های تعبیه‌شده پیشرفته است. این محصول با پشتیبانی از رابط‌های ارتباطی مدرن و قابلیت‌های گرافیکی، امکان پیاده‌سازی طیف وسیعی از کاربردها را فراهم می‌کند.
