ترانزیستور 2N2646

ترانزیستور یونی‌جانکشن (UJT) مدل 2N2646 یک قطعه نیمه‌هادی سیلیکونی با سه پایه است که برای کاربردهای صنعتی عمومی طراحی شده است. این ترانزیستور به دلیل ویژگی‌های منحصربه‌فرد خود، از جمله مقاومت منفی و توانایی تولید پالس‌های دقیق، به‌عنوان یک دستگاه کلیدی در مدارهای اسیلاتور، مدارهای راه‌انداز (Trigger) و حسگرها شناخته می‌شود. برخلاف ترانزیستورهای معمولی، 2N2646 برای تقویت سیگنال مناسب نیست، بلکه بیشتر در کاربردهایی که نیاز به تولید پالس‌های دقیق یا کنترل سیگنال‌های کم‌جریان دارند، استفاده می‌شود.

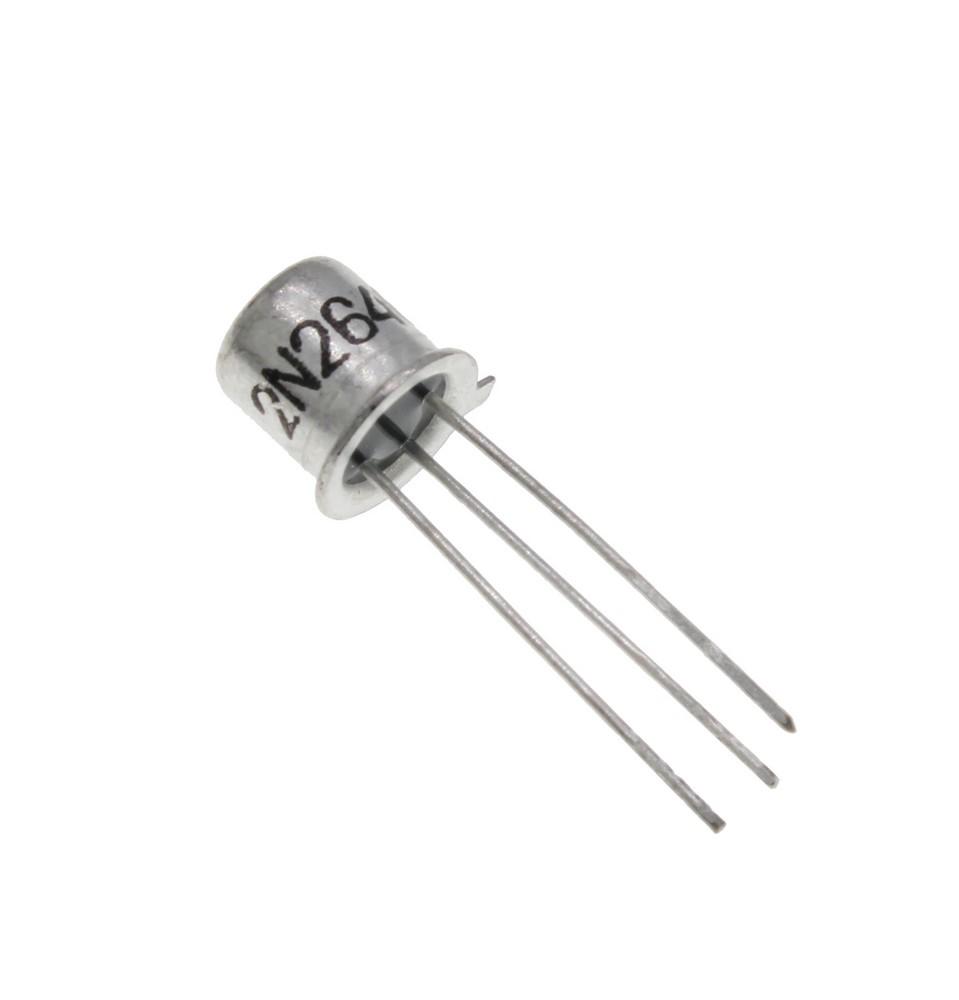

این ترانزیستور در پکیج فلزی TO-18 عرضه می‌شود و به دلیل ساختار مقاوم و عملکرد پایدار، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، آموزشی و هابی‌محور است. در ادامه، مشخصات فنی، ویژگی‌ها، کاربردها و نحوه استفاده از این ترانزیستور را به‌صورت حرفه‌ای بررسی می‌کنیم.

مشخصات فنی 2N2646

ترانزیستور 2N2646 دارای مشخصات فنی زیر است که آن را برای کاربردهای خاص مناسب می‌کند:

• نوع ترانزیستور: یونی‌جانکشن (UJT)

• جنس: سیلیکون

• پکیج: TO-18

• حداکثر ولتاژ بین دو پایه بیس (VB2B1): 35 ولت

• حداکثر ولتاژ معکوس امیتر (VB2E): 30 ولت

• حداکثر جریان RMS امیتر (Ie): 50 میلی‌آمپر

• حداکثر جریان پیک امیتر (Ie): 2 آمپر

• حداکثر توان اتلافی (Pd): 300 میلی‌وات

• جریان معکوس امیتر (Low Emitter Reverse Current): 0.005 میکروآمپر (معمولی)

• جریان پیک نقطه (Peak Point Current): 5 میکروآمپر (حداکثر)

• دمای کاری: -65 تا +150 درجه سانتی‌گراد

• سطح پاسیواسیون: برای اطمینان از پایداری و یکنواختی عملکرد

این مشخصات نشان‌دهنده توانایی 2N2646 در ارائه عملکرد قابل اعتماد در شرایط محیطی چالش‌برانگیز و کاربردهای حساس است.

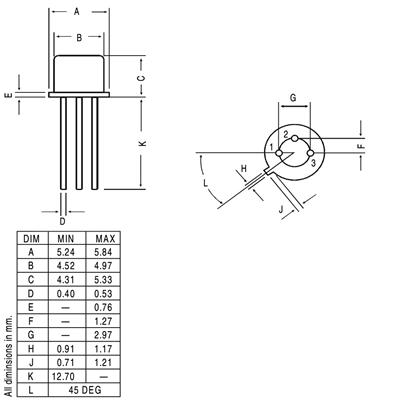

پیکربندی پایه‌ها (Pinout)

ترانزیستور 2N2646 دارای سه پایه و یک بدنه فلزی متصل به پایه بیس 2 است. پیکربندی پایه‌ها به شرح زیر放下 است:

• پایه 1 (بیس 1): معمولاً به منبع تغذیه متصل می‌شود.

• پایه 2 (امیتر): برای راه‌اندازی (تریگر) ترانزیستور استفاده می‌شود.

• پایه 3 (بیس 2): معمولاً به بار متصل می‌شود.

• بدنه: به‌صورت داخلی به پایه بیس 2 متصل است.

این پیکربندی امکان اتصال آسان و انعطاف‌پذیر را در مدارهای مختلف فراهم می‌کند.

ویژگی‌های کلیدی

ترانزیستور 2N2646 به دلیل ویژگی‌های زیر در پروژه‌های الکترونیکی بسیار مورد توجه است:

1. جریان پیک پایین (5 میکروآمپر): این ویژگی باعث صرفه‌جویی در مصرف انرژی و دقت بالا در مدارهای تایمینگ می‌شود.

2. جریان معکوس امیتر پایین (0.005 میکروآمپر): تضمین‌کننده پایداری در حالت خاموش و کاهش نشتی.

3. مقاومت منفی: این ویژگی امکان استفاده از 2N2646 به‌عنوان اسیلاتور را فراهم می‌کند.

4. سطح پاسیواسیون: برای محافظت در برابر رطوبت و عوامل محیطی، که طول عمر و قابلیت اطمینان را افزایش می‌دهد.

5. قابلیت اطمینان بالا (HR): نسخه‌های ویژه‌ای برای کاربردهای صنعتی حساس در دسترس است.

نحوه عملکرد 2N2646

ترانزیستور 2N2646 به دلیل ویژگی مقاومت منفی، به‌عنوان یک سوئیچ کنترل‌شده توسط ولتاژ عمل می‌کند. هنگامی که ولتاژ امیتر به آستانه خاصی می‌رسد، ترانزیستور از حالت مقاومت بالا به حالت مقاومت پایین تغییر می‌کند و جریان را از امیتر به بیس هدایت می‌کند. این رفتار منجر به تولید پالس‌های دقیق می‌شود که در کاربردهایی مانند اسیلاتورهای ریلکسیشن و مدارهای راه‌انداز SCR بسیار مفید است.

مثال مدار: اسیلاتور ریلکسیشن

یکی از رایج‌ترین کاربردهای 2N2646، استفاده در مدار اسیلاتور ریلکسیشن برای تولید پالس‌های دوره‌ای است. در این مدار:

• بیس 1 به منبع تغذیه (VCC) متصل می‌شود.

• امیتر از طریق یک مقاومت (R1) و یک خازن (C1) به منبع تغذیه و زمین متصل می‌شود.

• بیس 2 به زمین یا بار متصل است.

• خازن C1 شارژ می‌شود تا زمانی که ولتاژ امیتر به آستانه برسد، سپس ترانزیستور روشن شده و خازن تخلیه می‌شود، که منجر به تولید پالس می‌شود.

این فرآیند به‌صورت دوره‌ای تکرار می‌شود و فرکانس پالس‌ها به مقادیر R1 و C1 بستگی دارد.

کاربردها

ترانزیستور 2N2646 در طیف گسترده‌ای از کاربردها استفاده می‌شود، از جمله:

• مدارهای راه‌انداز SCR: برای کنترل تایرستورها در کاربردهای تنظیم توان، کنترل نور و موتور.

• اسیلاتورهای ریلکسیشن: برای تولید پالس‌های دوره‌ای در مدارهای تایمینگ.

• مدارهای حسگر: در حسگرهای مجاورتی، دما و سطح مایع.

• مدارهای تایمینگ و پالس: برای تولید سیگنال‌های دقیق در پروژه‌های DIY و صنعتی.

• مولد موج دندانه‌اره: برای کاربردهای صوتی و نمایشی.

• کنترل فاز: در سیستم‌های تنظیم توان.

• پروژه‌های هابی: به دلیل هزینه کم و سهولت استفاده، در پروژه‌های آموزشی و سرگرمی.

ترانزیستورهای معادل

در صورت عدم دسترسی به 2N2646، می‌توانید از ترانزیستورهای معادل زیر استفاده کنید:

• 2N2647

• 2N4870

• 2N4871

• 2N1671

این ترانزیستورها مشخصات مشابهی دارند و می‌توانند جایگزین مناسبی باشند.

دستورالعمل‌های ایمن

برای اطمینان از عملکرد بهینه و افزایش طول عمر 2N2646، به نکات زیر توجه کنید:

• حداکثر توان اتلافی: از 300 میلی‌وات تجاوز نکنید و در صورت نیاز از هیت‌سینک استفاده کنید.

• جریان RMS امیتر: حداکثر 40 میلی‌آمپر (80% حد مجاز 50 میلی‌آمپر).

• جریان پیک امیتر: حداکثر 1.6 آمپر (80% حد مجاز 2 آمپر).

• ولتاژ معکوس امیتر: حداکثر 24 ولت (80% حد مجاز 30 ولت).

• ولتاژ بین بیس‌ها: حداکثر 28 ولت (80% حد مجاز 35 ولت).

• دمای کاری: بین -65 تا +125 درجه سانتی‌گراد نگه دارید.

مزایا و معایب

مزایا

• هزینه کم و دسترسی آسان

• نیاز به حداقل قطعات خارجی

• مناسب برای کاربردهای راه‌اندازی با جریان کم

• پایداری بالا در شرایط محیطی سخت

معایب

• مناسب نبودن برای کاربردهای فرکانس بالا

• محدودیت در مدیریت جریان‌های بالا

سوالات متداول (FAQ)

1. ترانزیستور 2N2646 برای چه کاربردهایی مناسب است؟
   این ترانزیستور برای مدارهای راه‌انداز SCR، اسیلاتورهای ریلکسیشن، حسگرها، تایمینگ، کنترل فاز و پروژه‌های هابی مناسب است.

2. آیا 2N2646 می‌تواند به‌عنوان تقویت‌کننده استفاده شود؟
   خیر، 2N2646 برای تقویت سیگنال مناسب نیست و بیشتر به‌عنوان یک سوئیچ یا اسیلاتور در مدارهای پالس و تایمینگ استفاده می‌شود.

3. چگونه می‌توان فرکانس اسیلاتور 2N2646 را تنظیم کرد؟
   فرکانس اسیلاتور به مقادیر مقاومت (R1) و خازن (C1) در مدار ریلکسیشن بستگی دارد. با تغییر این مقادیر می‌توان فرکانس را تنظیم کرد.
