ترانزیستور 2N3904

ترانزیستور 2N3904 یکی از معروف‌ترین و پرکاربردترین ترانزیستورهای NPN نوع BJT (ترانزیستور پیوند دوقطبی) است که از دهه 1960 توسط شرکت موتورولا معرفی شد. این ترانزیستور سیلیکونی به دلیل قیمت مناسب، دسترسی آسان و عملکرد قابل اعتماد در کاربردهای کم‌قدرت، از جمله تقویت سیگنال و سوئیچینگ، به انتخاب اول مهندسان، دانشجویان و علاقه‌مندان به الکترونیک تبدیل شده است. در این مقاله، به بررسی مشخصات فنی، ویژگی‌های کلیدی، کاربردهای عملی و نکات مهم در استفاده از 2N3904 می‌پردازیم تا منبعی حرفه‌ای برای طراحی مدارهای الکترونیکی در اختیارتان قرار دهیم.

معرفی ترانزیستور 2N3904

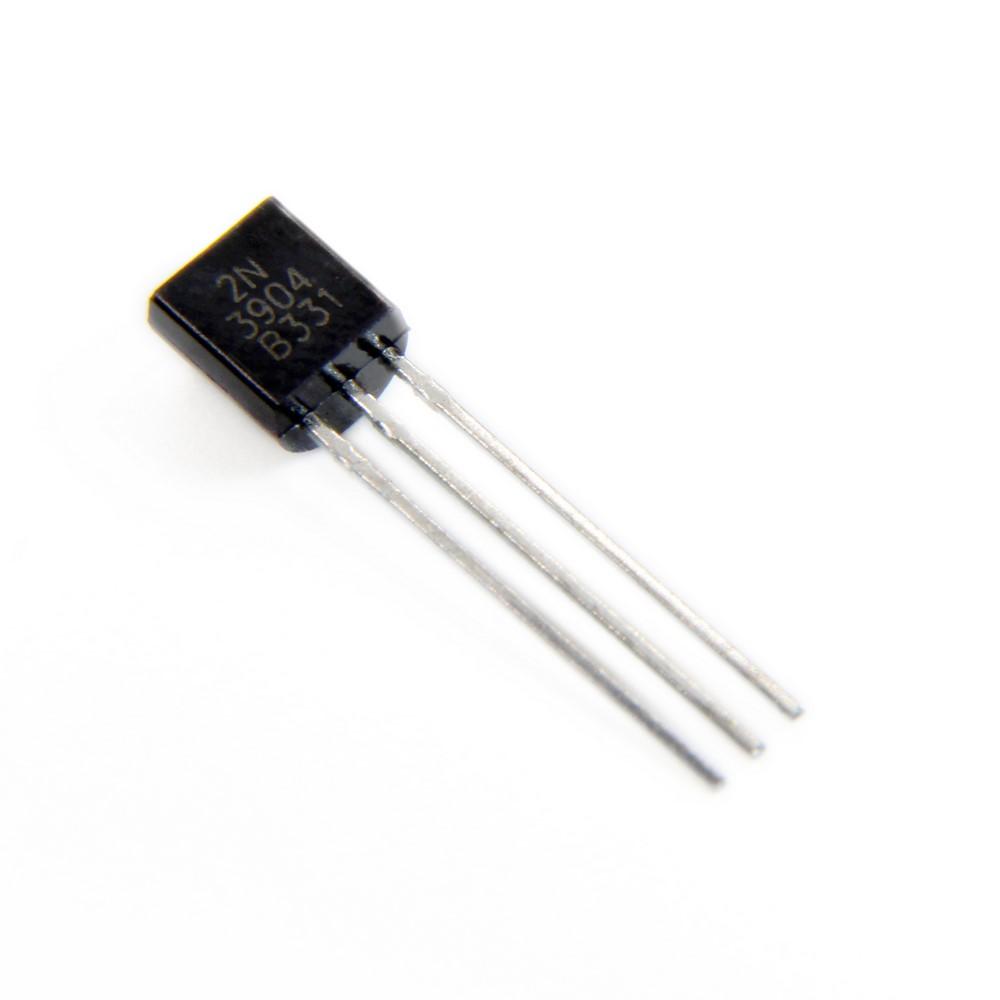

2N3904 یک ترانزیستور NPN است که معمولاً در پکیج TO-92 عرضه می‌شود، اما در پکیج‌های سطحی مانند SOT-23 (با نام MMBT3904) نیز موجود است. این ترانزیستور با سه پایه امیتر، بیس و کلکتور، امکان کنترل دقیق جریان را فراهم می‌کند و برای کاربردهای تقویت سیگنال و سوئیچینگ در مدارهای کم‌قدرت ایده‌آل است. توانایی تحمل جریان کلکتور تا 200 میلی‌آمپر و فرکانس کاری تا 300 مگاهرتز، آن را به گزینه‌ای مناسب برای طیف وسیعی از پروژه‌ها تبدیل کرده است. ترانزیستور مکمل PNP این قطعه، یعنی 2N3906، امکان طراحی مدارهای پیشرفته‌تر مانند تقویت‌کننده‌های پوش-پل را فراهم می‌کند.

مشخصات فنی ترانزیستور 2N3904

مشخصات الکتریکی و حرارتی کلیدی 2N3904 بر اساس دیتاشیت آن به شرح زیر است:

• نوع: ترانزیستور NPN (BJT)
• ولتاژ کلکتور-امیتر (V_CEO): 40 ولت
• ولتاژ کلکتور-بیس (V_CBO): 60 ولت
• ولتاژ امیتر-بیس (V_EBO): 6 ولت
• جریان کلکتور (I_C): 200 میلی‌آمپر
• اتلاف توان (P_tot): 625 میلی‌وات
• بهره جریان DC (h_FE): 100 تا 300 (در I_C = 10 میلی‌آمپر، V_CE = 1 ولت)
• فرکانس گذار (f_T): 300 مگاهرتز
• ولتاژ اشباع کلکتور-امیتر (V_CE(sat)): 0.2 ولت (در I_C = 10 میلی‌آمپر، I_B = 1 میلی‌آمپر)
• ولتاژ اشباع بیس-امیتر (V_BE(sat)): 0.65 تا 0.95 ولت
• ظرفیت ورودی: 8 پیکوفاراد
• ظرفیت خروجی: 4 پیکوفاراد
• ظرفیت انتقال معکوس: 1.2 پیکوفاراد
• شکل نویز (NF): 5 دسی‌بل
• دمای کاری پیوند: -55 تا +150 درجه سانتی‌گراد
• نوع پکیج: TO-92 (سوراخ‌دار)، SOT-23، SOT-223 (سطحی)

این مشخصات نشان‌دهنده توانایی 2N3904 در عملکرد کارآمد در مدارهای کم‌قدرت و پایداری در شرایط محیطی متنوع است.

ویژگی‌های کلیدی 2N3904

1. فرکانس بالا: فرکانس گذار 300 مگاهرتز، این ترانزیستور را برای کاربردهای فرکانس بالا مانند تقویت RF و پردازش سیگنال مناسب می‌کند.
2. مصرف توان پایین: با اتلاف توان 625 میلی‌وات، برای دستگاه‌های باتری‌خور و کم‌مصرف ایده‌آل است.
3. تحمل ولتاژ متنوع: پشتیبانی از ولتاژ کلکتور-امیتر تا 40 ولت و کلکتور-بیس تا 60 ولت، انعطاف‌پذیری در طراحی مدار را افزایش می‌دهد.
4. بهره جریان متعادل: محدوده h_FE بین 100 تا 300، تقویت سیگنال پایدار و کم‌نویز را تضمین می‌کند.
5. اندازه کوچک و اقتصادی: پکیج TO-92 و قیمت پایین، آن را برای نمونه‌سازی و تولید انبوه مناسب می‌کند.
6. ولتاژ اشباع پایین: ولتاژ اشباع 0.2 ولت، اتلاف توان در حالت سوئیچینگ را به حداقل می‌رساند.
7. پایداری حرارتی: عملکرد قابل اعتماد در بازه دمایی -55 تا +150 درجه سانتی‌گراد.

کاربردهای ترانزیستور 2N3904
2N3904 در پروژه‌های مختلف الکترونیکی کاربرد دارد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

1. تقویت سیگنال:
   • تقویت‌کننده‌های صوتی: تقویت سیگنال‌های صوتی ضعیف در رادیوها، میکروفون‌ها و اسپیکرها.
   • تقویت‌کننده‌های RF: تقویت سیگنال‌های فرکانس بالا در سیستم‌های ارتباطی مانند رادیوها.
   • تقویت ولتاژ: تقویت ولتاژهای ورودی کم برای رابط با میکروکنترلرها یا سنسورها.
2. سوئیچینگ:
   • مدارهای منطقی دیجیتال: کنترل جریان در گیت‌های منطقی و فلیپ‌فلاپ‌ها.
   • درایور رله: فعال‌سازی رله‌ها برای کنترل دستگاه‌های پرقدرت با سیگنال‌های کم‌قدرت.
   • درایور LED: راه‌اندازی LEDها در نمایشگرها، نشانگرهای وضعیت و سیستم‌های نورپردازی.
3. اسیلاتورها و تایمرها:
   • اسیلاتورهای RC: تولید موج‌های دوره‌ای برای سیگنال‌های کلاک یا تایمرها.
   • مولتی‌ویبراتورها: ایجاد موج‌های مربعی برای PWM و کاربردهای زمانی.
4. رابط با سنسورها:
   • سنسورهای دما: تقویت سیگنال‌های سنسورهای دمایی در سیستم‌های HVAC.
   • سنسورهای نور: تقویت سیگنال‌های فتودیود یا LDR برای کنترل نورپردازی خودکار.
5. پری‌امپلی‌فایر میکروفون: تقویت سیگنال‌های ضعیف میکروفون‌های کندانسوری برای کیفیت صدای بهتر.

نکات عملی برای استفاده از 2N3904

برای بهره‌برداری بهینه از 2N3904، به نکات زیر توجه کنید:

• محدودیت‌های جریان و ولتاژ: جریان کلکتور را زیر 200 میلی‌آمپر و ولتاژ کلکتور-امیتر را زیر 40 ولت نگه دارید.
• محاسبه مقاومت بیس: از قانون اهم برای محاسبه مقاومت بیس استفاده کنید: R_B = (V_CC – V_BE) / I_B، که V_BE حدود 0.7 ولت و I_B جریان بیس مورد نظر است.
• مدیریت حرارتی: از دمای کاری -55 تا +150 درجه سانتی‌گراد تجاوز نکنید و از هیت‌سینک در صورت نیاز استفاده کنید.
• انتخاب پکیج: برای PCBهای سوراخ‌دار از TO-92 و برای طراحی‌های سطحی از SOT-23 یا SOT-223 استفاده کنید.
• حفاظت در برابر ESD: هنگام کار با ترانزیستور، از تجهیزات زمین‌شده استفاده کنید تا از آسیب ESD جلوگیری شود.

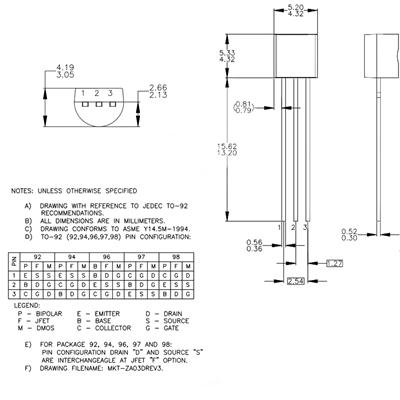

• پیکربندی پایه‌ها: ترتیب پایه‌ها در پکیج TO-92 (رو به سمت صاف) از چپ به راست: امیتر، بیس، کلکتور.

ترانزیستورهای معادل و مکمل

در صورت عدم دسترسی به 2N3904، می‌توانید از ترانزیستورهای معادل زیر استفاده کنید:

• BC537، BC538، 2N4401، P2N2222A، BC547، BC548، S8050، SS9013

ترانزیستور مکمل PNP این قطعه، 2N3906، برای طراحی مدارهای جفت‌شده مناسب است.

سؤالات متداول (FAQ) درباره 2N3904

1. کاربرد اصلی ترانزیستور 2N3904 چیست؟
   ترانزیستور 2N3904 برای تقویت سیگنال‌های کم‌قدرت و سوئیچینگ در مدارهای الکترونیکی استفاده می‌شود، مانند تقویت‌کننده‌های صوتی، RF و سوئیچینگ دیجیتال.
2. حداکثر ولتاژ و جریان 2N3904 چقدر است؟
   حداکثر ولتاژ کلکتور-امیتر 40 ولت و جریان کلکتور 200 میلی‌آمپر است. برای کاربردهای پرقدرت مناسب نیست.
3. چگونه می‌توان 2N3904 را به‌صورت ایمن در مدار استفاده کرد؟
   جریان کلکتور را زیر 200 میلی‌آمپر، ولتاژ را زیر 40 ولت نگه دارید و مقاومت بیس مناسب را محاسبه کنید. همچنین، از دمای کاری مجاز فراتر نروید و از ESD محافظت کنید.

خرید ترانزیستور 2N3904

برای خرید ترانزیستور 2N3904 با کیفیت تضمین‌شده، پیشنهاد می‌کنیم به سایت E366.ir مراجعه کنید. این فروشگاه معتبر مجموعه‌ای گسترده از قطعات الکترونیکی، از جمله 2N3904 در پکیج‌های مختلف، را با قیمت مناسب و خدمات مطمئن ارائه می‌دهد. چه برای پروژه‌های شخصی و چه حرفه‌ای، E366.ir انتخابی ایده‌آل برای تأمین نیازهای شماست.

نتیجه‌گیری

ترانزیستور 2N3904 با ترکیب عملکرد قوی، قیمت اقتصادی و انعطاف‌پذیری، یکی از مهم‌ترین قطعات در دنیای الکترونیک است. توانایی آن در تقویت سیگنال و سوئیچینگ، همراه با فرکانس بالا و مصرف توان پایین، آن را برای پروژه‌های متنوع مناسب می‌کند. با رعایت نکات طراحی و استفاده از مشخصات فنی، می‌توانید از این ترانزیستور در پروژه‌های خود به بهترین شکل بهره ببرید. برای خرید این قطعه، به E366.ir سر بزنید و از کیفیت و خدمات عالی آن استفاده کنید.
