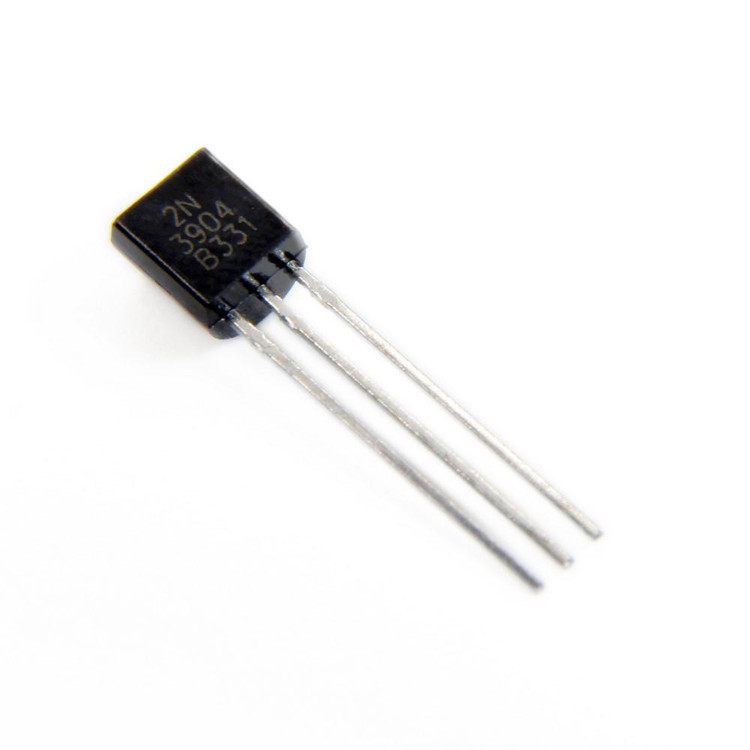

ترانزیستور 2N3904 نوع NPN پکیج TO-92(dip)
نوع ترانزیستور
NPN
پکیج
TO-92
ولتاژ کلکتور-امیتر
40 ولت
جریان کلکتور مداوم (I_C)
200 میلیآمپر
فرکانس انتقال (f_T)
300 مگاهرتز
پینآوت
پایه 1: امیتر پایه 2: بیس پایه 3: کلکتور
برند
Fairchild Semiconductor
توان اتلاف (P_C)
625 میلیوات
بهره جریان (h_FE)
100 تا 300
نام قطعه: 2N3904
نام کارخانهای: 2N3904
تعداد کانال 1 کانال
منفی یا مثبت NPN قطب
ولتاژ کلکتور-امیتر 40 ولت
جریان کلکتور 200 میلی آمپر
فرکانس 270 مگا هرتز
اتلاف قدرت 625 میلی وات
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -65 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: Fairchild Semiconductor
پکیج: TO-92
نوع قطعه: کپی
بستهبندی: Bulk
حداقل: 10 عدد
عنوان گروه: Bipolar Transistors - BJT
توضیحات: NPN-40V,0.2A,500mW,300MHz Silicon Npn Transistor ; High-Speed Switching, Unijunction 40V, 200mA, 500mW, 300MHz
Number of Channels 1 Channel
Polarity NPN Type
Collector Emitter Voltage (VCEO) 40 V
DC Collector Current 200 mA
Gain Bandwidth Product (fT) 270 MHz
Power Dissipation 625 mW
Mounting Style Through Hole
Minimum Operating Temperature -65 C°
Maximum Operating Temperature 150 C°
Brand Fairchild Semiconductor
Package TO-92
ترانزیستور 2N3904: مشخصات فنی، کاربردها و راهنمای خرید
ترانزیستور 2N3904 یکی از پرکاربردترین قطعات الکترونیکی در جهان است که اغلب با کلمات کلیدی مانند "ترانزیستور 2N3904"، "مشخصات 2N3904"، "دیتاشیت 2N3904" و "خرید ترانزیستور 2N3904" در اینترنت جستجو میشود. این ترانزیستور NPN سیلیکونی، برای کاربردهای عمومی تقویت و سوئیچینگ طراحی شده و به دلیل عملکرد بالا، قیمت مناسب و دسترسی آسان، انتخاب اول بسیاری از مهندسان و علاقهمندان به الکترونیک است. در این مقاله، به بررسی جامع مشخصات فنی 2N3904، پایههای آن، کاربردهای متنوع و نکات مهم برای انتخاب آن میپردازیم تا به جستجوهای شما مانند "کاربردهای 2N3904" یا "معادل 2N3904" پاسخ دهیم.
مشخصات فنی ترانزیستور 2N3904
ترانزیستور 2N3904 یک BJT (Bipolar Junction Transistor) نوع NPN است که در پکیج TO-92 عرضه میشود. این قطعه برای کاربردهای کمقدرت و سیگنال کوچک ایدهآل است. بر اساس دیتاشیت 2N3904، مشخصات کلیدی آن عبارتند از:
- نوع پلاریته: NPN
- حداکثر ولتاژ کلکتور-امیتر (V_CEO): 40 ولت
- حداکثر ولتاژ کلکتور-بیس (V_CBO): 60 ولت
- حداکثر ولتاژ امیتر-بیس (V_EBO): 6 ولت
- حداکثر جریان کلکتور (I_C): 200 میلیآمپر
- حداکثر توان اتلافی (P_D): 625 میلیوات (در دمای 25 درجه سانتیگراد)
- بهره جریان DC (h_FE): بین 100 تا 300 (در جریان 10 میلیآمپر)
- فرکانس گذار (f_T): 300 مگاهرتز
- دمای عملیاتی: از -55 تا +150 درجه سانتیگراد
این مشخصات 2N3904 را برای مدارهایی که نیاز به سوئیچینگ سریع و تقویت سیگنال دارند، مناسب میکند. اگر به دنبال "مشخصات فنی 2N3904" هستید، این اطلاعات از دیتاشیت استاندارد استخراج شده و برای طراحی مدارهای الکترونیکی ضروری است.

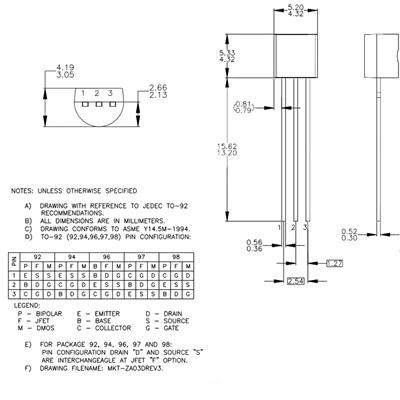

پایههای ترانزیستور 2N3904 (Pinout)
یکی از جستجوهای رایج "پایه های 2N3904" است. در پکیج TO-92، پایهها به شرح زیر هستند:
- پایه 1: امیتر (Emitter)
- پایه 2: بیس (Base)
- پایه 3: کلکتور (Collector)
کاربردهای ترانزیستور 2N3904
ترانزیستور 2N3904 در کاربردهای متنوعی استفاده میشود و جستجوهایی مانند "کاربردهای 2N3904" اغلب به این موارد اشاره دارند:
- تقویتکنندههای سیگنال: مناسب برای تقویت صدا، RF و سیگنالهای کوچک در مدارهای صوتی و رادیویی.
- سوئیچینگ: در مدارهای دیجیتال، رلهها، LEDها و کنترل موتورهای کوچک.
- پروژههای الکترونیکی: مانند مدارهای آردوینو، رباتها، سنسورها و اسیلاتورها.
- مدارهای عمومی: در لوازم خانگی، تجهیزات پزشکی کمقدرت و دستگاههای الکترونیکی روزمره.
به دلیل فرکانس بالای 300 مگاهرتز، 2N3904 برای کاربردهای با سرعت متوسط مانند تقویتکنندههای RF ایدهآل است. معادلهای آن مانند BC547 یا 2N2222 نیز میتوانند جایگزین شوند، اما 2N3904 به دلیل بهره بالا و نویز کم، ترجیح داده میشود.
راهنمای خرید ترانزیستور 2N3904
اگر به دنبال "خرید 2N3904" یا "ترانزیستور NPN 2N3904" هستید، انتخاب یک منبع معتبر اهمیت دارد. سایت e366.ir را به عنوان منبع خرید پیشنهاد میدهم، جایی که میتوانید این قطعه را با کیفیت بالا و اصالت تضمینی تهیه کنید. قبل از خرید، دیتاشیت 2N3904 را بررسی کنید تا با نیازهای پروژهتان مطابقت داشته باشد.
FAQ
- ترانزیستور 2N3904 چیست؟ ترانزیستور 2N3904 یک BJT نوع NPN است که برای تقویت و سوئیچینگ سیگنالهای کوچک استفاده میشود. با مشخصات مانند ولتاژ 40 ولت و جریان 200 میلیآمپر، در پروژههای الکترونیکی عمومی کاربرد دارد.
- کاربردهای اصلی ترانزیستور 2N3904 چیست؟ این ترانزیستور در تقویتکنندههای صوتی، مدارهای سوئیچینگ، پروژههای آردوینو و کنترل LEDها استفاده میشود. فرکانس بالای آن برای کاربردهای RF مناسب است.
- معادلهای ترانزیستور 2N3904 کدامند؟ معادلهای رایج شامل BC547، 2N2222 و PN2222 هستند که مشخصات مشابهی دارند، اما همیشه دیتاشیت را برای تطابق دقیق بررسی کنید.
