ترانزیستور 2N3906

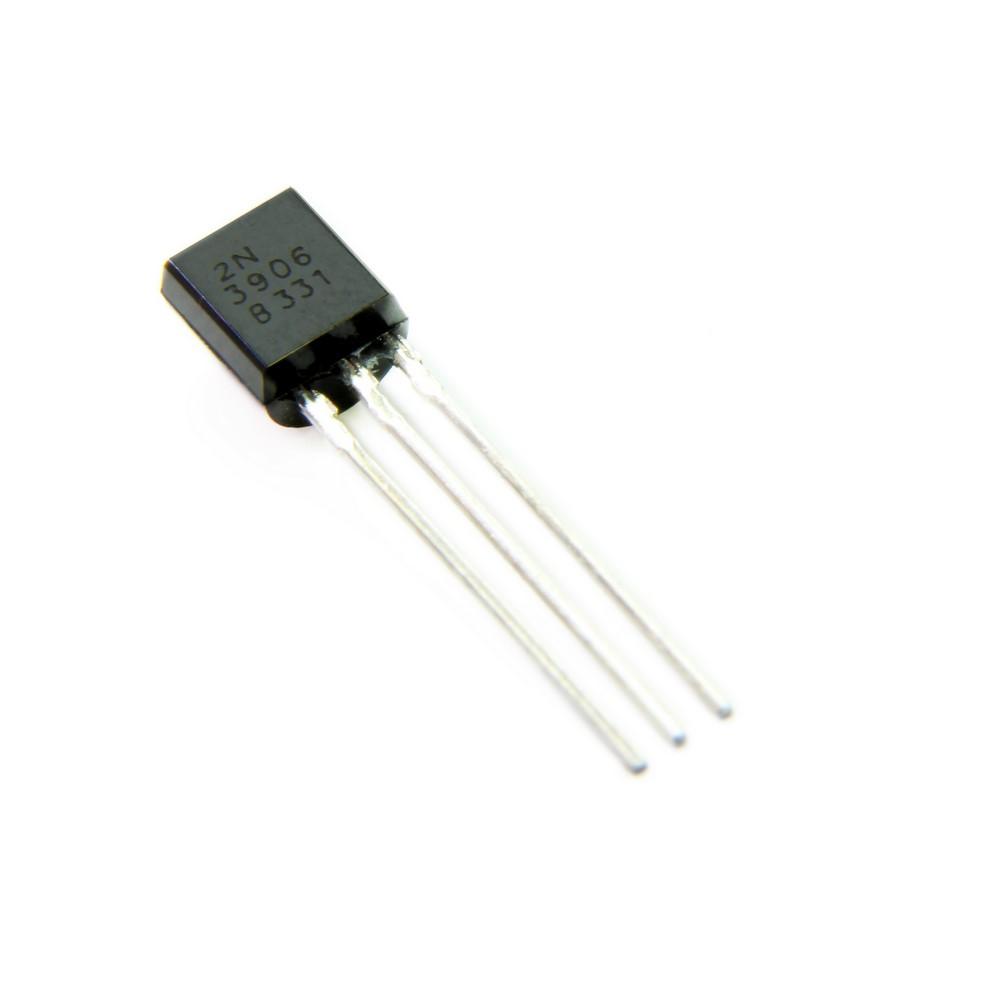

ترانزیستور 2N3906 یک ترانزیستور دوقطبی (BJT) از نوع PNP است که به دلیل عملکرد قابل اعتماد، انعطاف‌پذیری و قیمت مناسب، به یکی از محبوب‌ترین قطعات الکترونیکی در پروژه‌های مختلف تبدیل شده است. این ترانزیستور که در بسته‌بندی TO-92 عرضه می‌شود، برای کاربردهای سوئیچینگ و تقویت سیگنال با توان پایین طراحی شده و در صنایع مختلف از جمله الکترونیک مصرفی، اتوماسیون صنعتی و سیستم‌های ارتباطی کاربرد گسترده‌ای دارد. در این مقاله، به بررسی جامع ویژگی‌ها، مشخصات فنی، کاربردها و مزایای ترانزیستور 2N3906 می‌پردازیم.

ویژگی‌های کلیدی ترانزیستور 2N3906

ترانزیستور 2N3906 به دلیل ویژگی‌های منحصربه‌فرد خود، گزینه‌ای ایده‌آل برای طراحان مدار و مهندسان الکترونیک است. برخی از ویژگی‌های برجسته این ترانزیستور عبارتند از:

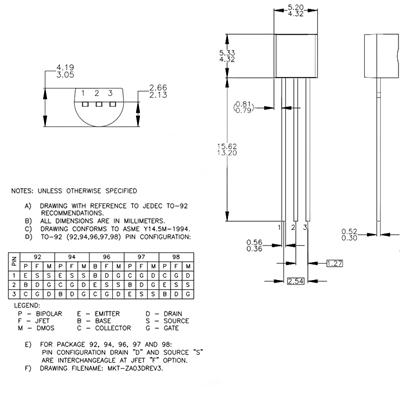

• نوع PNP و طراحی جمع‌وجور: ساختار PNP این ترانزیستور امکان کنترل جریان را در مدارهایی با پلاریته معکوس فراهم می‌کند. بسته‌بندی TO-92 آن، کوچک و مناسب برای استفاده در بردهای متراکم و پروژه‌های محدود از نظر فضا است.
• بهره جریان بالا (hFE): با بهره جریان DC بین 100 تا 300، این ترانزیستور توانایی تقویت سیگنال‌های کوچک را با کارایی بالا دارد، که آن را برای کاربردهای تقویت‌کننده صوتی و سیگنال مناسب می‌سازد.
• ظرفیت جریان متوسط: 2N3906 می‌تواند جریانی تا 200 میلی‌آمپر را تحمل کند، که برای کنترل بارهای کم‌مصرف مانند LEDها، رله‌ها و موتورهای کوچک کافی است.
• ولتاژ کاری مناسب: با حداکثر ولتاژ کلکتور-امیتر (VCEO) و کلکتور-بیس (VCBO) 40 ولت و ولتاژ امیتر-بیس (VEBO) 5 ولت، این ترانزیستور برای مدارهای ولتاژ متوسط مناسب است.
• فرکانس انتقال بالا: فرکانس انتقال (fT) 250 مگاهرتز، این ترانزیستور را برای کاربردهای سوئیچینگ سریع و مدارهای فرکانس بالا مناسب می‌سازد.
• مدیریت حرارتی و توان: با توان اتلافی 625 میلی‌وات و محدوده دمایی عملکرد از -55 تا +150 درجه سانتی‌گراد، این ترانزیستور در شرایط محیطی متنوع عملکرد پایداری ارائه می‌دهد.

مشخصات فنی ترانزیستور 2N3906

برای درک بهتر قابلیت‌های این ترانزیستور، در جدول زیر مشخصات فنی کلیدی آن آورده شده است:

کاربردهای ترانزیستور 2N3906

ترانزیستور 2N3906 به دلیل تطبیق‌پذیری و عملکرد قابل اعتماد، در طیف گسترده‌ای از کاربردها استفاده می‌شود:

1. تقویت‌کننده‌های سیگنال: با بهره جریان بالا، این ترانزیستور برای تقویت سیگنال‌های صوتی و رادیویی در دستگاه‌هایی مانند رادیوها، آمپلی‌فایرهای کوچک و سیستم‌های صوتی مناسب است.
2. سوئیچینگ کم‌مصرف: 2N3906 در مدارهای سوئیچینگ برای کنترل بارهایی مانند LEDها، رله‌ها و موتورهای کوچک استفاده می‌شود. این ترانزیستور در حالت‌های saturation و cutoff عملکردی سریع و کارآمد ارائه می‌دهد.
3. لوازم خانگی و تجهیزات الکترونیکی: در تلویزیون‌ها، سیستم‌های کنترل روشنایی و سایر دستگاه‌های خانگی، این ترانزیستور برای پردازش سیگنال و کنترل بارهای کم‌مصرف استفاده می‌شود.
4. مدارهای فرکانس بالا: فرکانس انتقال 250 مگاهرتز، این ترانزیستور را برای کاربردهای ارتباطی و سیستم‌های RF مناسب می‌سازد.
5. پروژه‌های آموزشی و DIY: به دلیل قیمت مناسب و دسترسی آسان، 2N3906 در پروژه‌های آموزشی و نمونه‌سازی‌های الکترونیکی بسیار محبوب است.

عملکرد در مدارهای PNP

در یک مدار PNP، ترانزیستور 2N3906 به عنوان سوئیچ یا تقویت‌کننده عمل می‌کند. برای استفاده به عنوان سوئیچ، امیتر به منبع ولتاژ مثبت (مثلاً 3 ولت) متصل می‌شود و بیس از طریق یک مقاومت یا کلید کنترل می‌شود. وقتی بیس به زمین متصل است، ترانزیستور در حالت "روشن" قرار دارد و جریان از امیتر به کلکتور جاری می‌شود. با اعمال ولتاژ به بیس، ترانزیستور به حالت "خاموش" می‌رود و جریان قطع می‌شود. این رفتار، 2N3906 را برای کاربردهای سوئیچینگ معکوس ایده‌آل می‌سازد.

مزایای ترانزیستور 2N3906

• هزینه اقتصادی: قیمت مناسب این ترانزیستور آن را برای پروژه‌های تجاری و آموزشی مقرون‌به‌صرفه می‌کند.
• دسترسی گسترده: 2N3906 توسط تولیدکنندگان معتبری مانند ON Semiconductor و STMicroelectronics عرضه می‌شود و به راحتی در دسترس است.
• انعطاف‌پذیری: توانایی استفاده در کاربردهای سوئیچینگ و تقویت، این ترانزیستور را به گزینه‌ای چندمنظوره تبدیل کرده است.
• دوام بالا: با محدوده دمایی گسترده و مقاومت در برابر شرایط محیطی، این ترانزیستور عملکردی پایدار ارائه می‌دهد.

جایگزین‌های 2N3906

در صورتی که به ترانزیستور 2N3906 دسترسی نداشته باشید، گزینه‌های مشابهی مانند موارد زیر می‌توانند جایگزین شوند:

• 2N4403
• BC558
• 2N2907
• MPSA13
• S8550

این ترانزیستورها مشخصات مشابهی دارند، اما باید datasheet آن‌ها را بررسی کنید تا از تطابق کامل با نیازهای پروژه اطمینان حاصل کنید.

سوالات متداول (FAQ)

1. ترانزیستور 2N3906 برای چه نوع کاربردهایی مناسب است؟
   ترانزیستور 2N3906 برای کاربردهای سوئیچینگ و تقویت سیگنال با توان پایین، مانند کنترل LED، رله‌ها، تقویت‌کننده‌های صوتی و مدارهای فرکانس بالا مناسب است. این ترانزیستور به دلیل بهره جریان بالا و فرکانس انتقال 250 مگاهرتز، در پروژه‌های متنوعی از جمله لوازم خانگی و سیستم‌های ارتباطی استفاده می‌شود.
2. تفاوت ترانزیستور 2N3906 با 2N3904 چیست؟
   ترانزیستور 2N3906 یک ترانزیستور PNP است، در حالی که 2N3904 یک ترانزیستور NPN است. این دو ترانزیستور مکمل یکدیگر هستند و مشخصات مشابهی از نظر ولتاژ، جریان و فرکانس انتقال دارند. انتخاب بین این دو به پلاریته مدار و نوع کاربرد بستگی دارد.
3. چگونه می‌توان از 2N3906 به عنوان سوئیچ استفاده کرد؟
   برای استفاده از 2N3906 به عنوان سوئیچ، امیتر را به منبع ولتاژ مثبت متصل کنید، کلکتور را به بار (مانند LED) وصل کنید و بیس را از طریق یک مقاومت به یک سیگنال کنترلی (مانند میکروکنترلر یا کلید) متصل کنید. وقتی بیس به زمین متصل است، ترانزیستور روشن شده و جریان از امیتر به کلکتور جاری می‌شود.

جمع‌بندی

ترانزیستور 2N3906 به دلیل عملکرد قابل اعتماد، هزینه اقتصادی و انعطاف‌پذیری در کاربردهای مختلف، یکی از قطعات کلیدی در دنیای الکترونیک است. این ترانزیستور با ویژگی‌هایی مانند بهره جریان بالا، فرکانس انتقال مناسب و بسته‌بندی جمع‌وجور، گزینه‌ای ایده‌آل برای پروژه‌های سوئیچینگ و تقویت سیگنال است. اگر به دنبال خرید این ترانزیستور با کیفیت بالا و قیمت مناسب هستید، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با تضمین اصالت و خدمات پشتیبانی عالی ارائه می‌دهد.

برای خرید ترانزیستور 2N3906 و سایر قطعات الکترونیکی، همین حالا به E366.ir سر بزنید و پروژه‌های خود را با اطمینان به مرحله اجرا برسانید!
