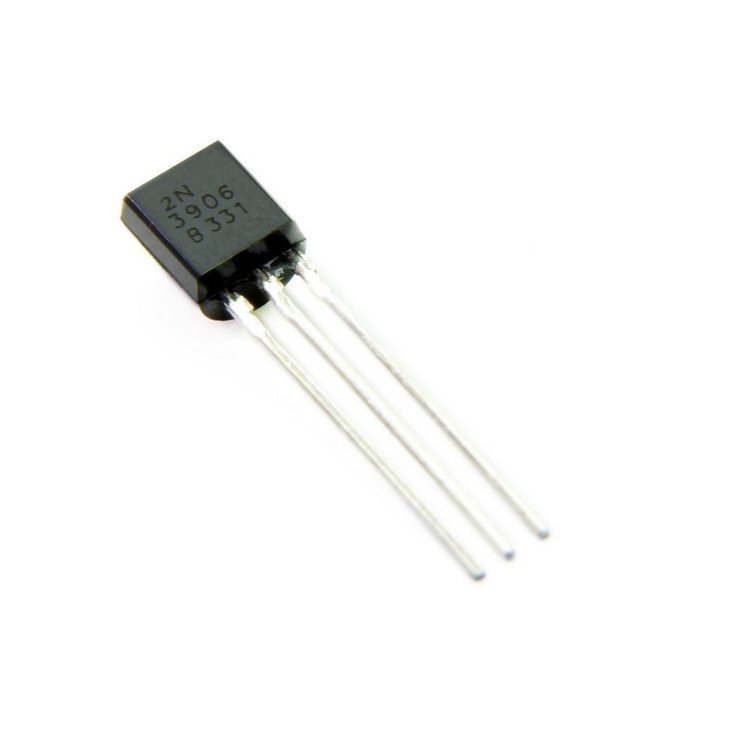

ترانزیستور 2N3906 نوع PNP پکیج TO-92(dip)
نوع ترانزیستور
PNP
پکیج
TO-92
ولتاژ کلکتور-امیتر
-40 ولت
جریان کلکتور مداوم (I_C)
-200 میلیآمپر
توان اتلاف (P_C)
625 میلیوات
فرکانس انتقال (f_T)
حداقل 250 مگاهرتز
بهره جریان (h_FE)
100 تا 300
پینآوت
امیتر (پین 1)، بیس (پین 2)، کلکتور (پین 3)
برند
Fairchild Semiconductor
نام قطعه: 2N3906
نام کارخانهای: 2N3906
تعداد کانال 1 کانال
منفی یا مثبت PNP قطب
ولتاژ کلکتور-امیتر -40 ولت
جریان کلکتور -200 میلی آمپر
فرکانس 250 مگا هرتز
اتلاف قدرت 250 میلی وات
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: Fairchild Semiconductor
پکیج: TO-92
نوع قطعه: کپی
بستهبندی: Bulk
حداقل: 10 عدد
عنوان گروه: Bipolar Transistors - BJT
توضیحات: PNP-40V,0.2A,500mW,250MHz Silicon Pnp Transistor ; High-Speed Switching, 40V, 200mA, 500mW, 250MHz
Number of Channels 1 Channel
Polarity PNP Type
Collector Emitter Voltage (VCEO) -40 V
DC Collector Current -200 mA
Gain Bandwidth Product (fT) 250 MHz
Power Dissipation 250 mW
Mounting Style Through Hole
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 150 C°
Brand Fairchild Semiconductor
Package TO-92
ترانزیستور 2N3906: راهنمای جامع مشخصات، کاربردها و خرید
ترانزیستور 2N3906 یکی از محبوبترین ترانزیستورهای PNP سیلیکونی برای کاربردهای عمومی است. اگر به دنبال اطلاعات دقیق در مورد ترانزیستور 2N3906، مشخصات 2N3906، کاربرد ترانزیستور 2N3906 یا خرید 2N3906 هستید، این مقاله به شما کمک میکند. این قطعه الکترونیکی به دلیل عملکرد可靠 و هزینه مناسب، در بسیاری از پروژههای الکترونیکی استفاده میشود. در ادامه، به بررسی جزئیات فنی، کاربردها و نکات مهم میپردازیم تا بتوانید بهترین انتخاب را برای پروژههای خود داشته باشید.
مشخصات فنی ترانزیستور 2N3906
ترانزیستور 2N3906 از نوع PNP بوده و در پکیج TO-92 عرضه میشود. این ترانزیستور برای تقویت سیگنالهای الکتریکی و سوئیچینگ طراحی شده است. برخی از مشخصات کلیدی 2N3906 عبارتند از:
- نوع پلاریته: PNP
- حداکثر ولتاژ کلکتور-امیتر (VCEO): -40 ولت
- حداکثر ولتاژ کلکتور-بیس (VCBO): -40 ولت
- حداکثر ولتاژ امیتر-بیس (VEBO): -5 ولت
- حداکثر جریان کلکتور (IC): -200 میلیآمپر
- حداکثر توان اتلافی (PD): 625 میلیوات (در دمای محیط 25 درجه سانتیگراد)
- فرکانس انتقال (fT): حداقل 250 مگاهرتز
- ضریب تقویت جریان (hFE): بین 100 تا 300 (در شرایط استاندارد)
این مشخصات از دیتاشیت 2N3906 استخراج شده و برای کاربردهای کمقدرت ایدهآل است. ترانزیستور 2N3906 مکمل ترانزیستور NPN مدل 2N3904 است و اغلب در مدارهای جفتی استفاده میشود.

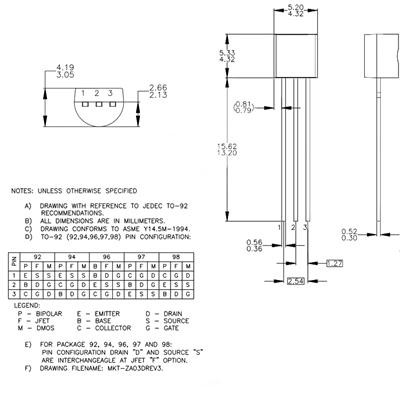

پیناوت استاندارد پین اوت 2N3906 به شرح زیر است (از سمت چپ به راست در نمای روبرو):
- پین 1: امیتر (Emitter)
- پین 2: بیس (Base)
- پین 3: کلکتور (Collector)
این ترتیب برای اتصال صحیح در مدار ضروری است. همیشه قبل از استفاده، دیتاشیت 2N3906 را بررسی کنید تا از آسیب به قطعه جلوگیری شود.
کاربردهای ترانزیستور 2N3906
کاربرد ترانزیستور 2N3906 بسیار گسترده است و در مدارهای مختلف الکترونیکی به کار میرود. برخی از رایجترین کاربردها عبارتند از:
- تقویتکنندههای صوتی: برای تقویت سیگنالهای صوتی در آمپلیفایرهای کوچک.
- سوئیچینگ: در مدارهای کنترل رله، LED و موتورهای کوچک.
- مدارهای آنالوگ و دیجیتال: مانند اسیلاتورها، تایمرها و مدارهای منطقی.
- پروژههای DIY: در رباتیک، سنسورها و دستگاههای هوشمند خانگی.
- مدارهای قدرت کم: جایی که نیاز به کنترل جریان پایین وجود دارد.
اگر به دنبال جایگزین 2N3906 هستید، مدلهایی مانند BC557 یا 2N4403 میتوانند گزینههای مناسبی باشند، اما همیشه مشخصات را مقایسه کنید.
برای خرید ترانزیستور 2N3906، سایت e366.ir را به عنوان منبع معتبر پیشنهاد میکنیم. این سایت گزینههای متنوعی برای تهیه این قطعه ارائه میدهد و میتوانید به راحتی سفارش دهید.
سوالات متداول (FAQ)
1. ترانزیستور 2N3906 برای چه مدارهایی مناسب است؟
ترانزیستور 2N3906 برای مدارهای تقویت سیگنال، سوئیچینگ و کاربردهای کمقدرت ایدهآل است. این قطعه در پروژههای الکترونیکی مانند آمپلیفایرهای صوتی و کنترل LEDها عملکرد عالی دارد.
2. تفاوت ترانزیستور 2N3906 با 2N3904 چیست؟
ترانزیستور 2N3906 از نوع PNP است، در حالی که 2N3904 از نوع NPN میباشد. این دو مکمل یکدیگر هستند و اغلب در مدارهای جفتی استفاده میشوند.
3. چگونه پیناوت 2N3906 را شناسایی کنم؟
پیناوت استاندارد شامل امیتر (پین 1)، بیس (پین 2) و کلکتور (پین 3) است. برای اطمینان، به دیتاشیت 2N3906 مراجعه کنید.
