دستهبندی : نیمه هادی ها Semiconductors

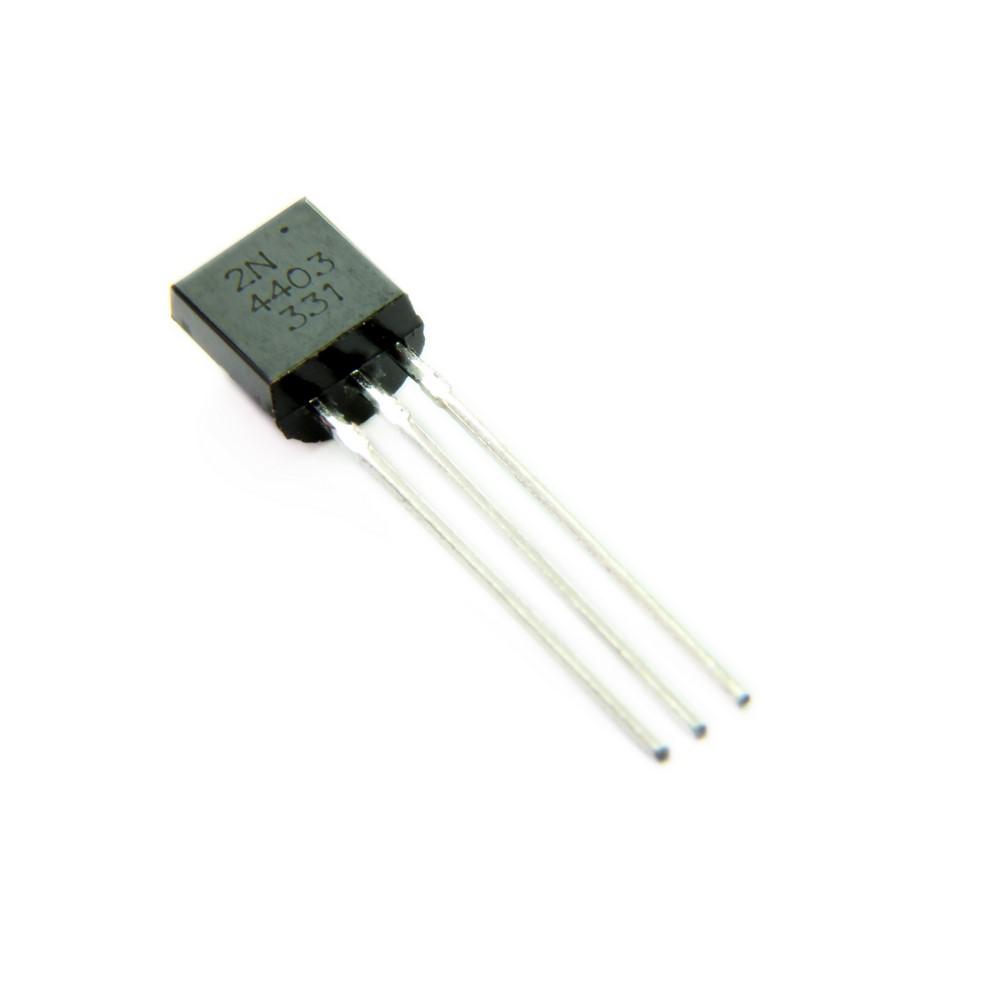

ترانزیستور 2N4403
2N4403
ندارد - کالای مشابه اصل ©️
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
750 تومان
مشاهده محصول در سبد خرید
ترانزیستور 2N4403 یک ترانزیستور دوقطبی (BJT) از نوع PNP است که به دلیل عملکرد قابل اعتماد و کاربردهای گسترده در مدارهای الکترونیکی، یکی از محبوب‌ترین قطعات در صنعت الکترونیک محسوب می‌شود. این ترانزیستور با بسته‌بندی TO-92 طراحی شده و برای کاربردهای سوئیچینگ و تقویت سیگنال‌های کم‌قدرت مورد استفاده قرار می‌گیرد. ساختار سیلیکونی اپیتاکسیال planar این ترانزیستور، آن را به گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی با بودجه محدود و نیاز به عملکرد بالا تبدیل کرده است.
مشخصات فنی
ترانزیستور 2N4403 دارای مشخصات فنی زیر است که آن را برای کاربردهای متنوع مناسب می‌سازد:
-
نوع ترانزیستور: PNP
-
حداکثر ولتاژ کلکتور-امیتر (VCEO): 40 ولت
-
حداکثر ولتاژ کلکتور-بیس (VCBO): 40 ولت
-
حداکثر ولتاژ امیتر-بیس (VEBO): 5 ولت
-
حداکثر جریان کلکتور (IC): 600 میلی‌آمپر
-
حداکثر توان اتلافی (PD): 625 میلی‌وات (در دمای 25 درجه سانتی‌گراد)
-
بهره جریان مستقیم (hFE): 20 تا 300 (بسته به شرایط کاری)
-
فرکانس قطع (fT): 200 مگاهرتز
-
دمای کاری: -55 تا +150 درجه سانتی‌گراد
-

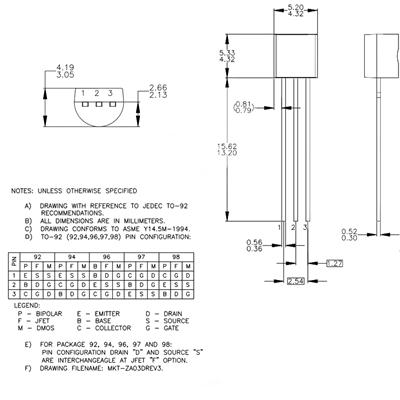

بسته‌بندی: TO-92 (مناسب برای نصب دستی و خودکار)
این مشخصات، 2N4403 را به گزینه‌ای مناسب برای کاربردهای سوئیچینگ سریع و تقویت سیگنال‌های صوتی یا دیجیتال تبدیل کرده است.
کاربردها
ترانزیستور 2N4403 به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:
-
سوئیچینگ کم‌قدرت: استفاده در مدارهای کنترل رله، سیستم‌های روشنایی و درایورهای موتور کوچک.
-
تقویت‌کننده‌های صوتی: به عنوان پیش‌تقویت‌کننده در میکروفون‌ها و سیستم‌های صوتی.
-
مدارهای سیگنال: تقویت سیگنال‌های آنالوگ و دیجیتال در تجهیزات مخابراتی.
-
پروژه‌های آموزشی و تحقیقاتی: به دلیل قیمت مناسب و سهولت استفاده، گزینه‌ای محبوب در آزمایشگاه‌های الکترونیک و پروژه‌های دانشجویی.
مزایا و ویژگی‌ها
-
هزینه اقتصادی: 2N4403 یکی از مقرون‌به‌صرفه‌ترین ترانزیستورهای PNP در بازار است.
-
انعطاف‌پذیری بالا: مناسب برای طیف گسترده‌ای از ولتاژها و جریان‌ها.
-
دوام و پایداری: عملکرد قابل اعتماد در دماهای مختلف و شرایط کاری متنوع.
-
سازگاری با NPN: به عنوان مکمل ترانزیستورهای NPN مانند 2N4401 و 2N4400، در طراحی‌های جفت‌شده استفاده می‌شود.
نحوه استفاده در مدار
برای استفاده از 2N4403 در مدارهای سوئیچینگ، معمولاً بیس ترانزیستور از طریق یک مقاومت محدودکننده جریان به منبع تحریک متصل می‌شود. به عنوان مثال، در یک مدار سوئیچینگ ساده، با اعمال ولتاژ مثبت به بیس، جریان از امیتر به کلکتور قطع می‌شود، و با اتصال بیس به زمین، ترانزیستور روشن شده و جریان از کلکتور به امیتر جاری می‌شود. این ویژگی برای کنترل بارهایی مانند موتورهای کوچک یا LEDها بسیار کاربردی است.
در کاربردهای تقویت‌کننده، 2N4403 معمولاً در پیکربندی امیتر مشترک (Common Emitter) استفاده می‌شود تا سیگنال‌های ورودی را با بهره بالا تقویت کند.
سوالات متداول (FAQ)
1. ترانزیستور 2N4403 برای چه نوع کاربردهایی مناسب است؟
ترانزیستور 2N4403 برای سوئیچینگ کم‌قدرت و تقویت سیگنال‌های صوتی و دیجیتال مناسب است. این ترانزیستور در مدارهای رله، پیش‌تقویت‌کننده‌های میکروفون، سیستم‌های روشنایی و پروژه‌های آموزشی به کار می‌رود.
2. آیا می‌توان از 2N4403 به عنوان جایگزین سایر ترانزیستورهای PNP استفاده کرد؟
بله، ترانزیستورهایی مانند BC327، 2N3906 و S9013 می‌توانند به عنوان جایگزین 2N4403 استفاده شوند، اما باید مشخصات فنی مانند جریان کلکتور، ولتاژ و توان اتلافی بررسی شوند تا از سازگاری اطمینان حاصل شود.
3. چگونه می‌توان از خرابی 2N4403 در مدار جلوگیری کرد؟
برای جلوگیری از خرابی، از مقاومت محدودکننده جریان در بیس استفاده کنید، ولتاژ و جریان ورودی را در محدوده مجاز نگه دارید و از خنک‌کننده مناسب برای دفع حرارت در کاربردهای با توان بالا استفاده کنید.
